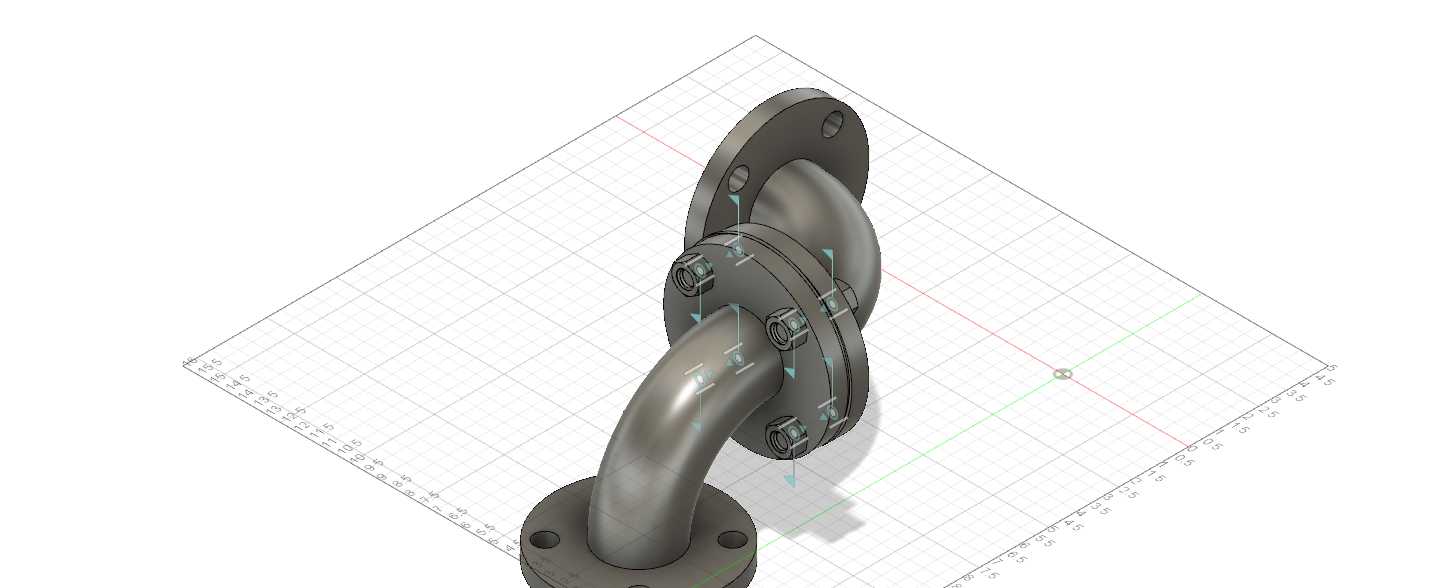

带弯管连接结构的法兰管路组件

这款带弯管的法兰管路组件，主要应用在工业流体输送系统中需要改变管路走向同时实现刚性密封连接的场景，常见于化工流体输送、暖通给排水、工业设备液压油路、压缩空气管路等布设场景，用来在垂直或存在角度差的管路对接位置，实现两段管路的稳固连通，同时保证连接位置的密封性能，避免输送介质出现渗漏问题。从实际使用功能来看，该组件集成了弯管导流与法兰对接的双重作用，弯管段采用平滑圆弧过渡结构，能够减少流体在转向位置的阻力，降低管路内部的紊流与压力损失，避免介质中杂质在转角位置沉积堵塞；两端的法兰盘采用标准螺栓孔位布局，配合中间对接位置的密封结构，能够实现管路之间的快装快拆，方便后期管路维护、部件更换与系统检修。在设计思路上，这款组件首先考虑了管路对接的同轴度精度，法兰盘的螺栓孔采用均匀圆周排布，保证安装时螺栓受力均匀，避免局部应力集中导致的密封失效；弯管段的曲率半径经过合理设定，既满足管路转向的角度需求，又控制了整体安装占用空间，不会因为弯管弧度过大导致周边布设空间不足；中间对接法兰的密封面预留了密封件安装位，能够适配橡胶垫片、金属缠绕垫片等不同类型的密封件，满足不同压力等级、不同介质特性的输送需求。从安装边界来看，两端法兰盘的外径、螺栓孔中心距、法兰厚度都匹配通用管路的安装标准，弯管段的中心高度、两端法兰的相对角度经过精准设定，能够直接对接同规格的标准管路，不需要额外加工转接件；整体结构的壁厚经过强度校核，能够承受常规工业管路的工作压力，法兰盘与弯管的连接位置采用圆滑过渡处理，减少应力集中点，提升组件长期使用的结构稳定性，避免在管路振动、压力波动的工况下出现焊缝开裂或者结构变形的问题。在实际安装过程中，只需要将两端法兰与对应管路的法兰盘对齐，放入适配的密封垫片，穿入螺栓按照对角顺序逐步拧紧即可完成安装，不需要复杂的焊接作业，能够有效提升管路布设的施工效率，同时可拆卸的结构也方便后期对管路系统进行改造升级，适配不同的生产工艺调整需求。
