流体输送用螺纹连接半法兰结构

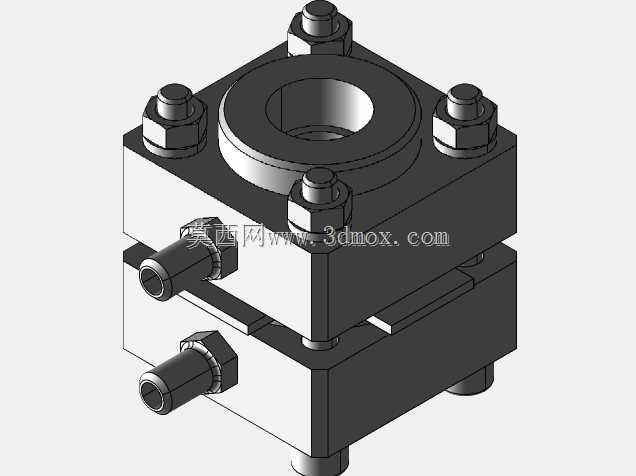

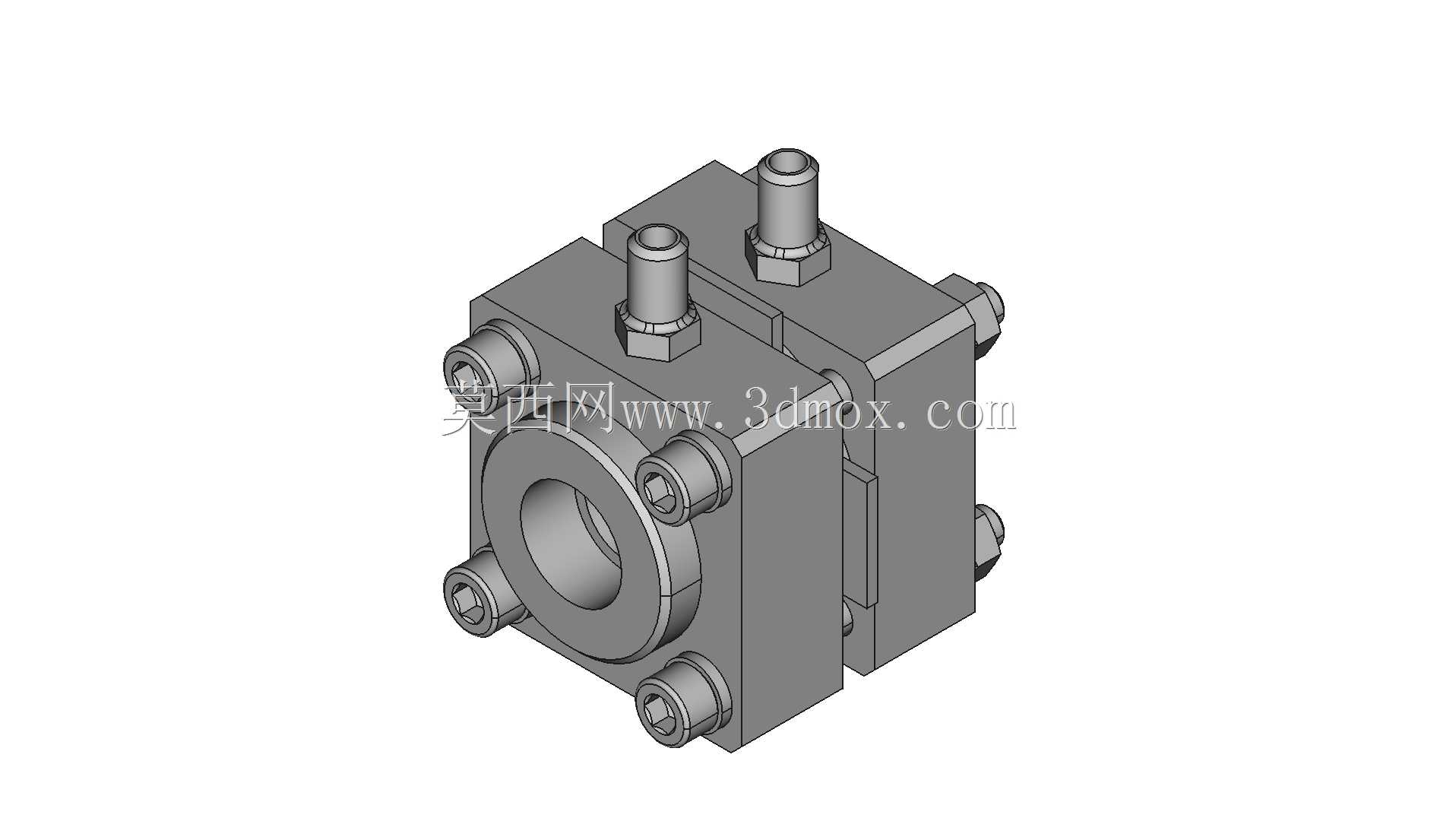

这款半法兰结构主要应用于小通径流体输送管路的终端连接与支路转接场景，常见于实验室流体试验台、小型化工配料管路、液压测试回路以及洁净介质输送管线中，承担管路对接、介质导流与连接密封的核心作用，适配DN15通径的常规流体管路，可满足低压工况下的气、液类介质输送连接需求。产品采用上下分体式夹合结构设计，主体为方形块状构型，中心设置贯通的介质流通孔，孔位周边加工有密封配合面，可适配平垫或O型圈实现端面密封，避免介质输送过程中出现渗漏问题。结构四角布置通孔用于穿装连接螺栓，配合六角螺母实现上下两部分的锁紧夹合，螺栓预紧力可均匀作用在密封面周边，保证密封压力分布均匀，即便在小幅压力波动的工况下也能维持稳定的密封性能。结构侧面设置两个外螺纹接口，可直接对接带内螺纹的流体管路，无需额外加装转换接头，减少管路连接的泄漏点，同时接口位置与主体采用一体化加工构型，保证接口与主体的连接强度，避免管路受力时出现接口断裂的问题。设计过程中充分考虑了安装操作的便捷性，方形主体的平直边可作为安装定位基准，安装时可直接贴靠安装基面完成定位，无需额外加工定位结构，四角的螺栓安装位预留了足够的扳手操作空间，单人使用常规开口扳手即可完成锁紧操作，无需特殊工装。安装边界方面，该结构整体外形方正，占用安装空间小，适配狭窄的管路排布空间，侧面接口的伸出长度经过优化，既保证了螺纹连接的有效啮合长度，又不会因为伸出过长导致管路弯折应力集中在接口根部，中心流通孔的通径严格匹配DN15管路的内径要求，不会出现通径缩径导致的介质流阻增大问题，可保证介质输送过程的压力损失控制在合理范围内。上下分体的结构设计也便于后期的管路维护与密封件更换，拆卸时只需松开四角螺栓即可分离主体，快速更换密封件或清理流通孔内的杂质，无需整体切割管路，大幅降低后期维护的工作量与成本。
