带螺栓紧固结构的对焊法兰装配组件

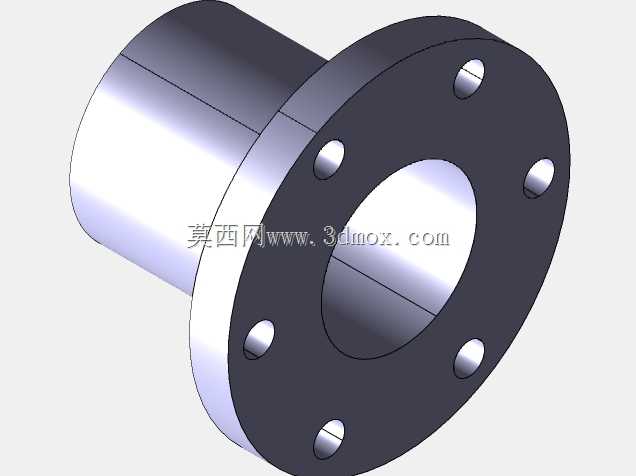

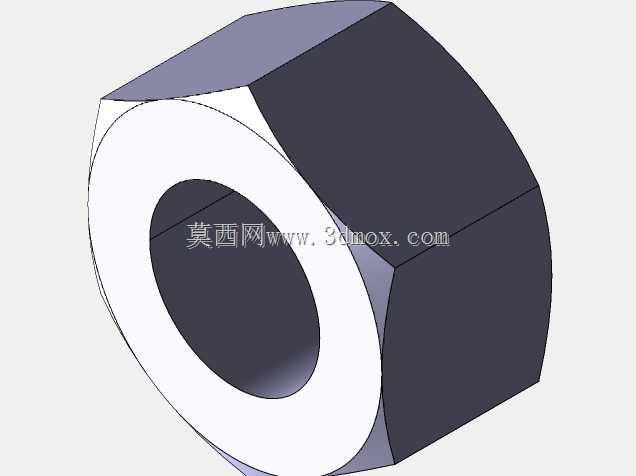

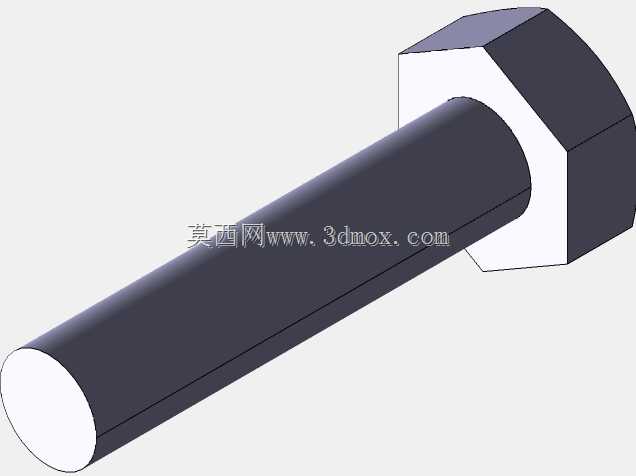

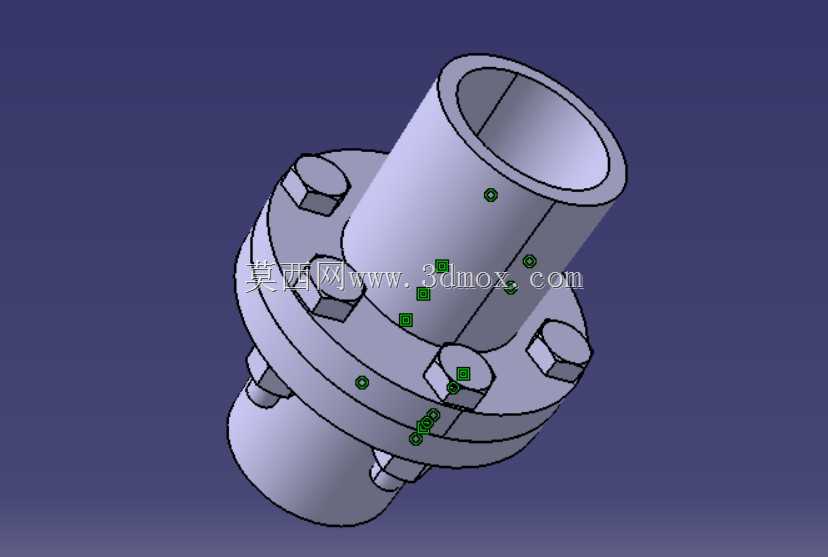

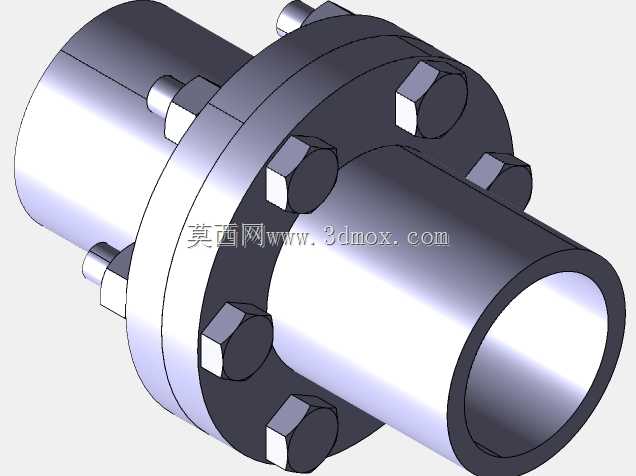

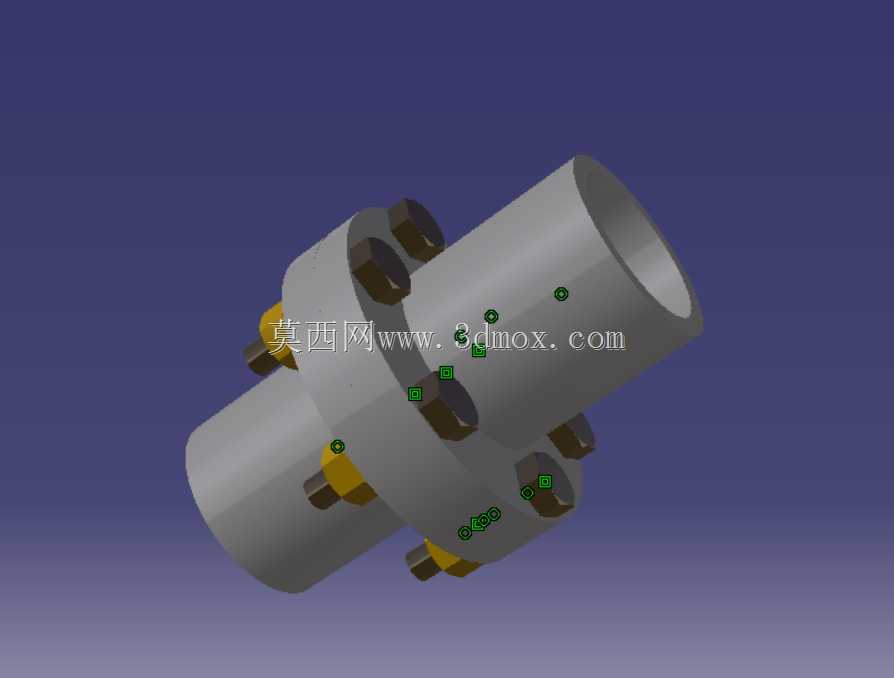

该法兰装配组件是管道系统中实现管段对接、介质密封传输的核心连接部件，广泛应用于石油化工输送管线、市政给排水管网、工业蒸汽循环系统、暖通空调管路以及液压动力传输回路中，承担着管段对接固定、承压密封、可拆卸检修节点设置的核心作用，是管路布设中不可或缺的通用连接结构。整套组件由两个对焊式法兰盘、配套六角头紧固螺栓、锁紧螺母以及对接中心管段组合而成，设计阶段充分考虑了不同压力等级工况下的密封可靠性与安装便捷性，法兰盘对接面预留了密封件安装槽位，可适配橡胶垫片、金属缠绕垫片等多种密封元件，满足常温水、高温蒸汽、腐蚀性化工介质等不同输送场景的密封需求。设计过程中严格遵循管路连接的同轴度要求，两个法兰盘的螺栓孔采用跨中均布排布方式，既保证螺栓紧固时受力均匀，避免局部应力集中导致的法兰盘形变，也能在安装时快速对位，降低现场施工的对位难度；中心管段与法兰盘采用对接焊的连接结构，相比平焊结构拥有更高的承压能力，可适配中高压管路的使用需求。从安装边界来看，法兰盘的外径尺寸根据适配的公称通径匹配对应螺栓数量，本次展示的组件采用六组螺栓对称紧固结构，安装时需按照对角顺序逐步拧紧螺栓，保证对接面各位置压力均匀，避免密封垫片受压不均引发的泄漏问题；组件整体轴向长度预留了足够的焊接操作空间，现场施工时无需额外裁切管段即可完成焊接装配，对接完成后整体管路的同轴度偏差可控制在行业允许范围内，不会影响管内介质的流动稳定性。整套装配结构在设计时兼顾了可拆卸性，当管路需要检修、更换局部管段或加装阀门设备时，只需拆卸对应位置的螺栓即可完成节点拆分，无需对整段管线进行切割破坏，大幅降低后期运维的成本与操作难度；法兰盘与管段的过渡位置做了圆弧倒角处理，既可以减少焊接过程中的应力集中问题，也能避免管内介质流经对接位置时产生紊流，降低管路运行过程中的振动与噪音。
