铰接式双孔连接支座机械结构设计

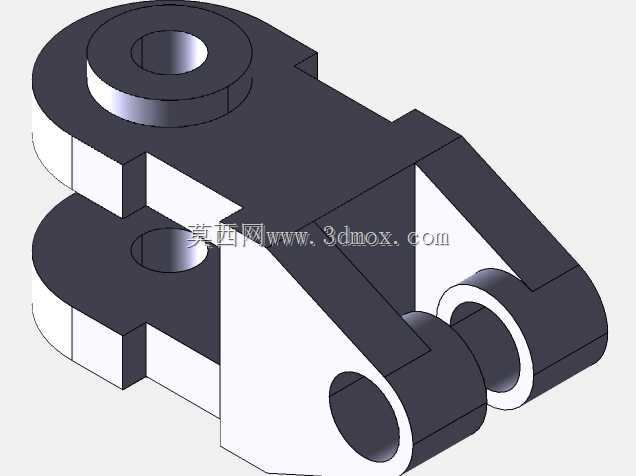

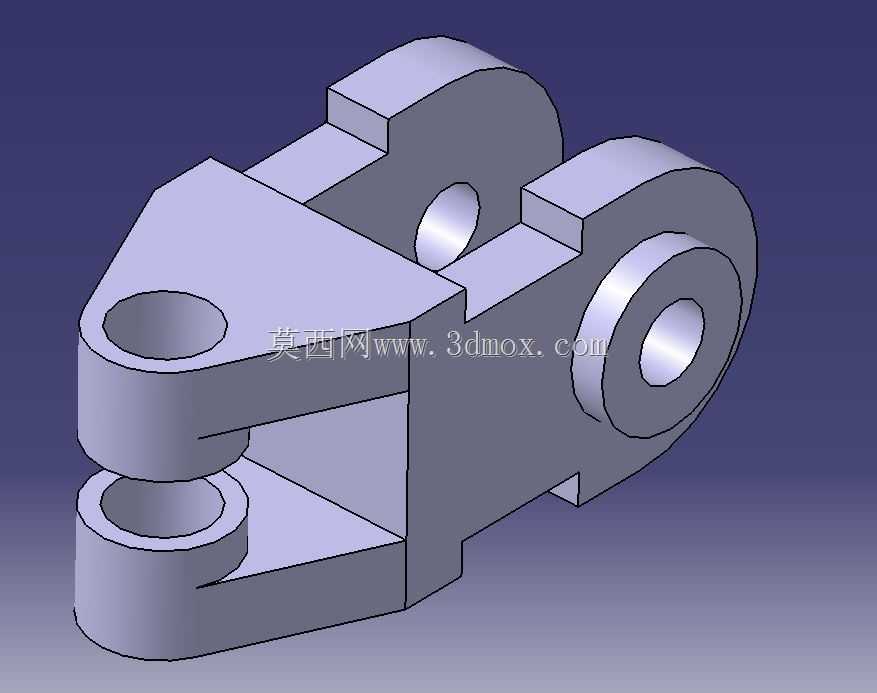

该铰接式双孔连接支座是工业机械传动与支撑系统中常用的受力连接构件，主要应用于各类需要实现铰接摆动、载荷传递的机械装配场景中，常见于工程机械的连杆传动机构、自动化生产线的摆臂连接部位、专用设备的活动支撑节点，能够在多向受力的工况下完成相邻部件的铰接联动，同时承担径向与轴向的复合载荷，保障机构运动过程中的连接稳定性与动作可靠性。从实际用途来看，这类构件主要用于实现两个相邻部件之间的可转动连接，既能够传递工作过程中的拉压载荷，又可以允许连接部位存在小角度的相对摆动，避免刚性连接在设备运行振动、部件形变过程中出现应力集中导致的构件断裂问题，在重载工况下能够有效分散接触面的受力，延长整套传动机构的使用寿命。从功能特性上看，该支座采用一体化铸锻式结构设计，主体为实心承力结构，整体刚性充足，三个铰接孔位分别对应不同的连接点位：前端上下同轴的双孔位用于连接活动摆臂类部件，通过销轴装配后可实现摆臂绕孔轴的定轴转动，侧端的单孔位用于与固定基座或者动力输出部件相连，形成稳定的三角受力结构，能够有效抵消工作过程中产生的侧向倾覆力矩。设计过程中充分考虑了实际装配的工艺性与受力合理性，所有孔位边缘均做了加厚凸台处理，提升孔位的接触受力面积，避免销轴装配后出现孔壁压溃变形的问题；主体的棱边位置均设置了工艺倒角，既能够消除加工过程中产生的锐边毛刺，避免装配过程中划伤操作人员，也能够减少应力集中点，提升构件的抗疲劳性能。外形结构上，该支座整体轮廓紧凑，没有多余的冗余结构，在保障结构强度的前提下尽可能控制了构件自身重量，安装边界适配常规工业销轴的装配尺寸，各个孔位的同轴度、端面垂直度均满足通用机械装配的公差要求，不需要额外进行二次加工即可直接完成装配，能够适配多数常规工业机械的铰接连接需求，在不同的工况下只需要匹配对应规格的销轴与紧固件即可完成安装，适配性较强。
