叉架类连接支撑机械零件结构设计

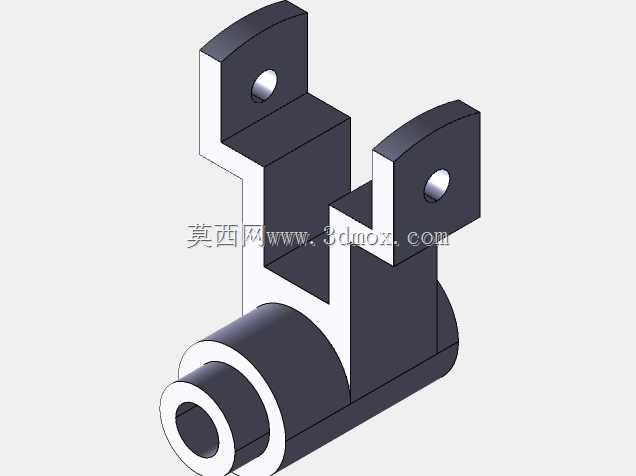

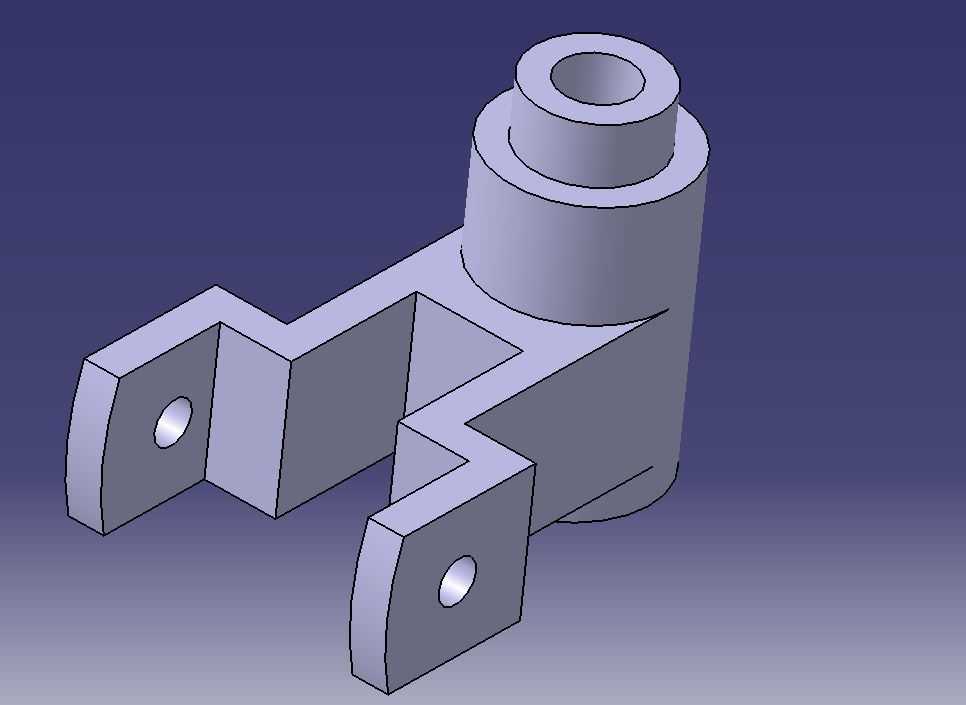

该零件属于典型的叉架类机械支撑连接构件，主要应用于各类工业设备的传动与执行机构末端，承担动力传递路径中的载荷分流、部件铰接定位以及多组件相对位置固定的核心作用，常见于轻工自动化生产线的摆臂驱动单元、小型工程机械的操纵连杆机构、输送设备的张紧调节支架等场景，是实现设备活动部件与固定基座之间可靠连接的关键受力零件。从实际用途来看，零件上部的同轴阶梯筒状结构为轴套安装位，可穿入铰接销轴或转动芯轴，为相邻活动部件提供回转支撑基准，内壁的精度设计可保障转动副的同轴度要求，降低运转过程中的偏磨风险；下部两个对称分布的带孔叉耳为安装固定端，可通过螺栓与设备基座或相邻刚性构件锁紧，两个叉耳的平行度设计直接决定安装后上部回转结构的受力均匀性，避免长期受侧向载荷出现结构变形。在功能特性上，该零件采用一体化铸造成型后机加工的工艺路线设计，主体结构通过斜向加强筋连接上部筒座与下部叉耳，在控制整体重量的前提下大幅提升结构抗扭、抗弯性能，可承受径向载荷与周期性交变载荷的复合作用，适配中等载荷、中等转速的工况使用需求，叉耳上的安装孔设计为通孔结构，既方便螺栓穿装锁紧，也可在维护时快速拆卸更换，无需拆解周边关联部件。设计思路上，整体结构优先保障受力路径的最短传递，上部筒座承受的径向载荷通过中间的连接筋直接分流到两个叉耳的安装点位，避免结构出现应力集中的薄弱区域；筒座的阶梯结构设计可适配不同直径的轴套或轴承安装，无需额外加装衬套即可满足多数常规铰接场景的配合需求，叉耳的外侧做圆弧过渡处理，既减少安装过程中的磕碰划伤风险，也能消除尖角处的应力集中问题，提升零件的疲劳使用寿命。从安装边界来看，上部筒座的外径尺寸适配常规标准铰接轴的配套轴系规格，两个叉耳的安装孔中心距符合通用工业构件的安装孔位标准，零件整体的外轮廓尺寸紧凑，安装后不会占用过多设备内部空间，可在狭小的设备腔体内部完成装配，叉耳的厚度设计兼顾了结构强度与螺栓锁紧的接触面积要求，安装后螺栓预紧力可均匀分布在叉耳接触面上，不会出现局部压溃的问题。
