重型管子台虎钳夹持工装三维设计

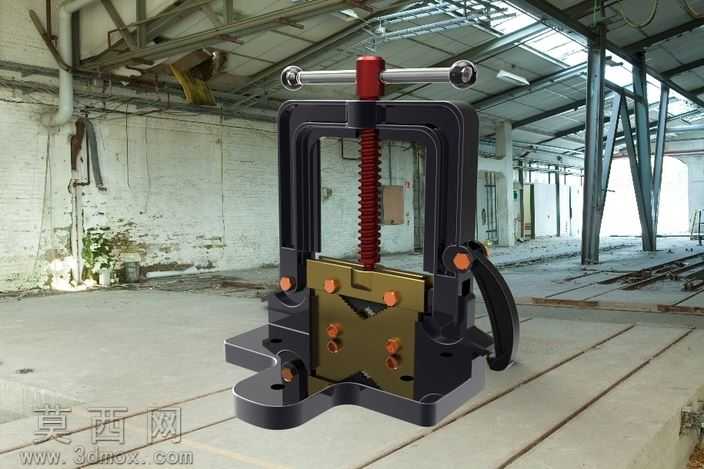

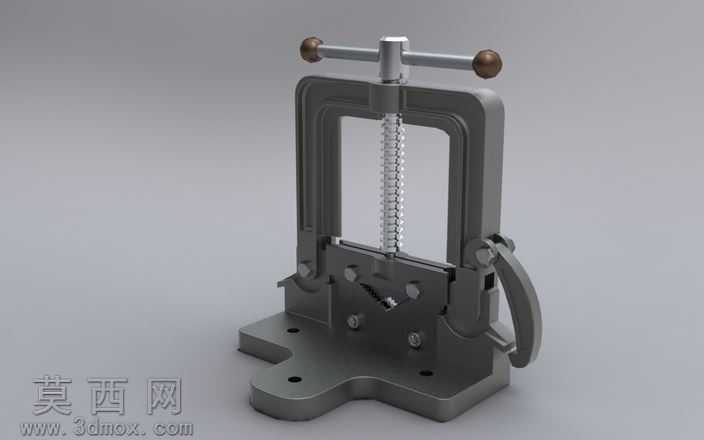

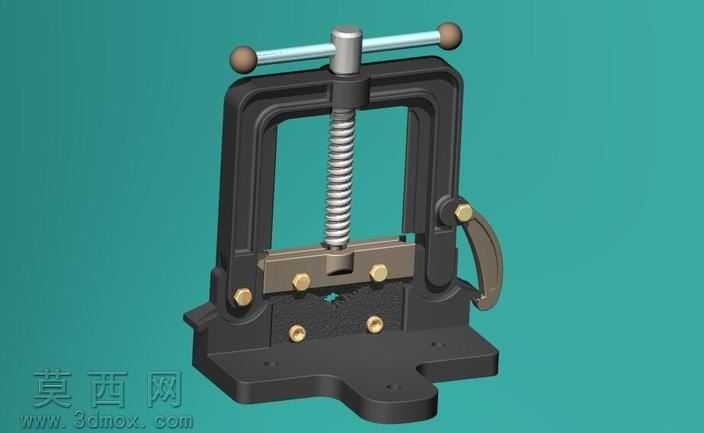

本模型为重型管子台虎钳的三维参数化设计成果，建模阶段采用Pro/Engineer Wildfire5.0完成全零件建模与整机装配，严格遵循机械加工工艺的尺寸公差规范，对每一个结构部件进行1:1等比例还原。建模过程中首先完成底座基体的特征创建，通过拉伸、切除、孔特征构建带安装定位孔的异形铸铁底座，保证底座的支撑稳定性与安装适配性；随后构建龙门式钳身框架，通过两侧对称的导轨滑槽结构实现活动钳口的垂直导向，框架顶部设计T型丝杠安装座，匹配梯形传动丝杠的传动行程。传动结构部分，对梯形丝杠的牙型、螺距进行精确建模，还原丝杠与活动钳身的螺纹配合关系，顶部的T型加力杆采用两端铜质握球的结构设计，兼顾操作施力的便利性与防滑手感；侧部的快动锁紧手柄通过偏心轮结构实现钳口的快速预紧，建模时还原偏心轮的轮廓曲线与转轴配合关系，保证快动机构的运动逻辑符合实际使用场景。钳口夹持部分设计了带V型槽的夹块，夹块表面做防滑齿纹的细节特征，适配不同管径的圆形管材夹持需求，夹块与钳身通过内六角螺栓连接，还原螺栓的六角头、螺纹段的细节特征。材质与渲染阶段，为铸铁材质的钳身、底座赋予深灰色磨砂铸铁材质，调整材质的粗糙度、金属度参数还原铸件的哑光质感；为丝杠、螺栓等传动紧固件赋予亮银色镀锌钢材材质，模拟金属加工件的表面光泽；为加力杆两端的握球赋予棕红色铜质材质，还原铜件的温润金属质感；为侧部手柄赋予黑色酚醛塑料材质，模拟绝缘防滑手柄的哑光塑料质感。渲染时采用三点布光方案，主光源从侧上方45度投射，突出钳身的结构轮廓与材质层次，辅光源补光消除结构暗部死黑，环境光模拟车间漫反射光照，最终渲染效果清晰展现台虎钳的整体结构、装配关系与细节特征，可用于管道施工工具的结构演示、工装设计参考以及五金产品的宣传展示使用，模型同时导出STEP通用格式与STL格式，可适配多数三维软件的编辑与3D打印需求。
