双风轮抽油烟机核心风机结构设计

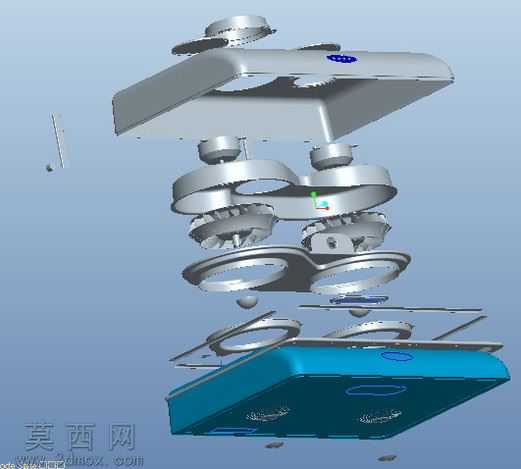

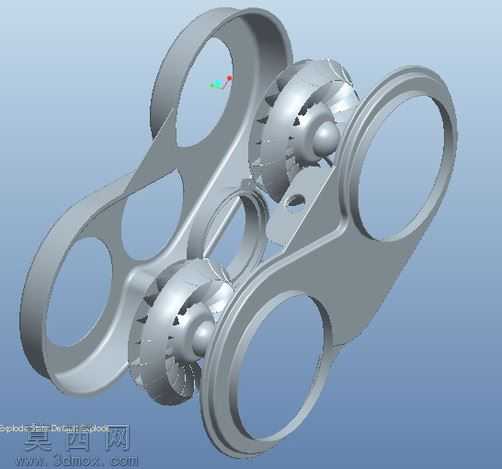

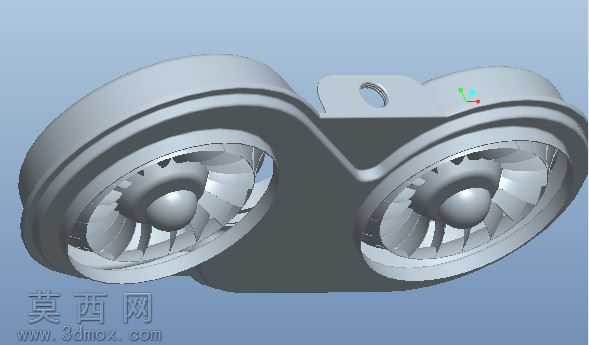

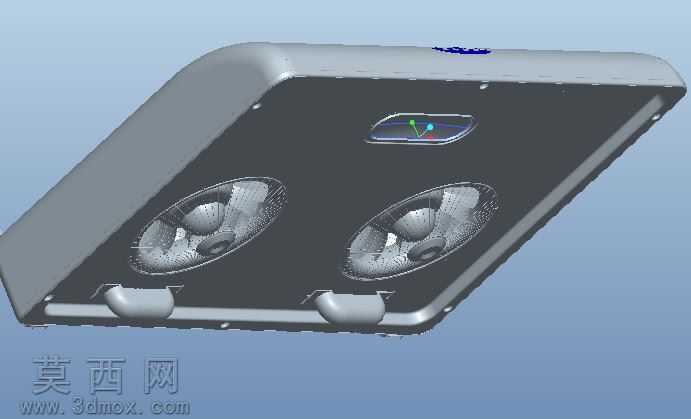

本作品为抽油烟机核心双风轮风机模组的三维参数化建模成果，建模过程依托Creo参数化设计环境完成，全程遵循自顶向下的设计逻辑，先完成整体安装位、蜗壳轮廓的基准骨架搭建，再拆分出左右对称的风轮腔、中部连接挂耳、出风口衔接位等独立结构模块，确保各部件间的装配公差符合家电产品的量产装配要求。建模阶段对蜗壳的流道曲面做了连续性优化，通过曲率梳分析反复调整蜗壳内壁的渐开线弧度，避免流道出现突兀折角影响排风效率，双风轮的叶片采用等距后倾式结构设计，每片叶片的安装角度、叶型弧度都通过参数化关联实现统一调整，轮毂与叶片的衔接处做了圆角过渡处理，既降低风阻也减少长期运转后的应力集中问题。材质渲染阶段针对不同部件匹配了对应的真实材质属性，蜗壳外壳赋予哑光冷轧钢板材质，调整金属粗糙度、反射率参数还原真实厨电外壳的磨砂质感，风轮叶片赋予轻质镀锌钢板材质，添加细微的金属颗粒纹理模拟冲压成型后的表面质感，中部挂耳的安装孔位做了倒角细节处理，还原实际机加工的工艺特征。结构设计上充分考虑抽油烟机的实际使用场景，双风轮对称布局可以覆盖更大的灶台拢烟范围，中部一体成型的连接挂耳直接匹配整机的安装固定点位，左右风轮腔的流道独立分隔，避免双风轮运转时产生气流干涉，风轮与蜗壳内壁的间隙控制在合理范围，既保证运转安全性也减少漏风损失。整个模型的参数设置完整，所有关键尺寸都保留参数化驱动接口，后续可根据不同排量的产品需求，直接调整风轮直径、蜗壳宽度、叶片数量等核心参数快速衍生不同规格的风机方案，模型的装配结构完全符合实际生产的装配逻辑，可直接用于后续的结构验证、流场仿真以及工程图纸输出工作。
