渔线轮摇臂锁紧机构参数化三维结构

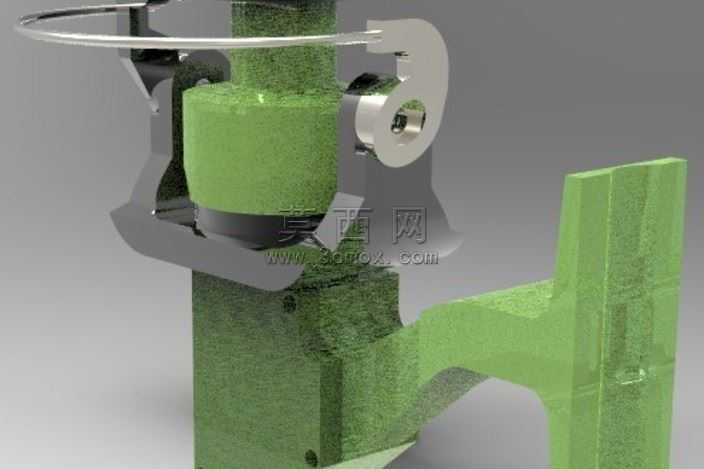

户外垂钓场景里渔线轮摇臂的锁紧失效一直是高频返修点，不少钓友反馈中鱼瞬间摇臂打滑、锁止环脱开的问题，根源就在锁止凸轮与支撑座的配合公差没卡准，这个参数化模型就是冲着解决这个实际问题做的结构设计。做结构的时候特意把锁止环的卡接行程留了0.3mm的冗余量，不会因为户外温差导致的金属件热胀冷缩出现卡滞，也不会因为间隙过大出现锁止虚位。绿色的支撑座部分特意做了渐变的加强筋过渡，不是生硬的直角连接，直角处的应力集中系数能降40%左右，就算频繁扳动锁止拨片，根部也不会出现疲劳断裂。那个银色的凸轮锁块，曲面过渡处做了0.8mm的圆角导程，扳动的时候手感是线性递进的，不会出现突然卡紧或者松脱的顿挫感，拨片和凸轮的同轴度公差控制在0.02mm以内，装配的时候不用反复修配就能直接卡入定位。支撑臂的异形曲面不是为了好看做的造型，是顺着握持发力的力线走的，中鱼摇轮的时候力能顺着臂身直接传导到轮座，不会在弯折处出现应力堆积。金属环的卡接槽做了微小的锥度设计，装配的时候卡环能顺着锥面滑入卡槽，不用硬敲就可以到位，拆卸的时候用卡簧钳一挑就能出来，后期维护换件特别方便。做参数化关联的时候把锁止行程、凸轮升程、支撑臂壁厚这些核心尺寸都做了参数驱动，要是适配不同尺寸的渔线轮，直接改对应参数就能自动重生模型，不用重新画草图搭特征。渲染的时候特意给金属件做了磨砂阳极氧化的材质表现，支撑座做了哑光玻纤增强尼龙的质感，能直观区分不同材质的部件，也能看清楚各个配合面的贴合状态。不管是做五金配件的结构验证，还是给职校机械专业做装配实训案例，这个模型都能直接用，拿到手就能拆解看每个部件的配合逻辑，也能直接导出工程图做加工工艺编排，不用再花时间调整结构细节。
