异形凸轮式传动限位构件结构设计

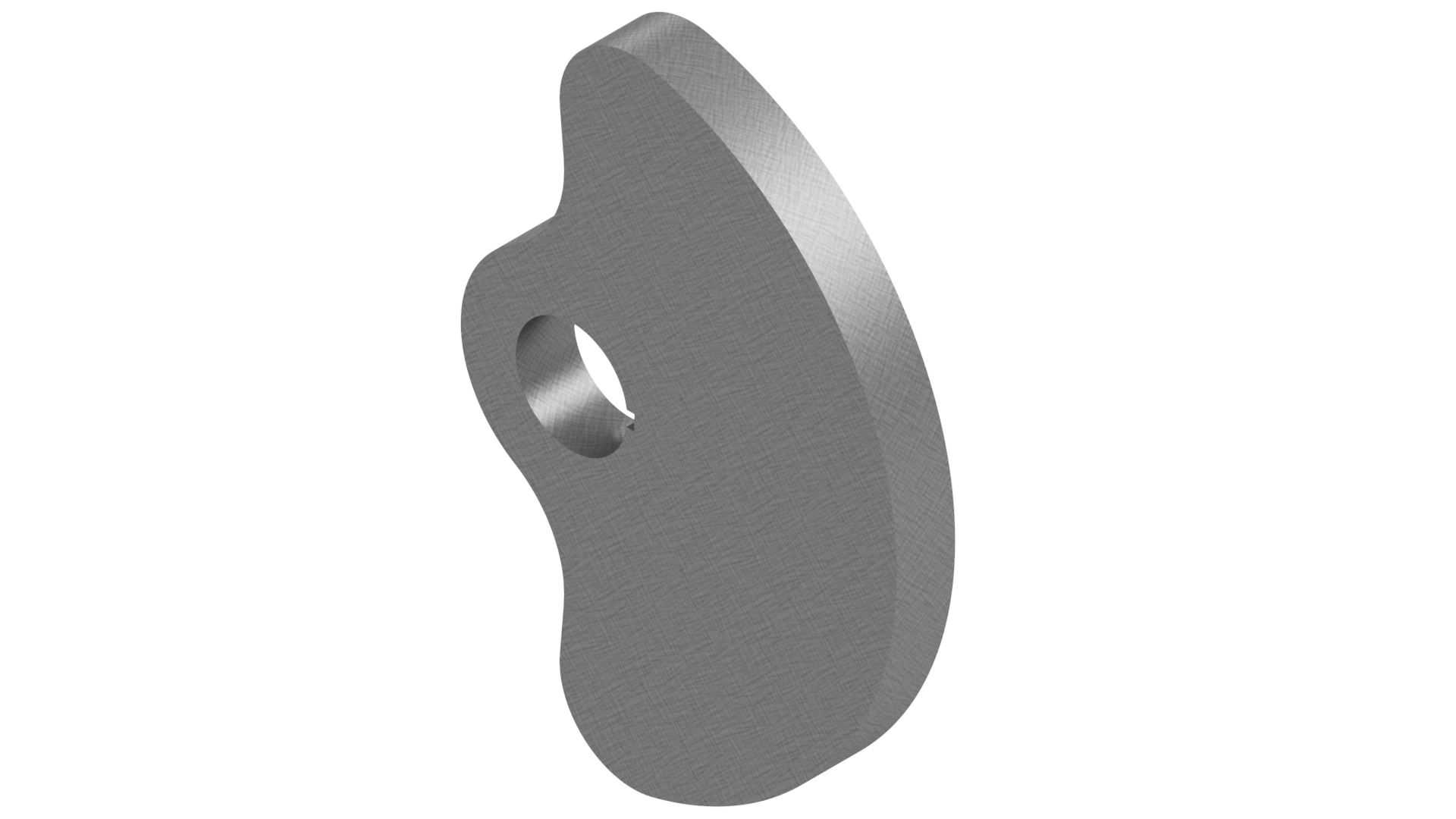

该异形凸轮构件是自动化传动系统中实现往复间歇动作的核心执行零件，主要应用在轻工包装设备、小型自动化装配工位、纺织机械的进给机构中，用来将主轴的连续旋转运动转化为从动件的规律往复摆动或直线位移，精准控制执行端的动作时序与行程边界，保障整套机构按预设的运动逻辑完成工序动作，避免各工位动作出现干涉或时序错位问题。从功能特性来看，该构件采用一体式盘状异形轮廓设计，整体为等厚实体结构，轮廓曲面经过平滑过渡处理，能够在高速旋转工况下降低与从动件接触位置的冲击载荷，减少运行过程中的振动与噪音，延长从动件接触端的磨损周期；构件上预留的同轴安装孔为基准定位孔，可直接与传动主轴配合装配，孔位与外轮廓的形位公差控制在合理区间，保证安装后轮廓的径向跳动量满足传动精度要求，无需额外加装定位衬套即可完成快速装配。在设计思路上，该构件的轮廓曲线完全匹配从动件的运动需求，针对需要快速进给、短暂停留、平稳回程的动作逻辑，对轮廓不同区段的曲率做了差异化设计：进给段轮廓采用等速运动曲线，保证从动件推进过程速度平稳无卡顿；停留段轮廓为与安装孔同轴的圆弧段，可让从动件在指定工位保持固定位置完成对应工序动作；回程段采用简谐运动曲线，降低回程阶段的刚性冲击，避免从动件出现弹跳错位问题。整体外形采用无尖锐棱角的流线型轮廓设计，既减少了旋转过程中的空气阻力，也避免了装配调试过程中尖锐边角对操作人员造成划伤。从安装边界来看，该构件属于薄型盘类传动件，整体厚度均匀，外轮廓最大回转半径可适配小型自动化设备的紧凑安装空间，安装时仅需将孔位与主轴配合后通过轴向紧固件锁紧即可，不需要额外设计复杂的支撑托架，轴向占用空间小，能够在排布紧凑的多组联动凸轮机构中完成装配，适配不同工位的时序联动需求；构件的接触工作面可根据实际使用工况做表面硬化处理，提升长期运行下的耐磨性能，降低设备维护频次，在中小负载的间歇传动场景中能够长期稳定运行，精准传递动作时序，保障整套自动化设备的运行可靠性与动作精度。
