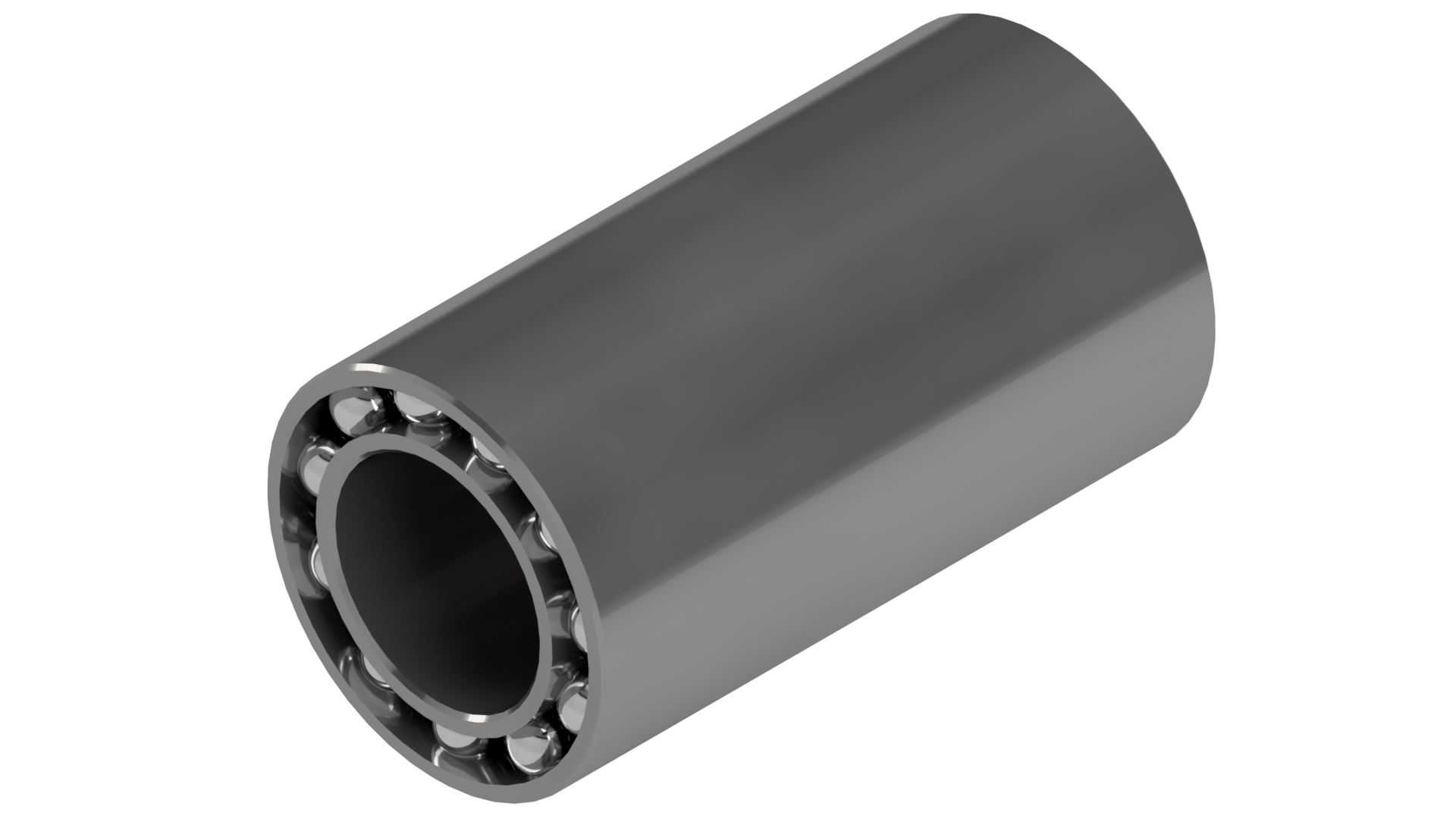

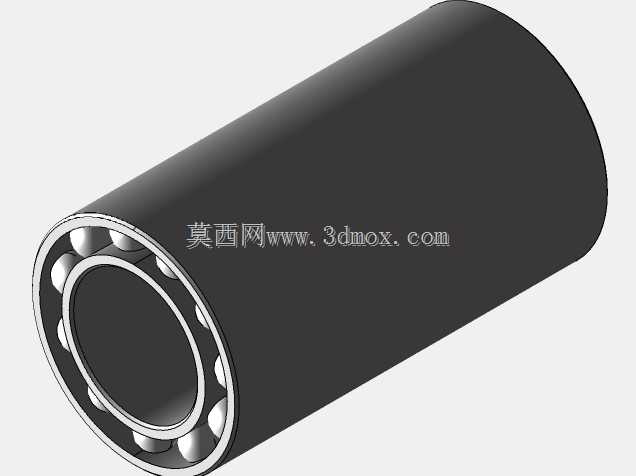

带外套筒满装滚珠直线运动轴承结构

该款带外套筒的滚珠轴承属于直线运动类滚动支承部件，主要应用在需要实现轴类零件沿轴向做低阻力往复直线运动的机械场景中，常见于自动化生产线的直线滑台模组、包装设备的推料机构、机床的进给导向单元、纺织机械的往复排线结构以及检测设备的位移调节工位，能够在承受一定径向载荷的同时，为运动轴提供顺滑的直线运动导向，大幅降低运动过程中的摩擦阻力，减少部件磨损，提升整套机构的运动精度与运行稳定性。

从功能特性来看，该结构采用满装滚珠的排布设计，相比常规带保持架的直线轴承，在相同套筒内径尺寸下可以布置更多数量的滚动滚珠，能够承受更大的径向载荷，适合中等载荷、中低运动速度的往复直线运动工况；外套筒采用一体式厚壁圆筒结构，自身具备足够的结构刚性，安装时不需要额外加装支承衬套，可以直接嵌入安装座的对应内孔中，简化安装结构的设计复杂度。滚珠沿套筒内壁的轴向滚道循环排布，运动过程中滚珠在滚道内持续滚动，将轴与套筒之间的滑动摩擦转化为滚动摩擦，摩擦系数仅为滑动导向结构的十分之一左右，长时间运行也不会出现明显的爬行卡顿问题，运动响应灵敏，低速运行平稳性优异。

在设计思路上，该结构优先保证运动导向的同轴度，外套筒的内外圆柱面采用严格的同轴度公差设计，内壁的滚珠滚道采用等深度圆弧槽结构，与滚珠的球面轮廓完美贴合，保证每一颗滚珠都能均匀承受载荷，避免局部应力集中导致的滚珠或滚道过早磨损；套筒端部做了轻微的倒角导入设计，既方便安装时对准安装孔，也能避免轴件穿入时刮伤滚道边缘。从安装边界来看，该轴承的安装配合以套筒外圆与安装座内孔的过渡配合为主，安装时需要保证安装孔的轴线与运动轴的轴线保持严格平行，避免偏载导致滚珠受力不均；内孔与运动轴的配合采用间隙配合，预留合适的运动间隙保证滚珠可以自由滚动，同时不会出现过大的间隙导致运动精度下降。套筒的轴向长度根据额定行程设计，保证运动轴在全行程范围内都有足够的滚珠支承长度，避免轴端伸出过长出现挠度变形，影响运动精度。该结构没有额外的密封端盖设计，适合在洁净、有定期润滑的工况下使用，使用时可以在滚道内填充适量的润滑脂，进一步降低运行噪音，延长部件的使用寿命。
