凸轮驱动多轴同步往复执行机构

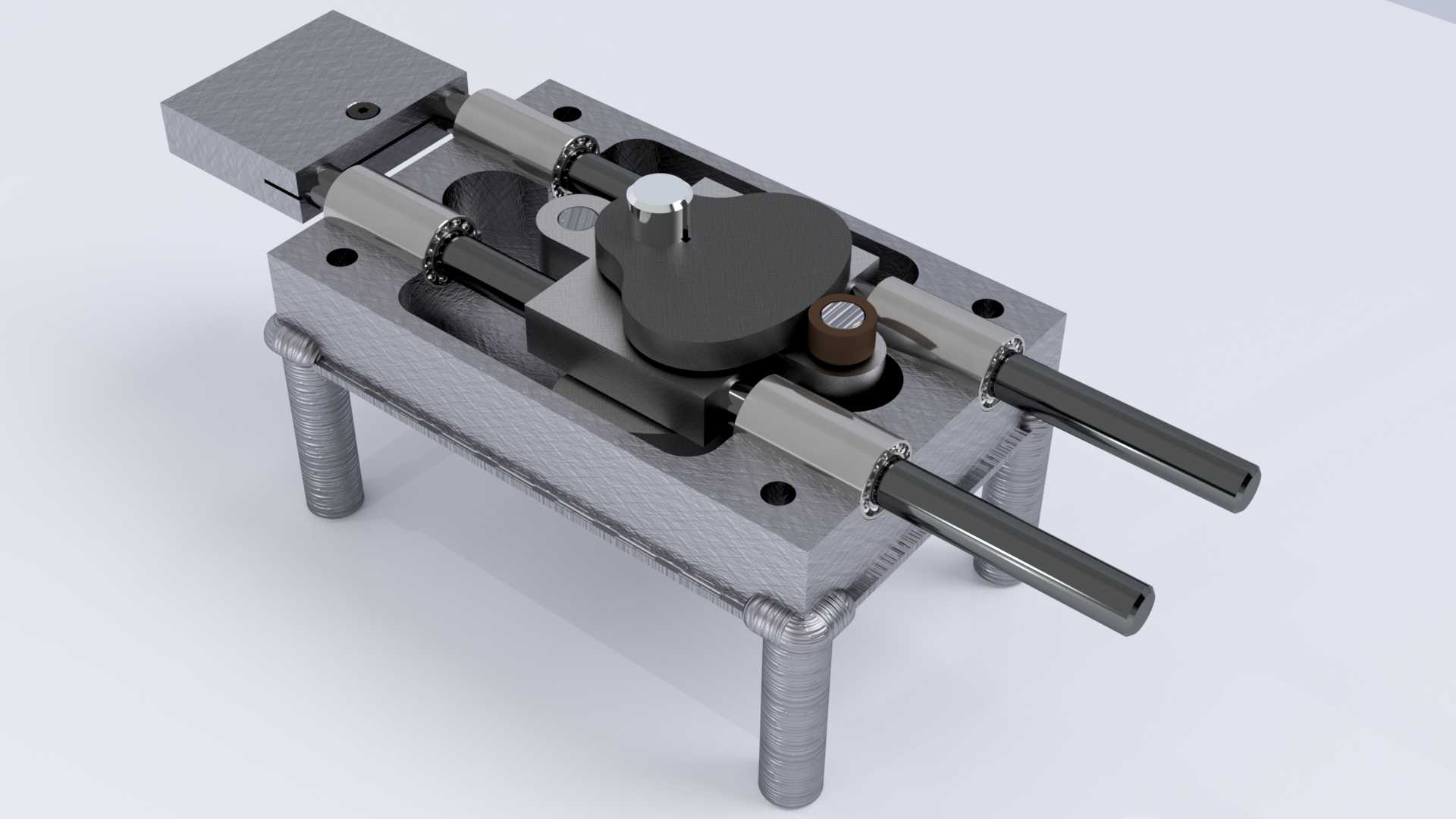

该执行机构主要面向流体输送类旋转设备的配套气路控制场景，可适配离心式压缩机、离心泵等设备的工况需求，核心作用是与设备主轴的主运动保持精准同步，在设备运行的对应相位节点完成气路导通介质的开启与闭合动作，实现压缩气体、泵送介质通路的时序化控制，避免设备运行过程中出现气路串扰、介质倒流、压力失衡等问题，保障主机运行过程中的介质输送效率与工况稳定性。从功能特性来看，该机构采用盘形凸轮作为核心驱动构件，凸轮轮廓经过型线优化，可将输入的连续旋转运动转化为多根平行输出轴的同步直线往复动作，每根输出轴搭配独立的直线轴承做径向支撑，有效降低轴件往复运动过程中的摩擦阻力与径向窜动，保证多轴动作的同轴度与同步精度，避免多轴动作不同步导致的气路密封失效问题。底座采用一体化块状结构设计，所有传动构件均内嵌安装在底座的加工腔体内，四根带防滑纹理的支撑腿分布在底座四角，将主体传动部分抬离安装面，既可以避免安装面的杂质、积液侵入传动腔造成构件磨损，也能为底部的管路连接预留充足的操作空间。从设计思路层面，该机构采用模块化集成设计思路，将凸轮传动副、轴系支撑构件、输出执行端全部整合在统一底座上，无需额外搭建复杂的传动支架，现场安装时仅需要将凸轮的输入轴端与主机的同步输出轴做同轴连接，固定好底座安装位置即可投入使用，大幅降低现场装配的调试难度。凸轮与输出轴的接触端采用耐磨合金材质制作，可承受高频往复运动带来的接触磨损，延长机构的连续运行寿命，输出轴的端部预留标准连接接口，可根据实际气路的通径需求适配不同规格的密封阀芯，适配不同压力等级、不同介质类型的通路控制需求。在安装边界方面，该机构整体为方正的台式布局，横向与纵向的安装尺寸紧凑，输出轴的伸出长度可根据实际安装位置的管路间距做适应性调整，支撑腿的高度可根据现场安装面的平整度做微调，保证机构安装后的水平度，避免轴系倾斜带来的额外磨损。机构运行过程中传动平稳，冲击噪音低，可适配主机长时间连续运行的工况需求，无需频繁拆解维护，仅需要定期向轴承部位补充润滑脂即可保持稳定的传动精度。
