德标渐开线花键配合副传动构件

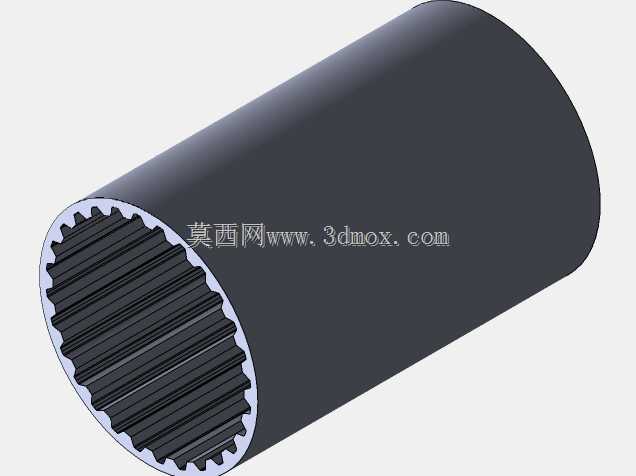

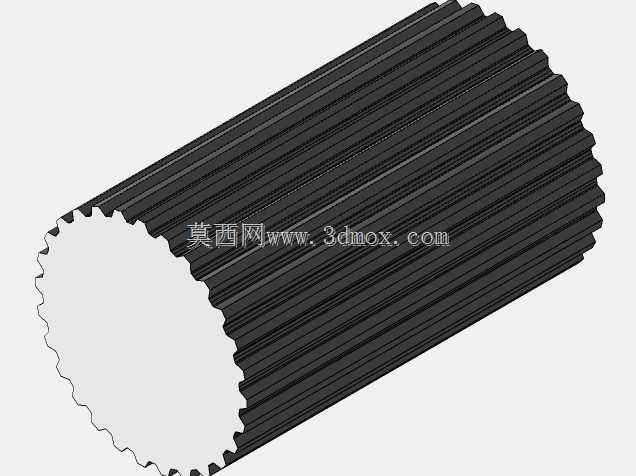

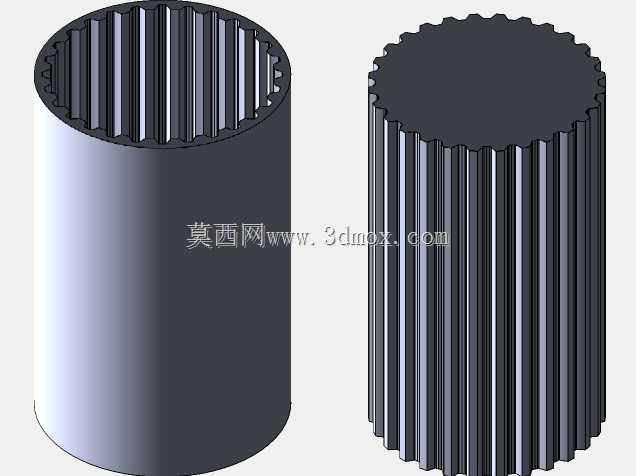

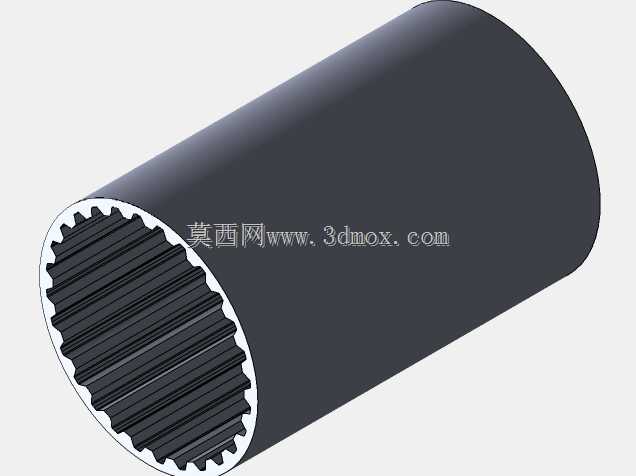

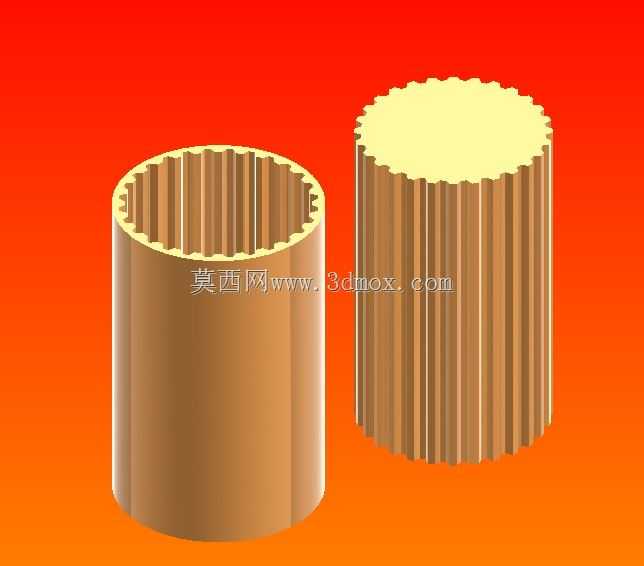

这套渐开线花键配合构件，是机械传动系统中实现轴与轮毂周向固定、传递大扭矩载荷的核心连接部件，广泛应用于重载变速器、工程机械行走机构、工业减速机、大型机床主轴传动、风电齿轮箱等需要高同轴度传动、大扭矩传递的工况场景中，相比普通平键连接，花键结构拥有更多的受力齿面，载荷分布更均匀，对中性更优异，能承受更大的冲击载荷与交变应力，同时可满足轴上零件轴向滑动导向的使用需求。该花键副采用德标DIN 5482标准设计，模数为2，齿数为28，配合公称尺寸适配60至55区间的轴毂安装边界，内花键为筒状套体结构，内壁沿周向均匀分布渐开线齿形，外花键为实心柱体结构，外圆齿形与内花键齿槽完全适配，二者配合时可实现无侧隙或指定侧隙的精准啮合，保证传动过程中无回转间隙，提升传动精度与运行平稳性。设计过程中，首先依据传动系统的额定扭矩、转速、冲击系数计算齿面接触强度与齿根弯曲强度，确定模数、齿数、齿顶高系数、变位系数等核心齿形参数，确保在额定载荷下齿面不会发生点蚀、胶合，齿根不会出现弯曲断裂；其次严格控制内外花键的同轴度、齿向公差、齿距累积误差等形位公差，保证装配后配合面受力均匀，避免局部应力集中导致的早期失效；同时针对不同应用场景的润滑需求，在花键副端部预留润滑脂存储间隙，可适配脂润滑或油润滑工况，降低齿面磨损，延长构件使用寿命。外形设计上，内外花键均采用等截面圆柱结构，安装边界规整，无多余突出结构，可直接压装或热装到对应轴与轮毂的安装位，装配工艺简单，互换性强，适合批量生产应用。在实际设备运行中，该花键副可有效补偿轴与轮毂之间的微小安装同轴度误差，吸收传动过程中的振动冲击，避免连接部位出现松动、打滑等故障，保障传动系统长期稳定运行，尤其适用于需要频繁正反转、启动扭矩大、重载交变载荷的传动场景，相比其他连接形式，其承载能力可提升40%以上，传动效率可达98%以上，同时维护成本更低，使用寿命更长。
