行星轮系传动结构三维设计方案

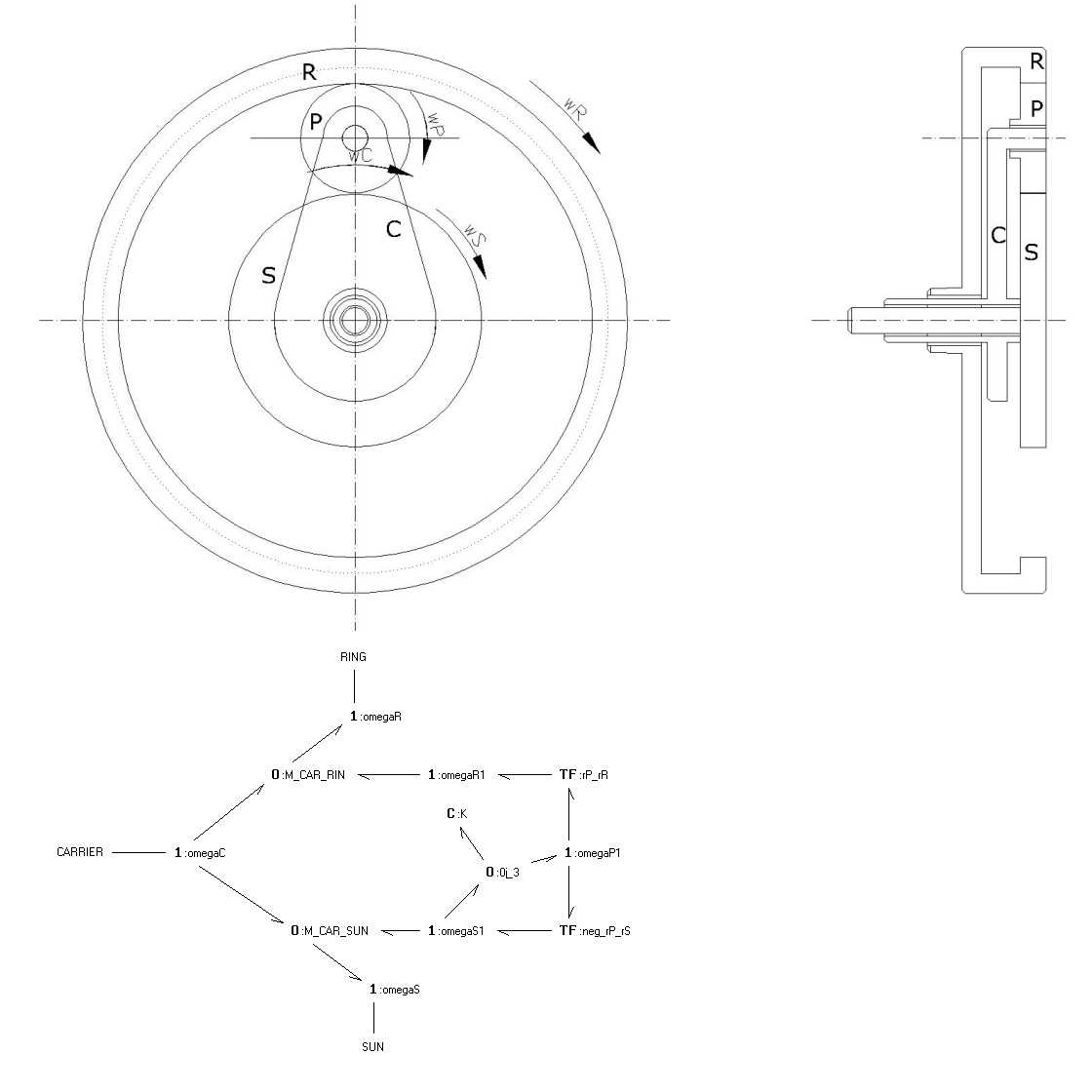

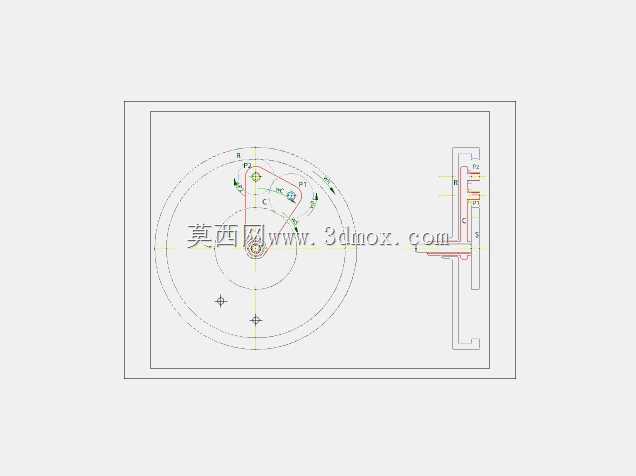

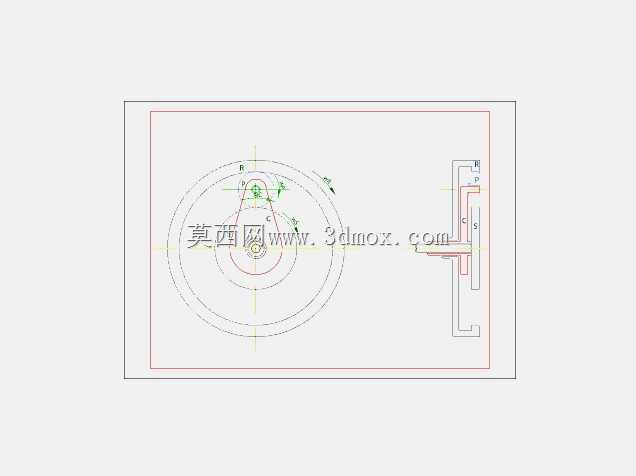

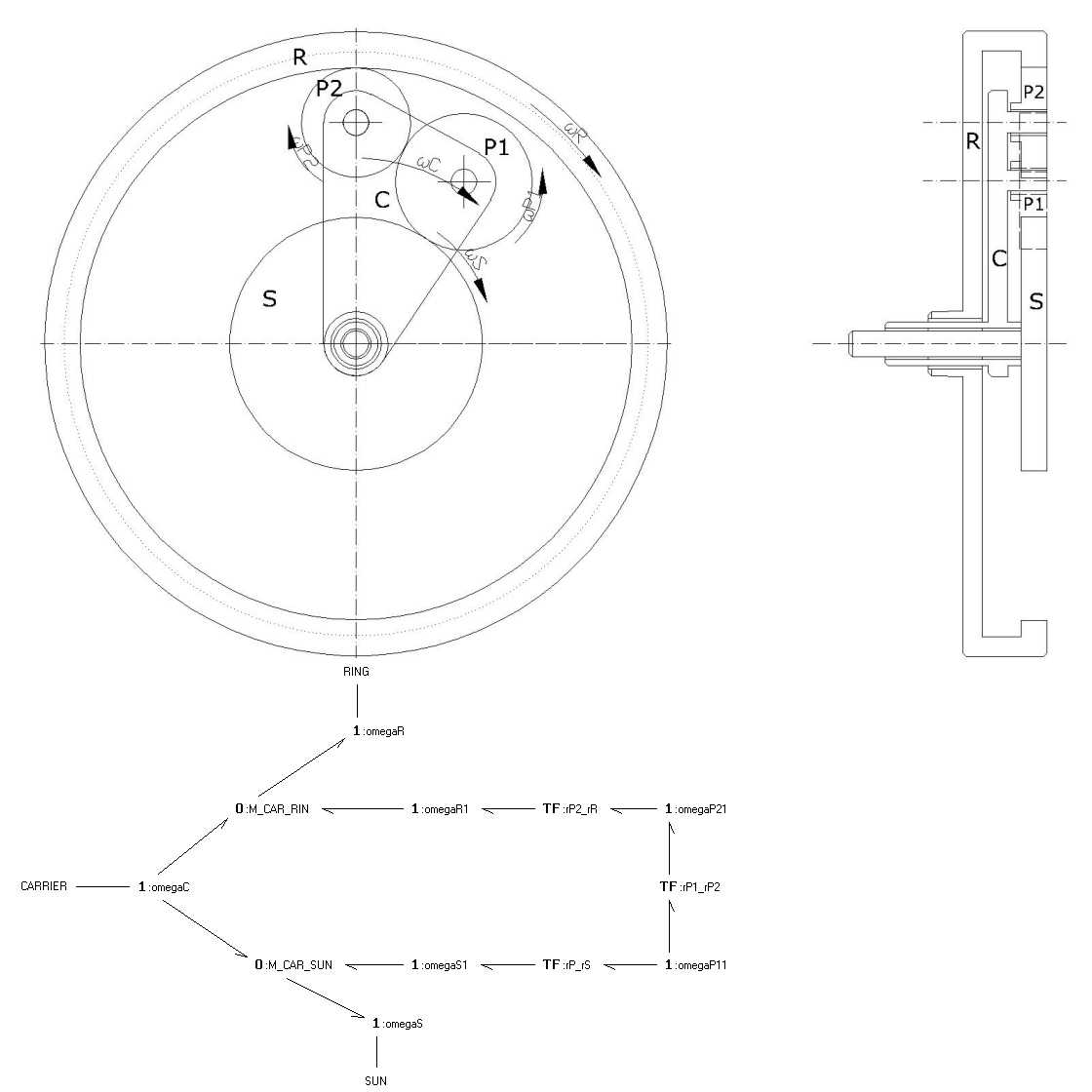

行星轮系作为动力传动系统中的核心变速传动部件，广泛应用于乘用车自动变速器、工业减速机、工程机械行走驱动、风电增速箱、航空发动机附件传动等场景，能够在紧凑的安装空间内实现大传动比动力传递，同时承担扭矩分流、转速匹配的核心作用，相比定轴轮系具备承载能力强、传动效率高、运行平稳的突出优势。这套行星轮系结构采用经典的NGW型构型，包含内齿圈、太阳轮、三个均匀分布的行星轮以及行星架四个核心构件，设计过程中严格遵循渐开线圆柱齿轮啮合原理，对各齿轮的模数、压力角、齿宽、变位系数进行匹配计算，保证太阳轮与行星轮、行星轮与内齿圈的啮合侧隙处于合理区间，避免传动过程中出现卡滞、冲击、异响等问题。在结构布局上，三个行星轮沿太阳轮周向120度均匀布置，能够将输入扭矩均匀分流到三组啮合副上，大幅降低单对齿轮的承载负荷，同等扭矩输出需求下可将整体径向尺寸压缩40%以上，适配狭小安装空间的使用需求。设计时充分考虑了实际安装边界，内齿圈外圈设置有定位止口与连接孔位，可直接与变速箱壳体进行刚性连接；太阳轮输入端设置有花键配合结构，能够与输入轴实现无间隙动力连接；行星架输出端设置有法兰连接结构，可直接对接输出轴或后续传动级，各构件的轴向定位尺寸经过反复校核，保证装配后各齿轮的啮合宽度完全对齐，不会出现偏载导致的齿面异常磨损。轮系的传动逻辑经过多轮运动学仿真验证，当固定内齿圈、太阳轮作为输入件时，行星架可实现大减速比动力输出；当固定行星架时，可实现反向传动；当释放任意两个构件的约束时，还可实现差动传动效果，能够适配不同工况下的变速、换向、扭矩合成需求。齿轮齿向采用了微观修形设计，能够补偿装配误差与负载下的结构变形，让齿面载荷分布更加均匀，降低传动过程中的振动与噪声，延长轮系的整体使用寿命。行星轮内部集成了滚针轴承安装位，可直接配套标准滚针轴承实现行星轮与行星销的相对转动，减少额外的轴承座设计，进一步压缩整体结构体积，同时保证行星轮转动过程中的同轴度，降低啮合过程中的径向跳动。
