托森差速器横向视图二维结构设计

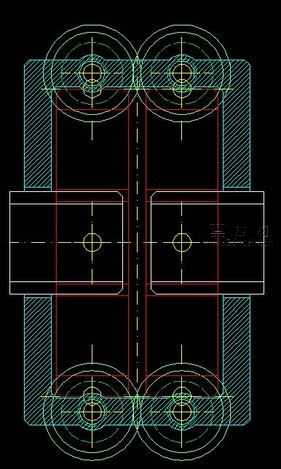

本作品为托森差速器的横向视图二维结构设计，依托AutoCAD平台完成全参数化绘制，完整呈现托森差速器核心传动布局的截面形态。设计过程中严格遵循机械制图国家标准，采用分层绘制逻辑区分不同结构要素：以红色实线绘制差速器壳体的内腔轮廓与核心传动副的装配边界，以青色细实线绘制蜗轮、蜗杆啮合副的投影轮廓与中心轴线，以45度等距剖面线清晰标识壳体实体区域，黑色背景搭配高对比度彩色线条的呈现方式，让各部件的装配关系、位置层级一目了然。从结构呈现来看，视图完整展示了托森差速器对称布置的蜗轮蜗杆啮合组、左右输出轴的装配位、差速器壳体的封闭腔体结构，中心对称的点划线清晰标注了各传动部件的回转中心，精准还原托森差速器依靠蜗轮蜗杆自锁特性实现转矩自动分配的核心结构基础。设计思路上优先保障传动关系的表达准确性，每一处啮合间隙、轴孔配合位置都经过尺寸校核，确保视图能够直接用于差速器原理教学、结构方案评审与后续三维建模的参考依据。绘制过程中对线条层级做了严格规范：轮廓线采用0.3mm粗实线突出实体边界，轴线、对称线采用细点划线标识，剖面线采用0.15mm细实线均匀排布，不同功能的线条采用差异化颜色区分，既符合工程制图的规范要求，也大幅提升了视图的可读性。该横向视图聚焦托森差速器的核心传动截面，省略了外部非核心连接结构，重点突出差速器内部蜗轮与蜗杆的啮合位置、输出轴与传动副的连接关系、壳体对内部组件的包裹支撑结构，能够清晰展现托森差速器区别于普通开放式差速器的核心结构特征，为理解其自锁差速原理提供直观的二维结构参考，也可作为后续开展三维实体建模、工程分析、传动性能仿真的基础二维图纸依据。
