摩托车后悬架运动学分析二维结构设计

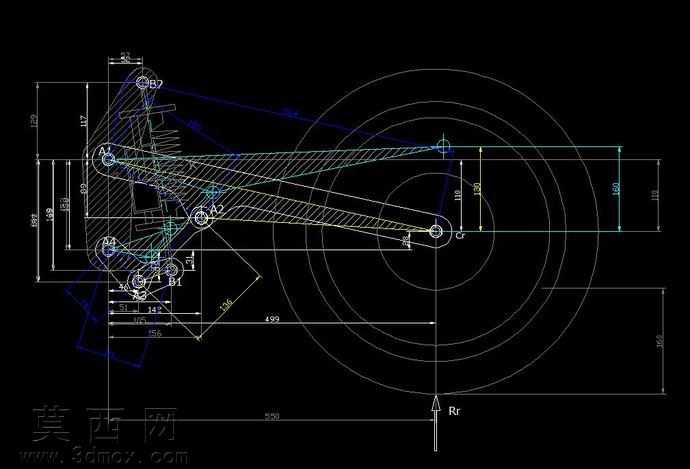

本设计围绕摩托车后悬架的运动学特性展开，采用二维轮廓建模的方式完成整体结构的运动轨迹推演与结构布局设计，核心目标是还原后悬架在车轮跳动过程中的真实运动状态，为后续三维实体建模、性能仿真以及实车调校提供精准的二维基准参考。设计过程中首先明确摩托车后悬架的核心功能需求，即兼顾骑行过程中的缓冲减震性能与车轮定位参数的稳定性，在建模阶段严格按照机械制图规范绘制各铰接点的位置关系，通过多组同心圆标定车轮跳动的极限行程范围，清晰标注各连杆构件的长度尺寸、铰接点的回转半径以及关键安装位的形位公差，完整呈现多连杆式后悬架的连杆排布、减震器安装角度以及与车架、后轮摇臂的连接逻辑。在结构设计层面，重点梳理各运动构件的铰接约束关系，通过不同线型区分构件的运动轨迹线、轮廓边界线与尺寸标注线，清晰展示当后轮受到冲击向上跳动时，各连杆绕铰接点转动的角度变化范围，同时标注出减震器的压缩行程对应的摆臂转动角度，确保运动过程中各构件无运动干涉，减震器的受力角度始终处于合理区间，避免出现侧向力过大导致的减震器异常磨损问题。设计过程中反复校核关键铰接点的位置参数，结合摩托车常见的载重场景与骑行路况，调整连杆的长度比例与安装点位，确保悬架在运动过程中后轮的前束、外倾参数变化量控制在合理范围内，既保证过弯时车轮的接地面积充足，又能在直线行驶时过滤路面颠簸带来的冲击。整个二维设计图完整呈现了后悬架从静态初始位置到极限压缩、极限拉伸状态的全行程运动轮廓，所有尺寸标注均符合机械设计的公差要求，各构件的连接关系清晰明确，既可以作为后续三维建模的草图基准，也能直接用于运动学仿真的参数输入，为后悬架的性能优化提供了直观且精准的结构参考，能够有效缩短后续产品开发的迭代周期，减少实车调校阶段的参数调整工作量。
