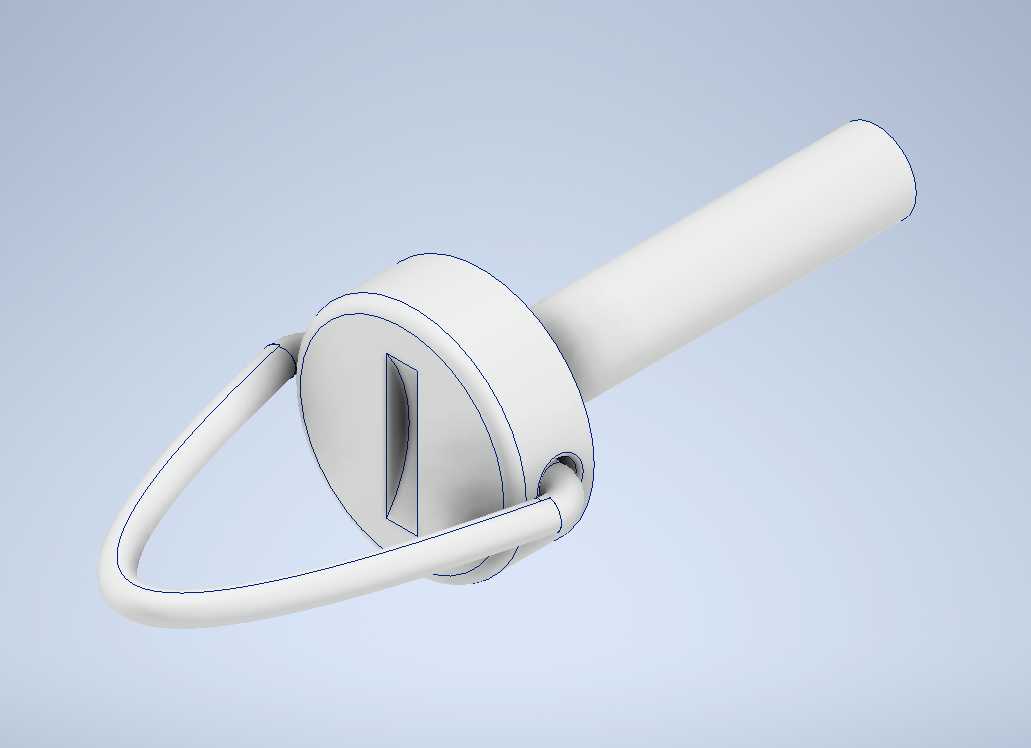

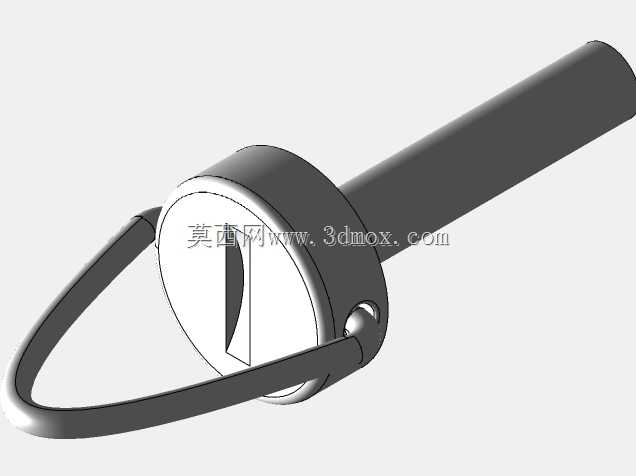

带挂环一字槽四角紧固螺钉结构设计

这款带挂环的一字槽四角螺钉，主要面向需要频繁拆装、同时要求紧固件防丢防脱落的装配场景，常见于小型机电设备检修口盖板、便携仪器舱门、户外设施可拆卸面板、民用五金锁具组件等领域，区别于常规无挂点的标准螺钉，它的挂环结构可以在螺钉完全旋出被连接件时，依旧通过配套的限位结构将螺钉约束在安装基座上，彻底避免检修拆装过程中螺钉滚落遗失，尤其是在高空作业、狭小舱内作业、野外无零件收纳条件的场景下，能大幅降低零件丢失带来的装配停滞风险，也能避免松脱的螺钉掉入设备内部造成电路短路、机械卡滞等次生故障。从功能特性来看，这款螺钉的主体杆部采用等直径圆柱外螺纹设计，螺纹段长度匹配常规薄板类、薄壳类连接件的叠层厚度，杆部末端做小角度倒角导向，方便旋入内螺纹孔时快速对中，不会出现螺纹错扣刮伤内牙的问题；头部采用四角结构，相比六角头能在更小的径向空间内完成拧紧操作，适配安装空间局促、扳手转动角度受限的装配位置，头部端面开设有贯通的一字槽，既可以用配套四角套筒施加较大的拧紧力矩保证连接紧固力，也可以在没有专用套筒的应急场景下，用普通一字螺丝刀完成松紧操作，兼顾了专业装配的可靠性和应急拆装的便利性。设计过程中，头部与杆部的衔接位置做了大圆角过渡处理，避免应力集中导致的头部断裂问题，挂环与头部的连接轴采用间隙配合结构，挂环可以绕连接轴自由转动，不会因为安装时螺钉的旋转带动挂环扭转变形，挂环本身采用圆截面弯制成型，没有尖锐棱角，既方便穿入限位销或者连接绳，也不会在拆装过程中划伤操作人员的手部。从安装边界来看，这款螺钉的头部外径大于螺纹大径，拧紧后头部端面可以完全压紧被连接件的沉孔端面，沉孔深度需要匹配头部厚度，保证装配后头部不会突出安装面，避免剐蹭周边部件或者影响外观平整度；挂环的外伸尺寸需要在安装基座上预留对应的避让空间，保证挂环可以自由转动不被周边结构卡滞，螺纹旋合长度需要满足对应材质的紧固力要求，在铝合金、塑料等低强度基材上使用时，需要适当增加旋合长度来保证连接可靠性，避免螺纹滑牙失效。
