光学系统扩束光路基础地形结构设计

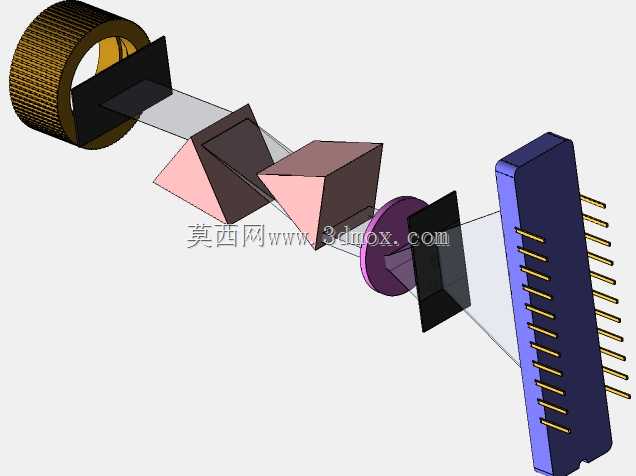

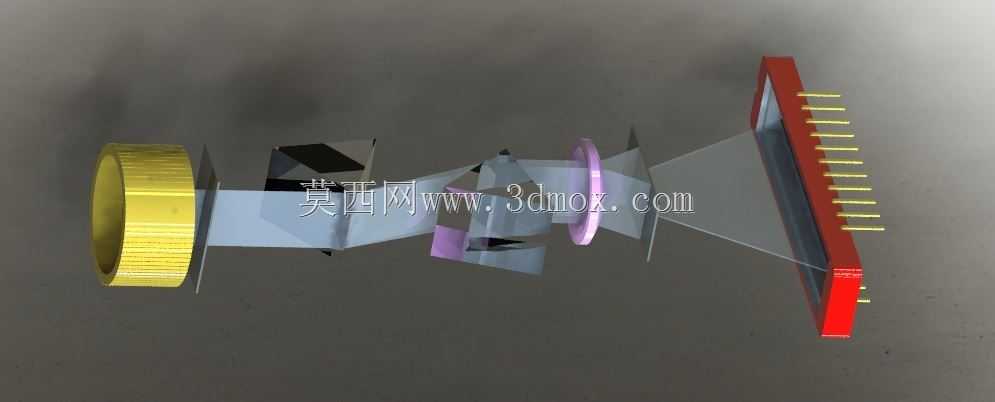

该结构为光学系统中扩束光路的基础地形布局方案，主要应用于激光加工、光学检测、激光通信等需要对光束直径进行调控的工业场景，是各类激光发射终端、光学检测仪器内部核心的光路承载结构。在实际使用场景中，该结构承担着将入射的小直径平行光束按照设定倍率扩束为大直径平行光束的作用，能够有效压缩激光的远场发散角，提升光束在长距离传输过程中的能量集中度，同时降低光学元件表面的激光功率密度，避免高功率激光打损伤后续光学元件，保障整套光学系统长时间稳定运行。整套结构沿光轴方向依次排布入射调节组件、多组透镜固定单元、折转光路模块以及出射端接口，入射端采用带防滑滚花的调节套筒结构，可通过旋转微调实现入射透镜的轴向位置调整，完成光路的同轴度校准，适配不同入射角度的光束接入需求。中间段的多组透镜分别承担光束扩束、像差校正的功能，不同曲率、不同材质的透镜按照光路计算结果固定在对应的支撑位上，透镜固定座预留了径向微调余量，可在装调阶段修正透镜的偏心与倾斜误差，保障出射光束的波前质量满足使用要求。折转光路模块采用高精度平面反射镜实现光路的方向折转，可根据整机的内部空间布局调整反射角度，在有限的安装空间内拉长光路总长度，压缩整套扩束结构的轴向占用尺寸，适配各类紧凑型光学设备的内部安装需求。出射端采用带定位销的安装法兰结构，可直接与后续的光学扫描模块、发射窗口组件进行对接，安装边界预留了充足的紧固件操作空间，法兰端面的平面度公差控制在微米级，保障对接后光路的同轴度不会出现偏移。整套结构的外形尺寸经过紧凑化设计，所有支撑结构均做了轻量化减重处理，同时保留了足够的结构刚性，避免在设备运输、运行过程中受振动影响出现透镜位置偏移，保障光路稳定性。在设计过程中充分考虑了光学装调的操作便利性，每个透镜组件都设计了独立的锁紧结构，完成位置校准后可直接锁紧固定，无需额外打胶固定，降低后期维护更换元件的难度，同时所有光学元件的安装位都预留了镜片清洁的操作空间，日常维护时无需拆解整套结构即可完成镜片表面的清洁作业。
