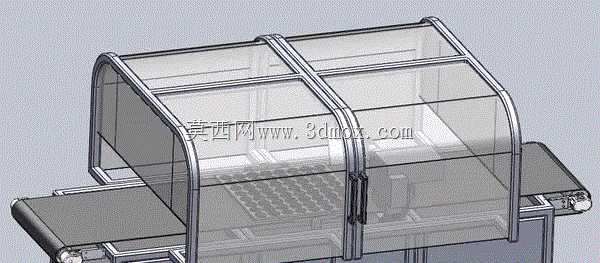

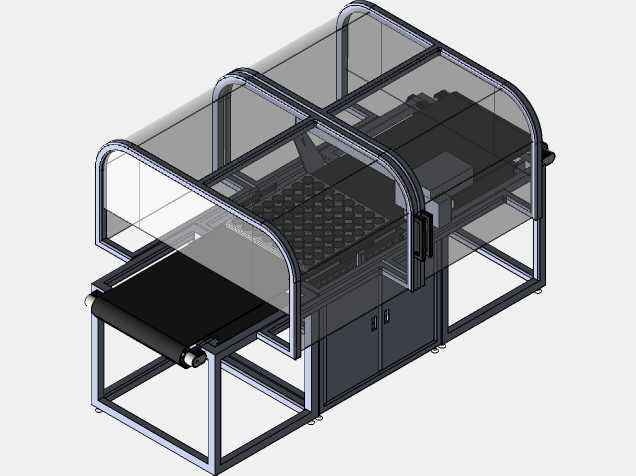

激光加工设备龙门承载机架结构设计

该激光机架为激光加工类设备的核心承载支撑结构，主要面向平面激光切割、激光焊接、激光表面处理等加工场景，作为整套激光加工设备的安装基体，承担着搭载激光发射头、传动组件、运动导轨、工件承载平台以及配套电气管路的核心作用，是保障激光加工设备运行精度、结构稳定性的关键基础部件。在实际生产应用中，这类龙门式机架能够适配大尺寸幅面的工件加工需求，相比单臂式支撑结构拥有更优的结构刚性，可有效降低运动部件高速移动过程中产生的结构形变，避免因机架抖动导致的激光焦点偏移，保障加工过程中激光输出路径的精度稳定性，适合金属板材加工、五金构件裁切、工业零部件激光焊接等多类生产场景使用。从功能特性来看，该机架采用对称式龙门框架布局，两侧立式支撑腿与底部横向连接梁形成稳定的框式受力结构，横向横梁作为激光运动组件的安装载体，预留了导轨安装基准面、传动组件安装位以及拖链排布的走线空间，能够兼容齿轮齿条传动、同步带传动等多种常见的直线运动传动方案，底部支撑梁预留了设备调平脚轮的安装位置，可满足车间内设备移位、安装调平的实际使用需求，框架内部预留的充足空间可用于布置激光发生器配套的水冷管路、电气控制线缆以及辅助除尘组件的安装位，无需额外增设外置安装支架。在设计思路上，该结构优先保障整体刚性与受力均匀性，通过合理分配各梁体的截面尺寸，在控制整体重量的前提下提升结构抗扭、抗弯性能，针对激光头高速往复运动的动态受力特点，对横梁与立式支撑腿的连接位置做了加强结构设计，避免长期往复受力出现连接位置松动变形，同时充分考虑了各组件的安装兼容性，所有安装基准面均预留了足够的加工余量，方便后续生产过程中通过机加工保障安装精度，避免出现装配干涉问题。在外形尺寸与安装边界方面，该机架整体采用宽幅面龙门布局，横向跨度可适配1.5米至2米级的加工幅面，整体高度符合车间常规设备的操作高度要求，底部支撑的外轮廓尺寸预留了设备外壳安装的避让空间，安装时无需对车间地面做特殊预埋处理，仅需通过调平组件将机架调整至水平状态即可完成基础安装，机架各连接位置均采用标准化的连接接口，可根据实际加工需求拓展辅助上料架、工件定位夹具等配套组件，适配不同生产场景的定制化需求。
