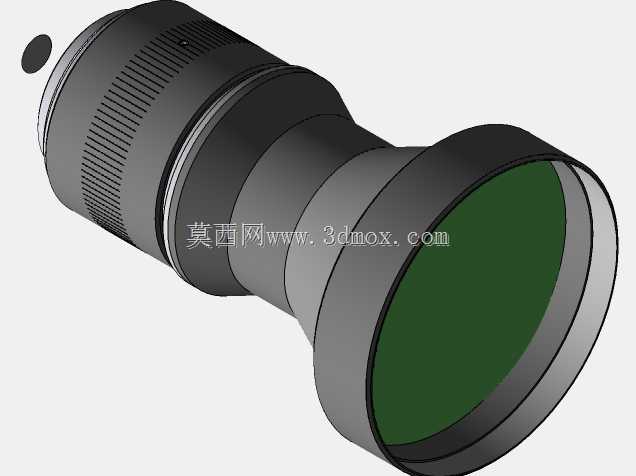

带聚焦调节结构的三元件透镜组件

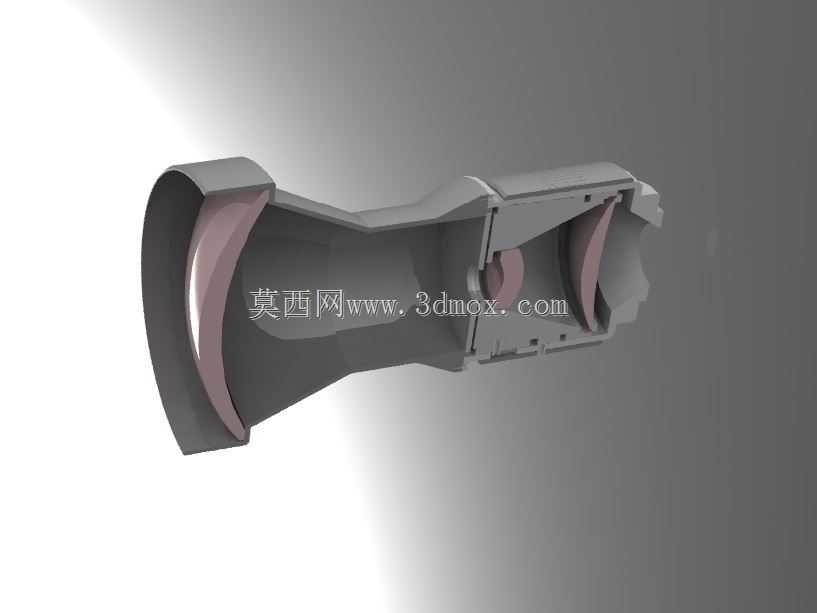

该三元件透镜组件集成了紧凑的聚焦调节机构，主要应用于各类需要精准光路调校的光学设备场景，常见于工业视觉检测镜头、手持照明聚光设备、小型投影模组以及特种光学观测仪器的光路搭建环节，承担光路汇聚、焦距微调、出光角度控制的核心作用，能够在有限的安装空间内实现稳定的光学性能输出，满足不同工况下的对焦需求。从实际用途来看，这套组件通过三组透镜的位置配合与聚焦机构的行程调节，可改变光线的传播路径与汇聚点位置，适配不同物距、不同照射范围的使用需求，无需额外加装外置调焦附件即可完成焦距的精准微调，大幅简化了配套光学设备的整体结构，降低了设备整体的装配难度与空间占用。在功能特性上，组件采用镜筒一体化集成设计，三组透镜分别固定在镜筒内部的对应定位槽位中，聚焦机构通过内置的滑动导向结构带动透镜组沿光轴方向平稳移动，调节过程中透镜不会出现偏斜、晃位问题，能够始终保持光轴同轴度，避免出现光路偏移、成像畸变、光斑不均的问题；镜筒外侧的握持与限位结构既方便手动调节焦距，也能限制调焦行程范围，防止调节过度导致透镜磕碰、结构脱位。从设计思路层面，这套组件优先考虑了紧凑性与易用性的平衡，整体采用流线型筒身设计，进光端采用扩口式结构扩大光线接收范围，出光端做了收束处理保证光线汇聚效果，内部的透镜安装位预留了足够的装夹余量，既可以适配不同厚度的同规格透镜，也能保证透镜安装后的密封性，减少灰尘进入镜筒内部附着在透镜表面影响光学效果；聚焦机构采用阻尼适中的滑动配合设计，调节时手感顺滑无卡顿，调节到位后可依靠结构阻尼保持位置稳定，不会因为设备震动、倾斜出现焦距自行偏移的问题。在外形尺寸与安装边界上，组件整体为轴向延伸的筒状结构，径向最大尺寸集中在进光端扩口位置，筒身主体直径统一，方便配套设备做对应的安装孔位设计，安装时仅需要固定镜筒的非调节段即可，不会干涉聚焦机构的正常调节动作；轴向总长度覆盖了调焦的全行程范围，安装时需要在出光端预留足够的光线传播空间，避免遮挡出光路径，进光端则需要与前置光源或者成像靶面保持合适的对接距离，保证光线能够顺利进入透镜组完成光路调整。
