750W伺服配套SFNU-2510旋转螺母传动组件

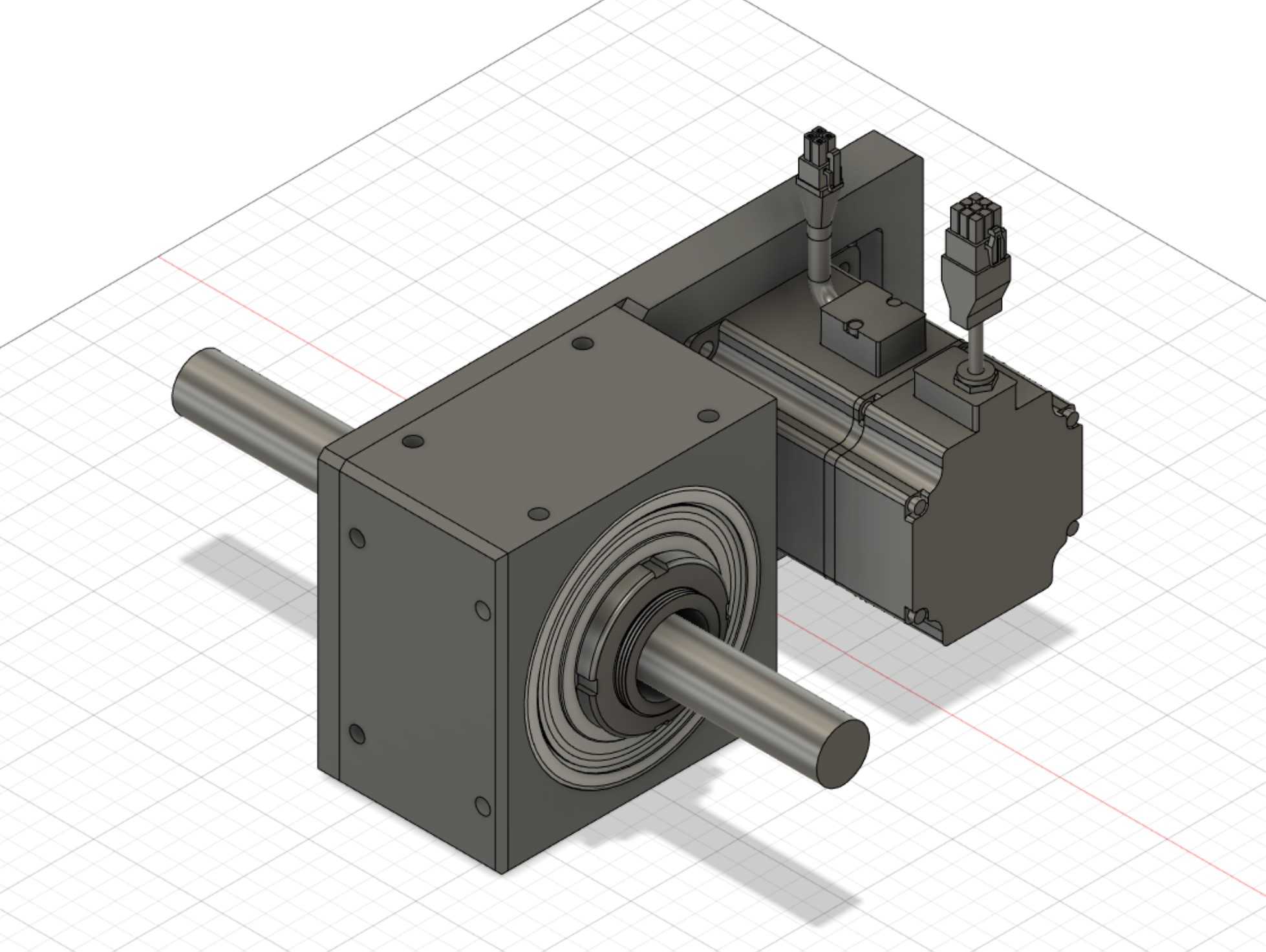

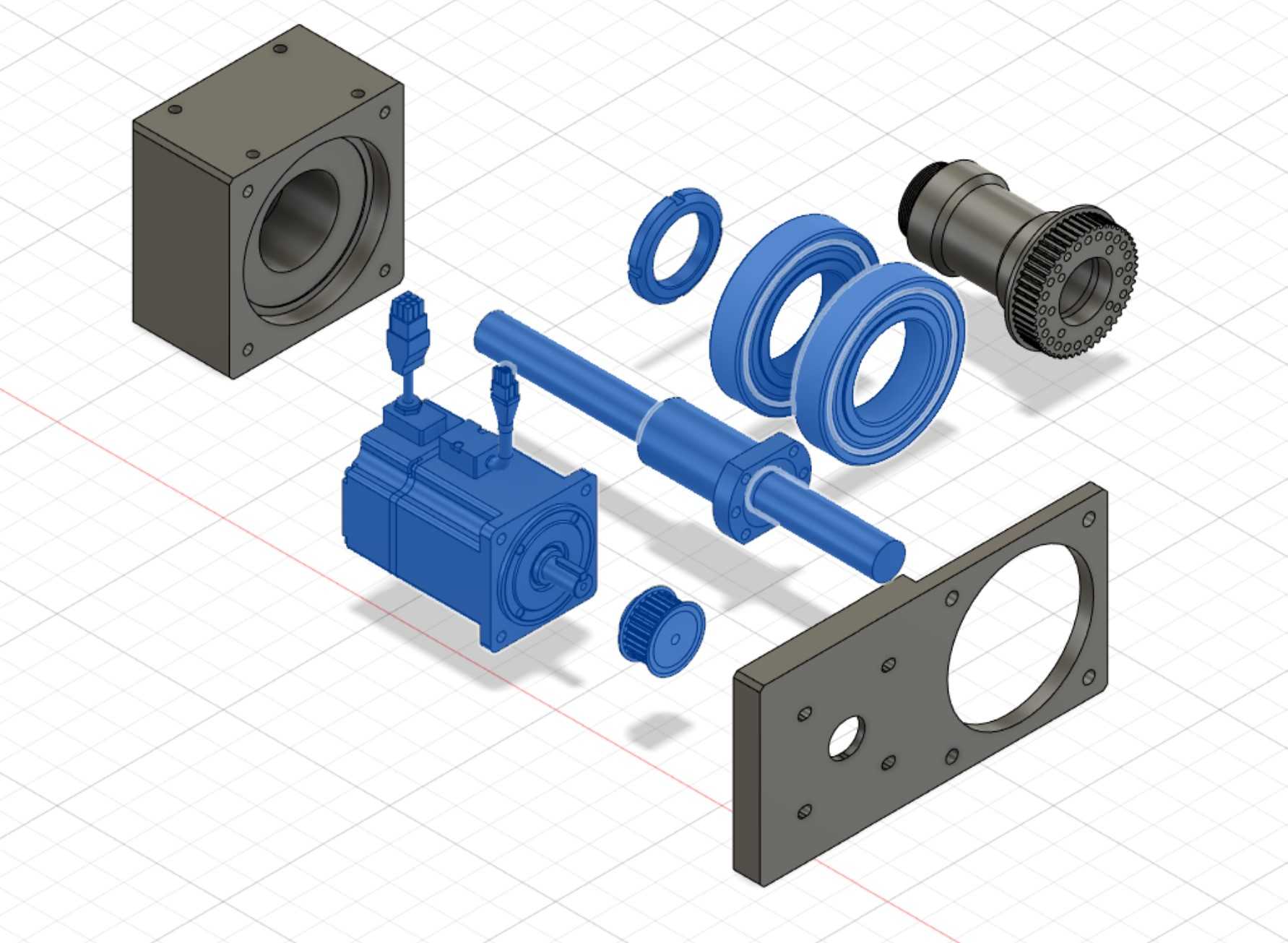

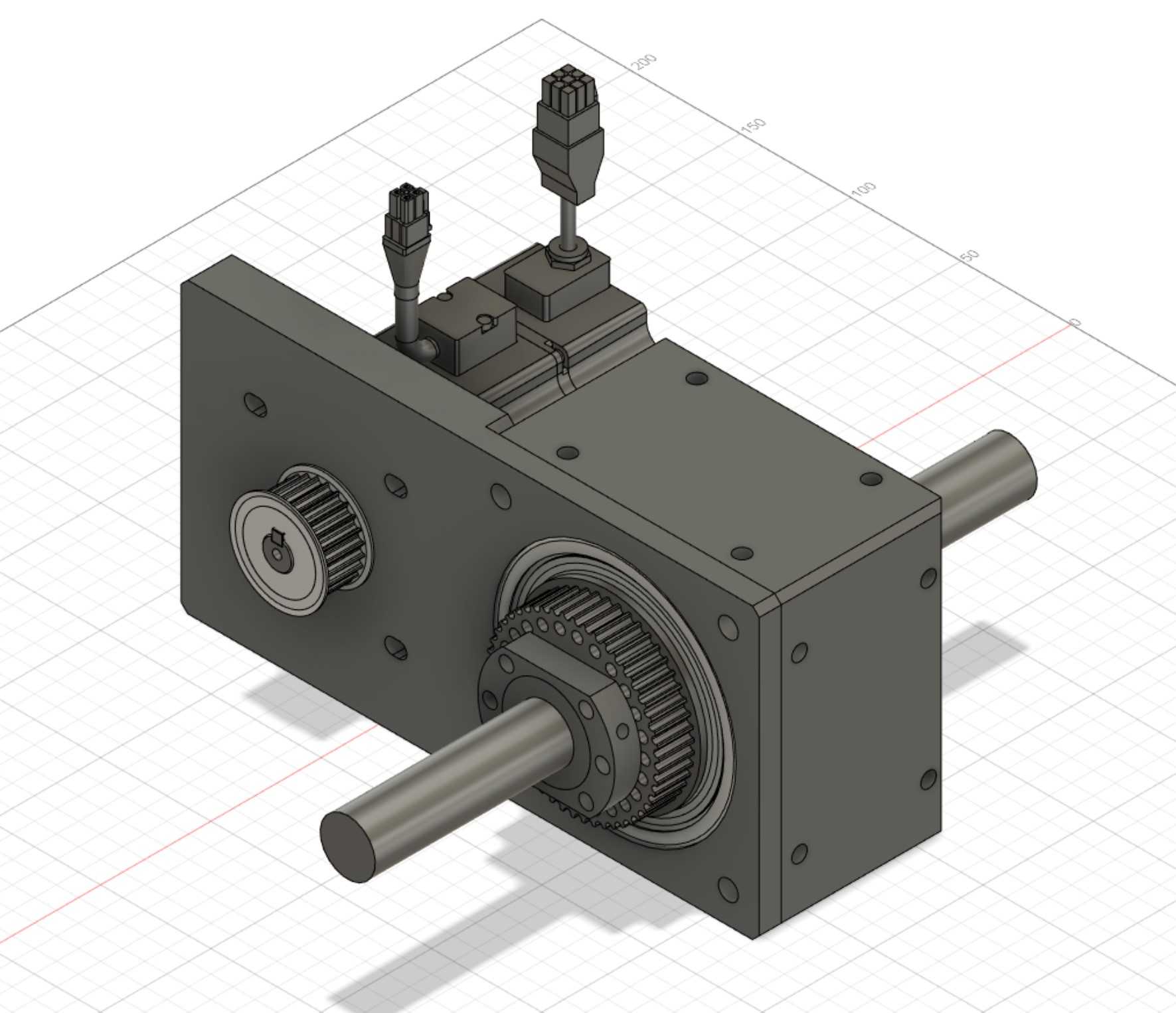

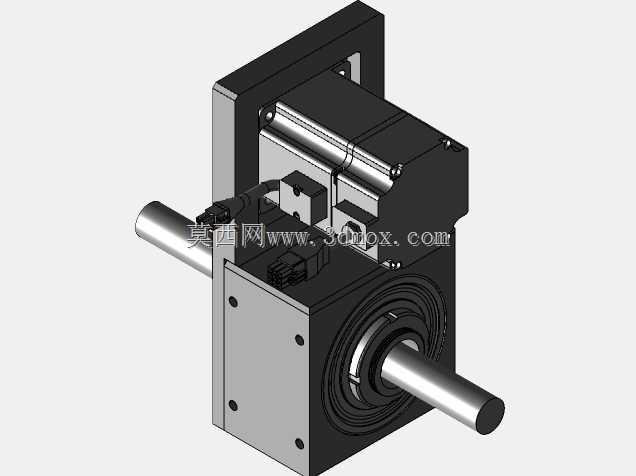

该旋转螺母组件是面向80mm法兰规格750W伺服系统开发的直线传动核心执行部件，主要应用在中小型CNC加工设备的进给轴、自动化点胶设备的Z向升降模组、桌面型机械手的直线驱动单元、精密检测设备的位移调节机构等场景中，承担将伺服电机的旋转运动转化为高精度直线往复运动的核心功能，相比传统丝杠旋转的传动结构，旋转螺母方案能够有效降低长行程传动下的丝杠临界转速限制，提升高速进给工况下的传动稳定性。组件整体采用一体化箱式安装基座设计，基座本体为方正的铸铁加工结构，安装面预留多组规则排布的螺纹安装孔，可直接适配标准80mm伺服安装的设备机架安装位，无需额外设计转接板件，输入侧集成25齿同步带轮，可通过同步带与伺服电机输出端的50齿带轮形成2:1的减速传动比，既能够匹配750W伺服的额定输出转速区间，也能通过减速增扭提升传动端的负载驱动能力，适配中型机架的负载驱动需求。核心传动部分采用SFNU规格2510型滚珠螺母，配套的滚珠轴承可根据实际负载场景选择6212深沟球轴承或是7212角接触球轴承，前者适用于普通径向负载的常规传动场景，后者可承受径向与轴向的复合负载，更适合重负载、高进给刚性要求的加工类设备工况；螺母端部预留标准M45锁紧螺母安装位，也可适配KM7型锁紧组件完成轴向锁紧固定，保障高速旋转下的螺母定位精度，避免传动间隙产生。组件的输入输出轴均采用伸出式设计，轴径规格匹配常规传动连接件的安装尺寸，基座侧方预留传感器安装位，可直接加装原点、限位检测元件，无需额外设计传感器安装支架，整体安装边界规整，可直接嵌入各类直线模组的铝型材基座内，也可独立作为直线驱动单元安装在设备机架上，传动过程中螺母旋转带动丝杠做直线运动，丝杠本身不发生转动，能够有效降低长行程下的丝杠挠曲变形问题，在同等安装空间下可实现更高的进给速度与更长的有效行程，传动过程中摩擦阻力小，定位精度保持性好，可满足中等精度要求的工业自动化设备长期稳定运行需求。
