钢构机架式数控雕刻切割设备本体结构

项目分类:机床 发布时间:2022-03-16 ID:584209
  • 钢构机架式数控雕刻切割设备本体结构
  • 钢构机架式数控雕刻切割设备本体结构
  • 钢构机架式数控雕刻切割设备本体结构
  • 钢构机架式数控雕刻切割设备本体结构
  • 钢构机架式数控雕刻切割设备本体结构
  • 钢构机架式数控雕刻切割设备本体结构
  • 钢构机架式数控雕刻切割设备本体结构
  • 钢构机架式数控雕刻切割设备本体结构
  • 钢构机架式数控雕刻切割设备本体结构

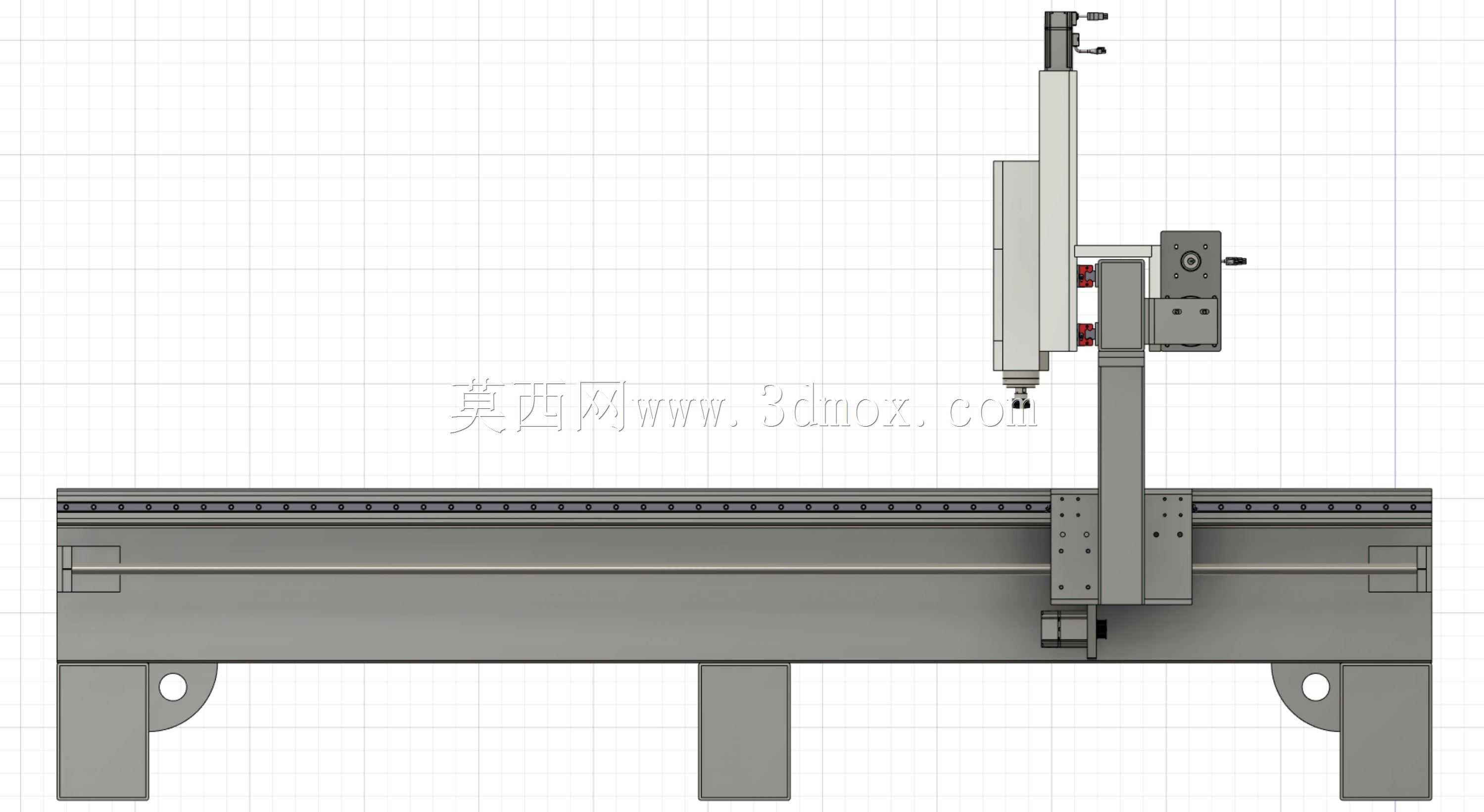

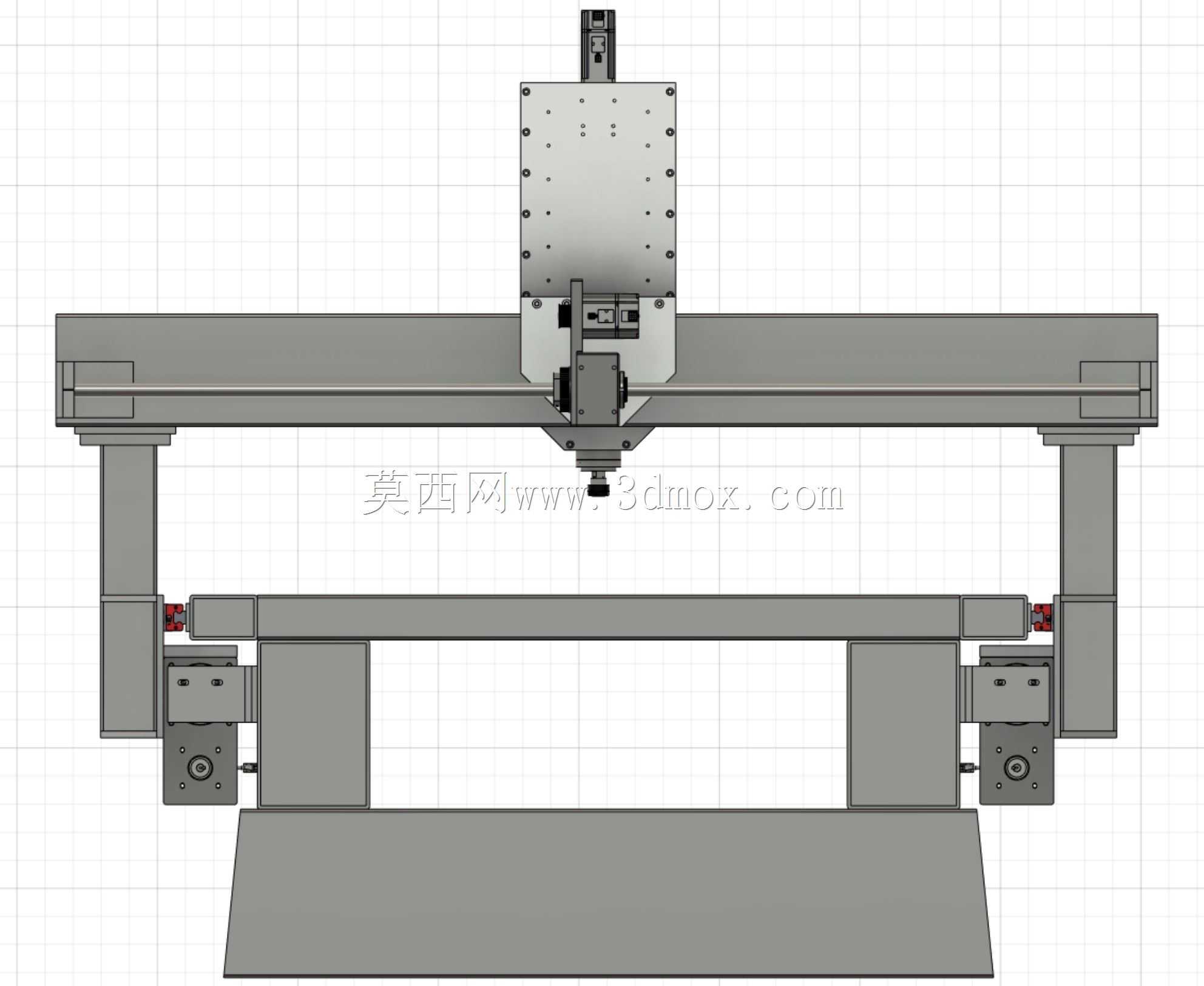

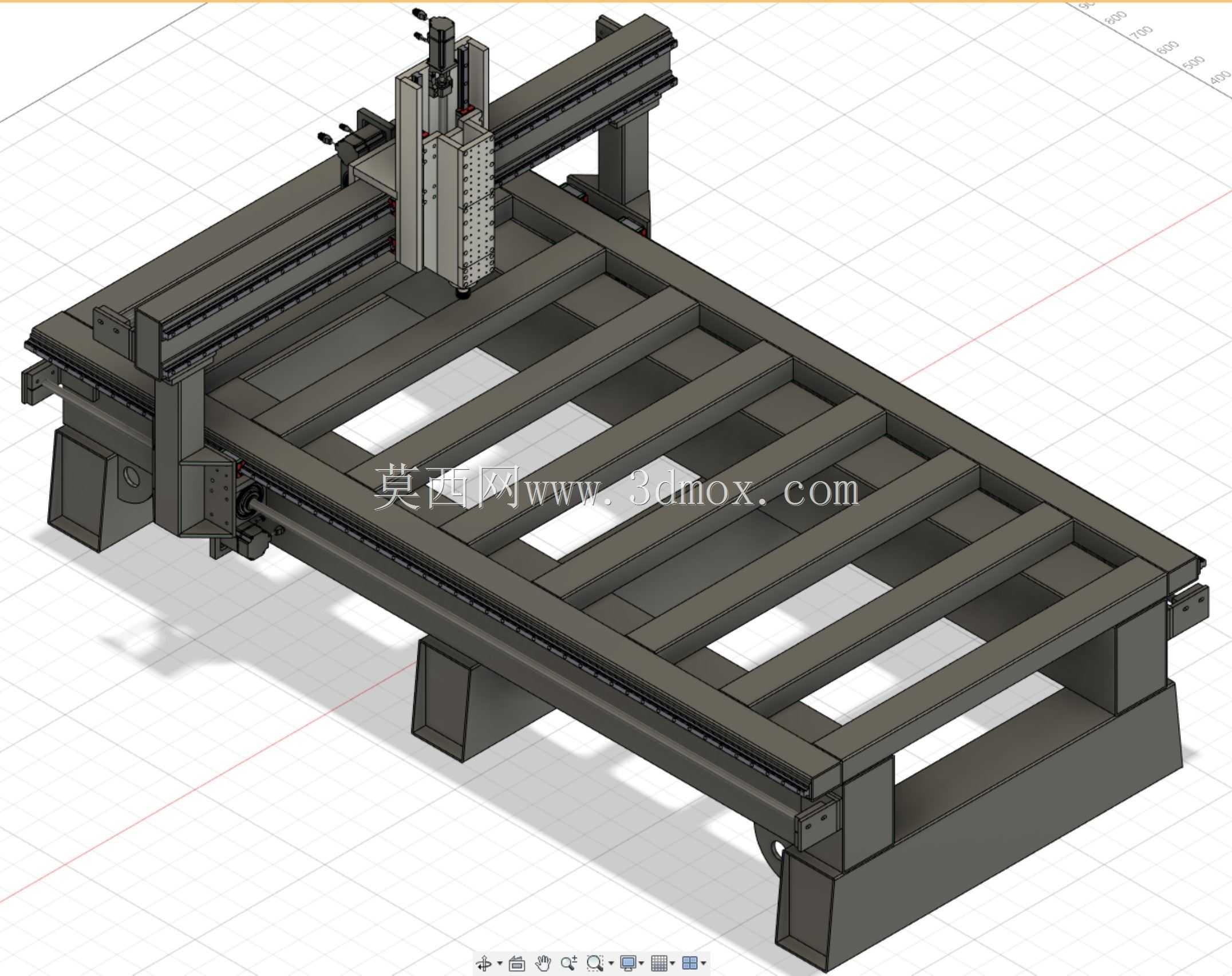

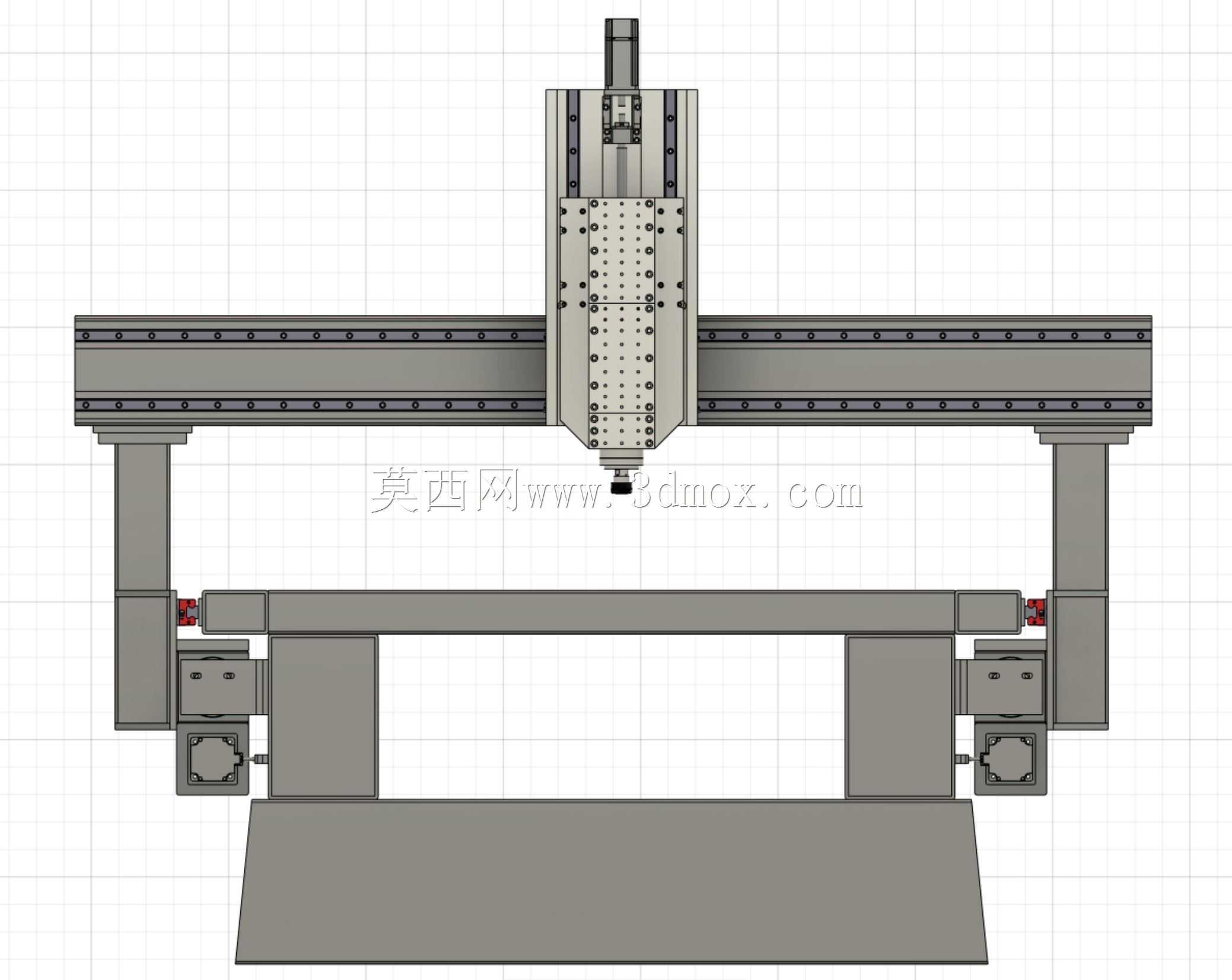

  该结构为数控加工类设备的床身机架总成,主要面向非金属板材、轻质金属板材的铣削、雕刻、切割加工场景,常见于广告标识制作、家具木工开料、工艺礼品加工、小型五金零件批量铣削等生产环节,作为设备的核心承载基体,承担全行程内运动部件的负载传导、加工反力抵消、精度保持的核心作用。整体采用分体式焊接钢构机架设计,床身主体为矩形钢管拼焊的格栅式框架结构,相比传统铸铁床身,焊接钢构的生产周期更短,改型迭代灵活,可根据加工幅面需求快速调整横梁跨度与床身长度,适配不同尺寸的加工台面需求,同时格栅式的镂空结构可有效降低床身自重,减少设备整体运输与安装的吊装成本,也便于加工废屑的下落收集,避免废屑堆积在运动导轨附近造成卡顿磨损。

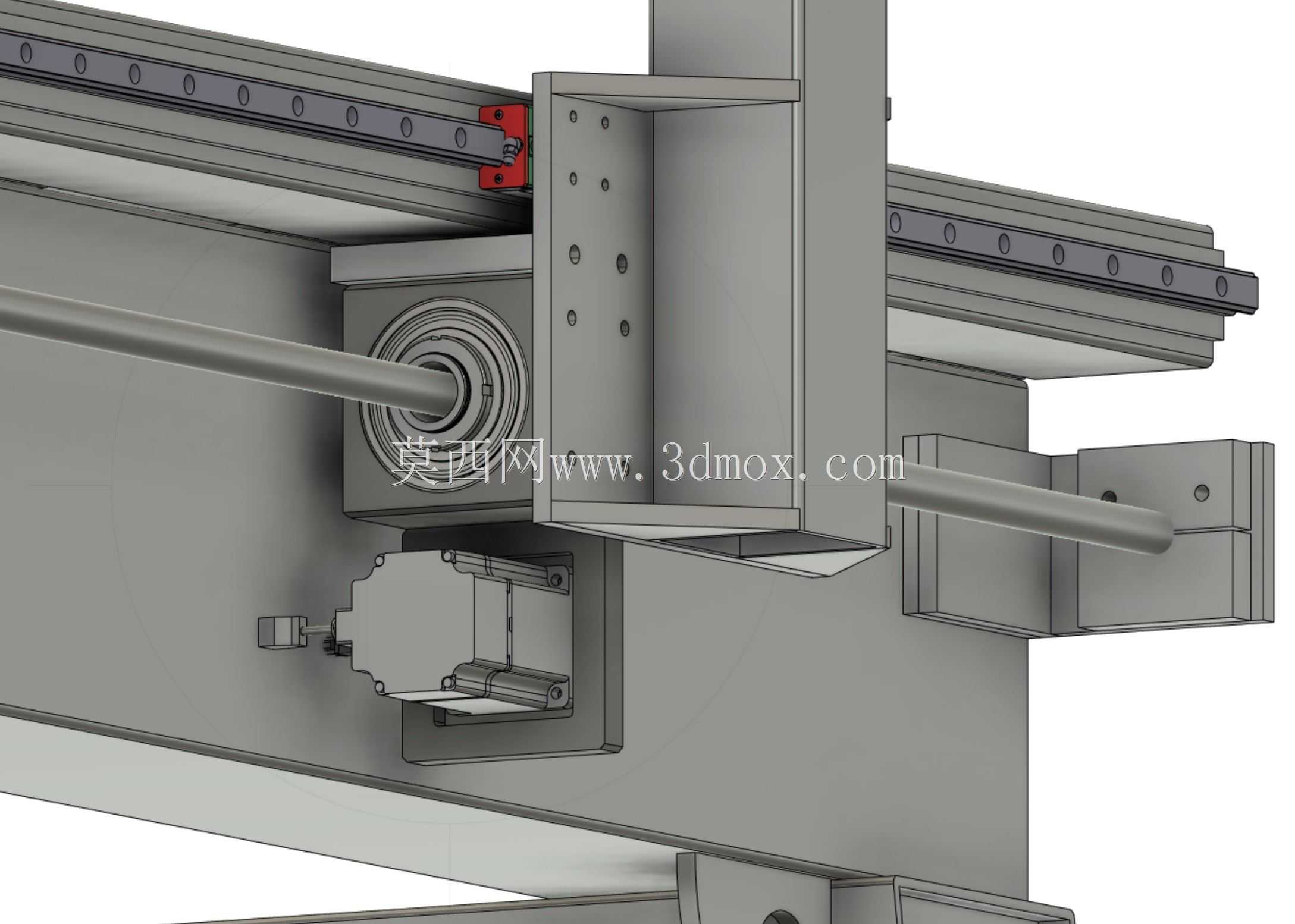

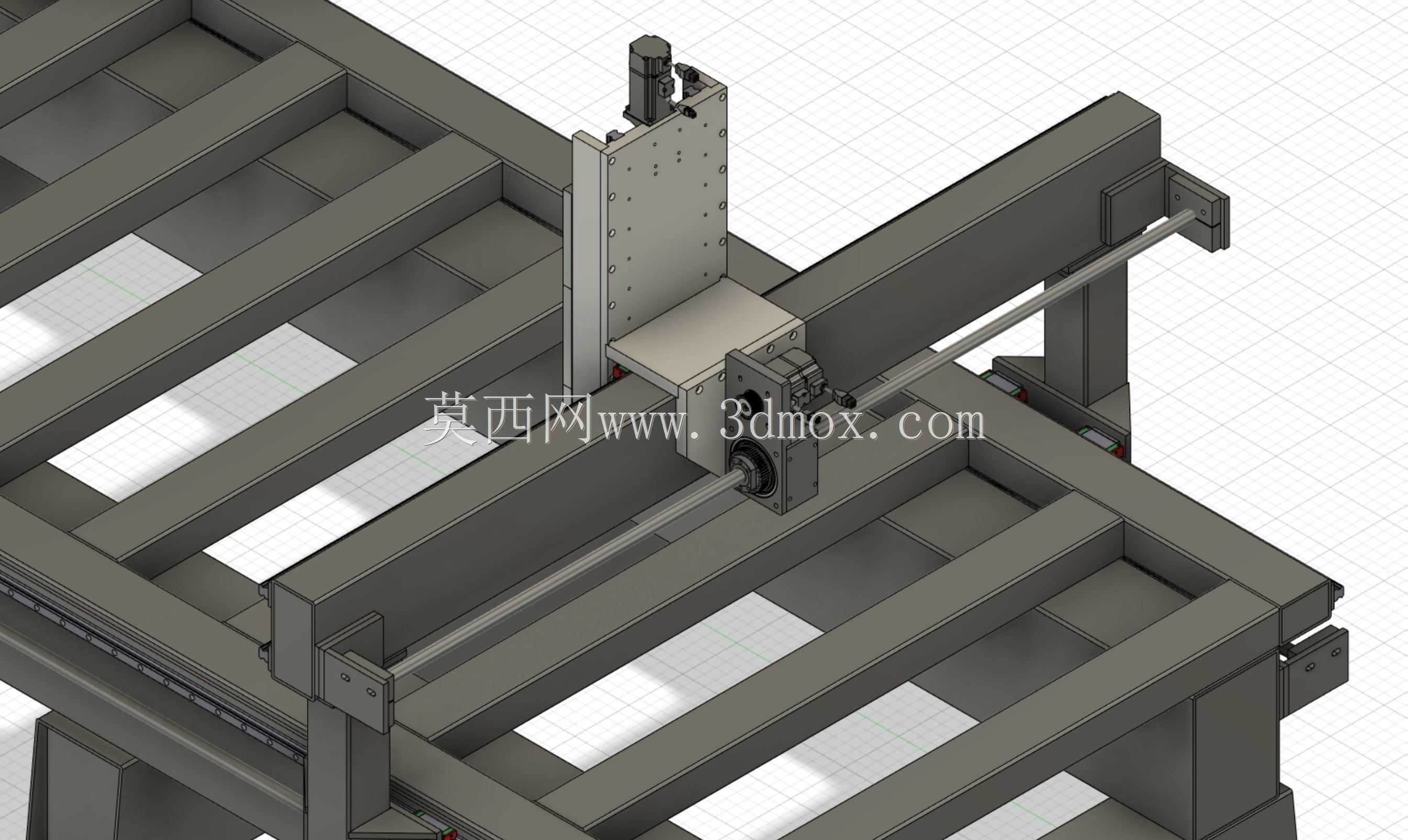

  X向传动采用旋转螺母式滚珠丝杠结构,将丝杠回转驱动转化为螺母带动横梁的直线运动,这种设计可降低长行程下丝杠的自重挠曲变形量,相比传统丝杠旋转的传动方案,在大跨度幅面的设备上能更好地保持传动刚性与重复定位精度,X向导轨布置在床身两侧的纵向支撑梁上,采用双导轨四滑块的承载布局,可抵消加工过程中Z轴主轴端产生的侧向切削力矩,避免横梁运行过程中出现俯仰或偏摆误差。Y向传动同样匹配旋转螺母式滚珠丝杠结构,导轨布置在横梁的前侧安装面,滑座通过双滑块与导轨连接,承载Z轴主轴组件的全行程移动,传动组件与导轨的安装面均预留了刮研余量与调整垫铁安装位,装配时可通过配磨垫铁调整导轨的直线度与平行度,补偿焊接机架的焊接变形量,保证运动轴的运行平顺性。

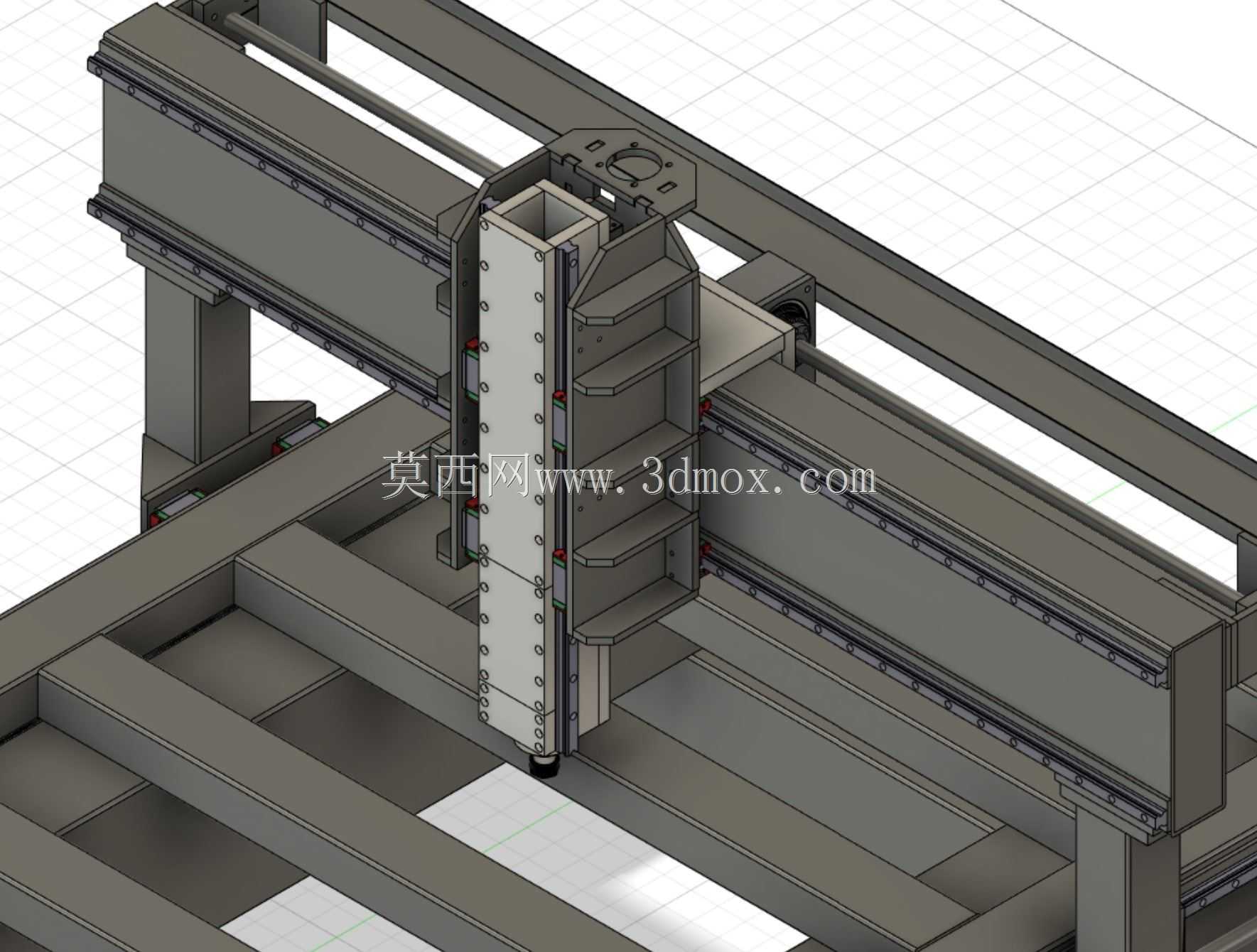

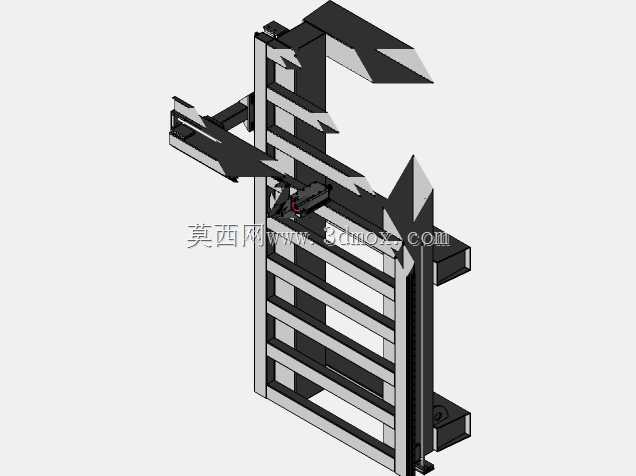

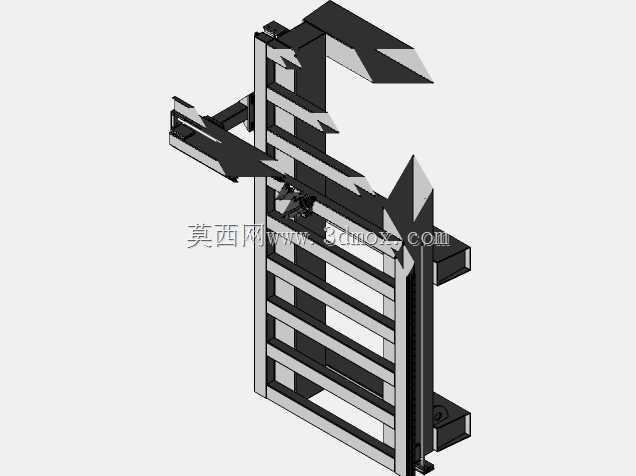

  Z轴部分预留了两种可选设计的安装接口,可根据加工负载需求选配不同行程、不同刚性的主轴滑台结构,适配不同功率的电主轴安装,满足从轻质材料高速雕刻到厚板材重切削的不同加工需求。安装边界方面,床身底部预留了地脚螺栓安装孔与调平地脚的安装位,可直接固定在硬化的车间混凝土地面上,设备整体的外接尺寸可根据加工幅面灵活调整,常规1325幅面的版本占地尺寸与同规格木工雕刻机的安装空间通用,无需额外改造车间场地即可完成部署,机架的各焊接连接处均设计有加强筋板,可抵消高速往复运动过程中产生的振动,避免振动传导至主轴端造成加工表面出现振纹,影响工件加工质量。
