海德汉ER430高精度旋转编码器结构设计

旋转编码器是工业自动化传动系统里不可或缺的位置反馈核心部件，这款海德汉ER430型旋转编码器的三维结构设计，完全贴合实体设备的真实装配逻辑，可直接用于设备选型校核、装配干涉验证、产线布局模拟等工程场景。在实际工业应用中，这类编码器广泛适配数控机床进给轴、伺服电机转轴、自动化生产线输送辊道、工业机器人关节转轴等需要精准转速、角度、位置反馈的工位，能够将转轴的机械角位移、角速度参数转化为标准电信号传递给控制系统，为设备的闭环控制提供精准的位置参考，保障设备运行的定位精度与转速稳定性。

从产品功能特性来看，这款增量式旋转编码器具备坚固的金属外壳结构，能够适配车间内多粉尘、轻度油污的常规工业环境，侧出的线缆接口设计可有效缩减轴向安装占用空间，尾部的快锁式连接结构无需额外工具即可完成线缆的快速插拔与固定，大幅降低现场设备维护的拆装难度。编码器本体的轴端采用标准轴径设计，可通过抱紧式联轴器与被测转轴实现刚性连接，外壳预留的安装法兰孔位完全匹配行业通用安装尺寸，能够直接替换同规格的同类型编码器，无需对原有设备安装位进行二次改造。

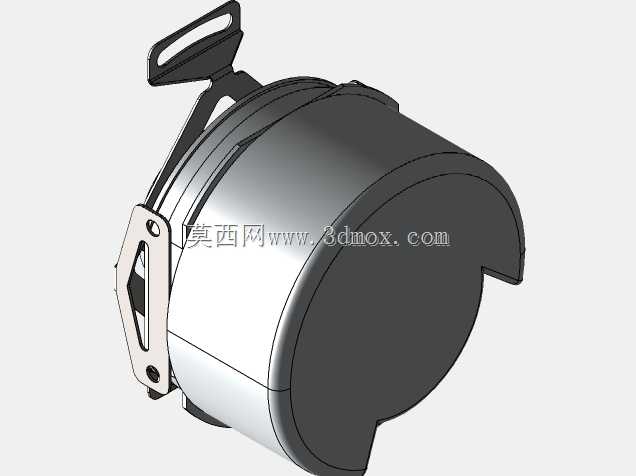

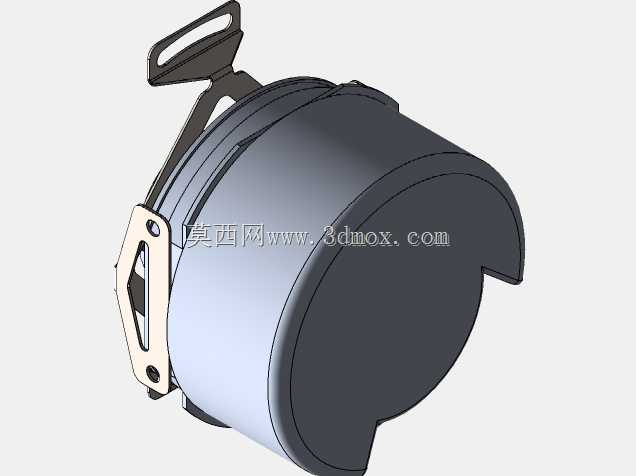

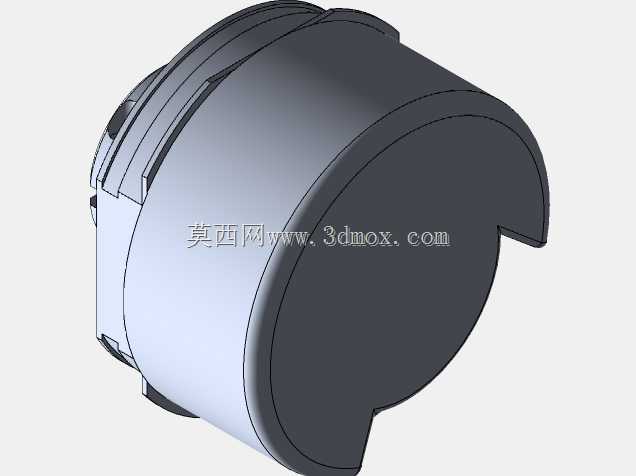

在设计思路上，整个模型完全还原实体产品的结构比例，从金属外壳的防滑纹理、标签区域的标识布局，到轴端的连接结构、线缆的出线弧度，都严格对照实物进行1:1建模，既还原了产品的外观细节，也完整保留了所有安装配合面的尺寸边界。模型的整体外形为圆柱形结构，轴向总长度控制在适配多数紧凑安装空间的范围内，最大外径符合同规格编码器的通用尺寸，安装法兰的孔位间距、轴伸长度、线缆弯折半径都严格遵循实际产品的安装边界要求，在进行虚拟装配时可直接验证与周边部件的间隙是否合理，提前规避现场安装可能出现的干涉问题，为机械设计阶段的选型、布局、装配验证提供可靠的三维参考。
