实验室小型多工位平行电泳处理装置

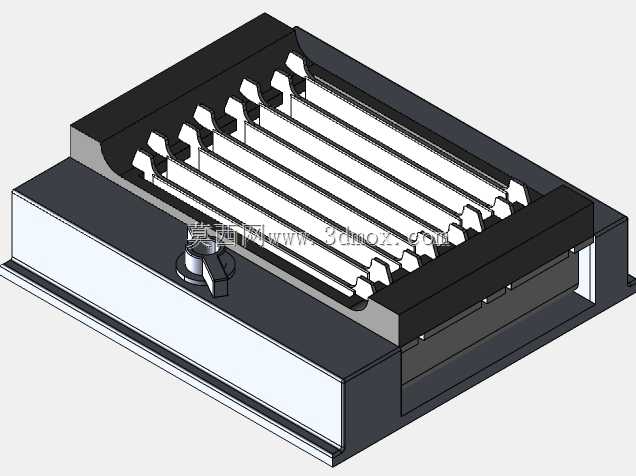

该装置为面向材料表面改性、小型工件电泳涂覆实验场景设计的台式平行工位电泳处理设备，主要适配高校材料实验室、小型研发部门的小批量试样电泳作业需求，可完成金属薄片、微型结构件的电泳沉积、电泳涂装、电化学表面处理等实验操作，能够在恒定电场环境下为多组平行试样提供一致的反应条件，减少单组实验的变量干扰，提升平行实验的数据可靠性。设备整体采用台式槽体集成式结构，下部为储液与控制集成腔体，上部为多工位平行电极排布的作业区，整体外形为方正台式结构，可直接放置于标准实验台台面使用，安装边界无需额外预留过大操作空间，仅需在设备正面预留操作旋钮的操作空间、上部预留试样取放的垂直空间即可，无需复杂的外接管路改造，适配常规实验室的水电接入条件。上部作业区设置了八组成对排布的平行电极工位，每组工位可独立装夹待处理试样，电极采用平行等距排布设计，能够保证每组工位间的电场强度均匀一致，避免不同工位间的电场干扰，确保同批次处理的试样沉积层厚度、表面成膜质量保持均一。下部集成腔体内部可容纳电泳工作液，腔体侧壁做密封处理，防止工作液渗漏影响实验环境，正面设置的调节旋钮可用于调整电极间的电压参数，适配不同电泳工艺的参数需求，无需额外外接独立控制箱即可完成基础参数调节。设计过程中优先考虑实验场景的操作便捷性与工况稳定性，槽体边缘做加高挡边处理，防止实验过程中工作液飞溅污染实验台面，电极工位的装夹端采用快拆式结构设计，可快速完成试样的装夹与拆卸，缩短单批次实验的准备时长，整体结构无复杂的冗余部件，日常清洁维护时可直接擦拭槽体内部，无清洁死角。设备的结构强度可满足常规实验工况的载荷需求，上部工位可承载多组金属试样与电极的重量，下部腔体可容纳足量的电泳工作液，保证实验过程中试样完全浸没于工作液中，避免因液面不足导致的成膜不均匀问题，整体结构重心偏低，放置于实验台时稳定性优异，不会因试样装拆过程中的外力触碰出现移位、倾翻的问题。
