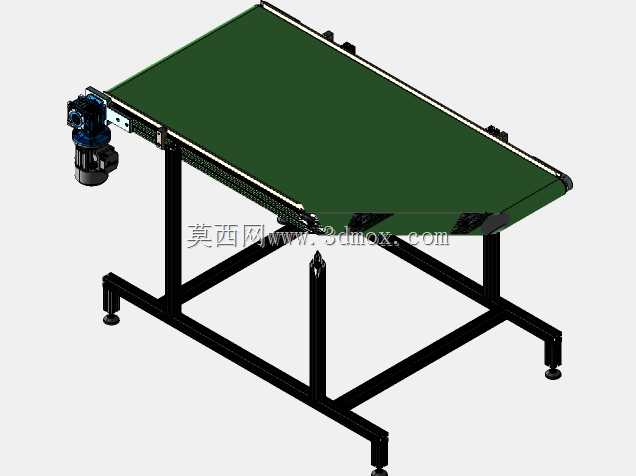

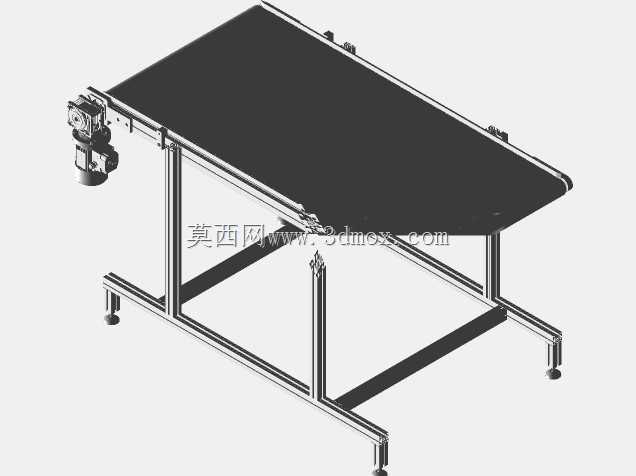

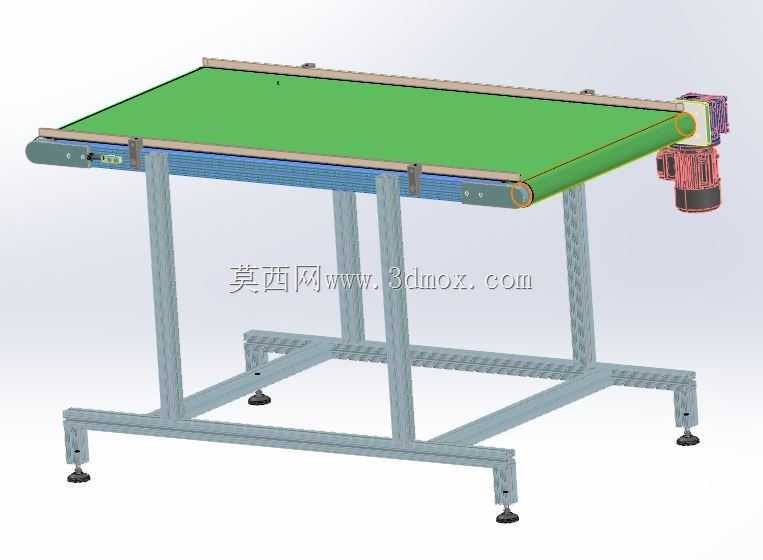

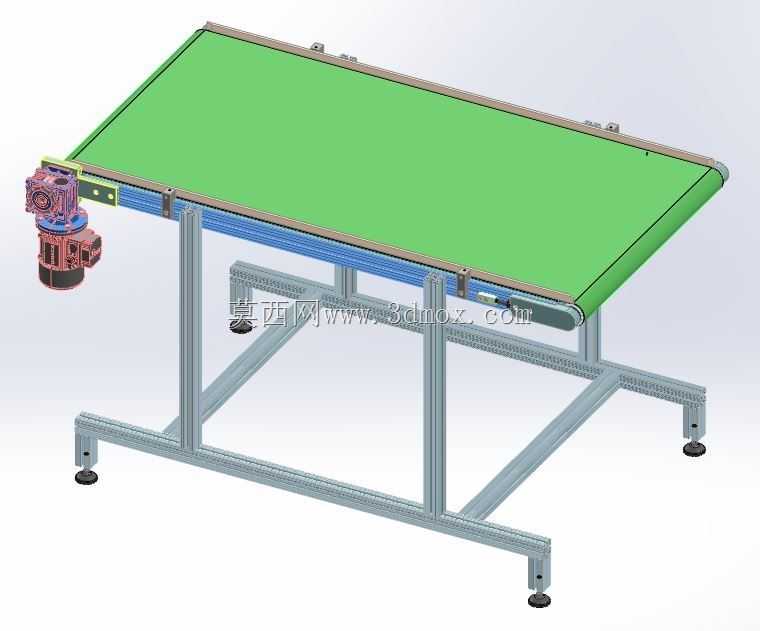

简易铝型材支架水平皮带输送设备

这款水平皮带输送设备主要面向轻型物料的短距离平面转运场景，常见于电子元器件组装流水线、小型包装件分拣工位、食品外包装输送环节、轻工产品工序间转运等作业场景，可独立作为单段输送单元使用，也可多段拼接组成长距离输送线，适配不同车间的布局需求，能够平稳输送重量较轻的盒装、袋装、片状工件，避免工件在转运过程中出现磕碰、滑落问题。设备采用工业铝型材作为主体机架材质，机架通过型材专用角件与螺栓拼接组装，无需复杂焊接工艺，安装拆卸便捷，后期调整机架长度、高度的灵活度更高，机架底部配置可调节脚杯，能够适应不平整的车间地面，通过调整脚杯高度可将输送面调整至完全水平状态，保障皮带运行时不会出现跑偏、物料偏移的问题。驱动端采用侧装式减速动力单元，直接与主动辊筒连接传动，减少了中间传动环节的动力损耗，动力输出平稳，可根据输送物料的重量、输送节拍需求匹配对应转速，实现0.1-0.5m/s范围内的稳定输送速度调节，满足不同生产节拍的输送要求。输送面采用绿色哑光PVC皮带，表面摩擦系数适中，既能够保障物料放置后不会随皮带启停出现滑动，也不会因摩擦力过大导致物料取放受阻，皮带边缘做了封边处理，降低长期运行过程中的皮带磨损速率，延长皮带使用寿命。设备两侧预留了标准型材安装槽位，可根据实际使用需求加装光电传感器、挡料条、导向护栏、工位工作台等附属配件，适配不同的生产作业需求。从安装边界来看，设备整体宽度控制在常规流水线适配范围内，长度可根据实际工位需求做模块化调整，机架底部支撑腿的横向跨距经过力学优化，在保障机架整体稳定性的前提下，尽可能减少底部占用空间，方便车间内布线、物料周转车通行，设备整体高度适配常规站立作业的工位高度，作业人员无需弯腰即可完成物料取放操作，降低长期作业的疲劳感。设计过程中优先考虑了设备的通用性与易维护性，辊筒两端采用标准轴承座安装，后期更换轴承、维护辊筒时无需拆解整个机架，皮带张紧结构设置在设备两端的从动辊位置，通过调节螺栓即可快速调整皮带张紧度，校正皮带跑偏问题，日常维护操作简单，无需专业工具即可完成常规调试保养工作。
