长距离管道施工作业运输承载装置

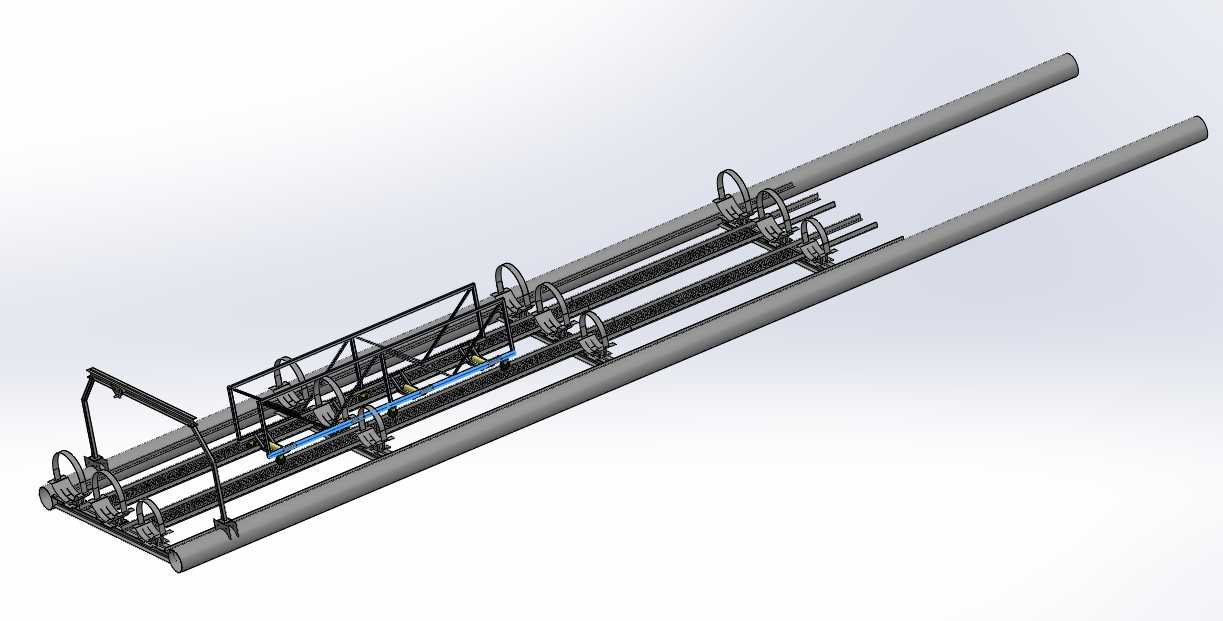

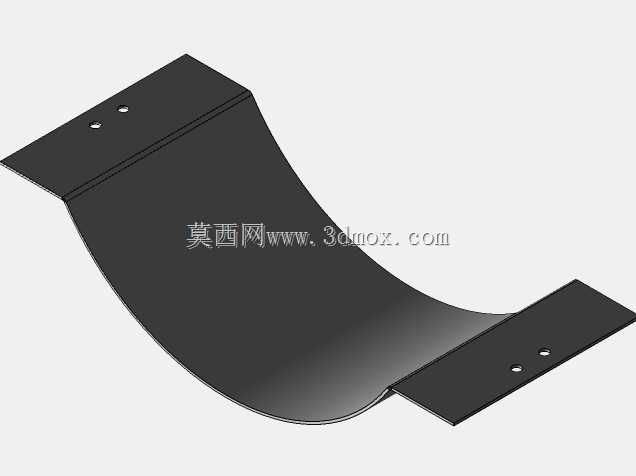

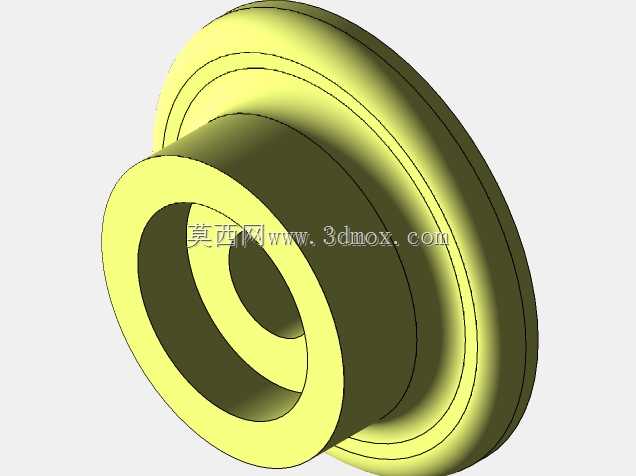

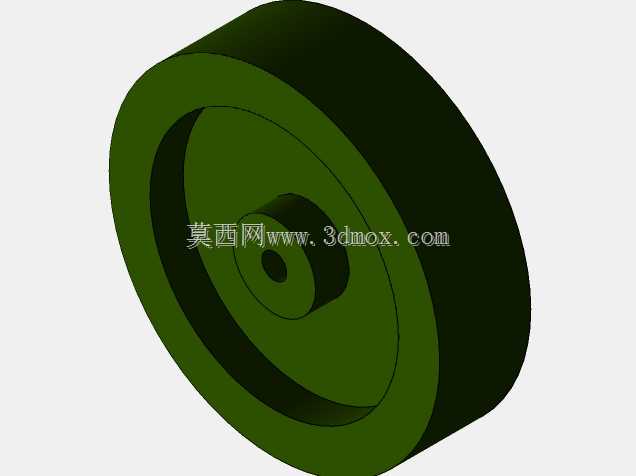

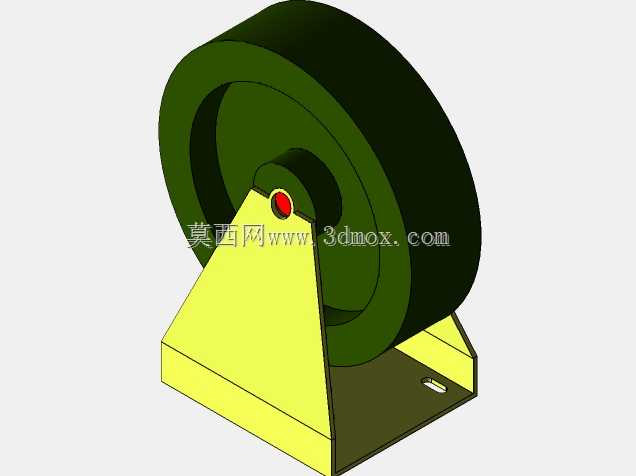

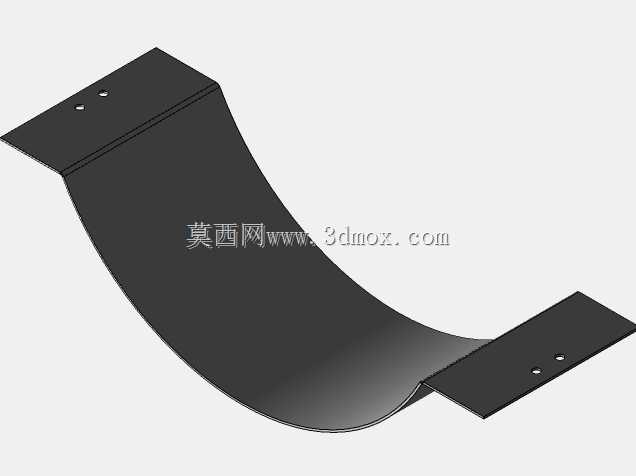

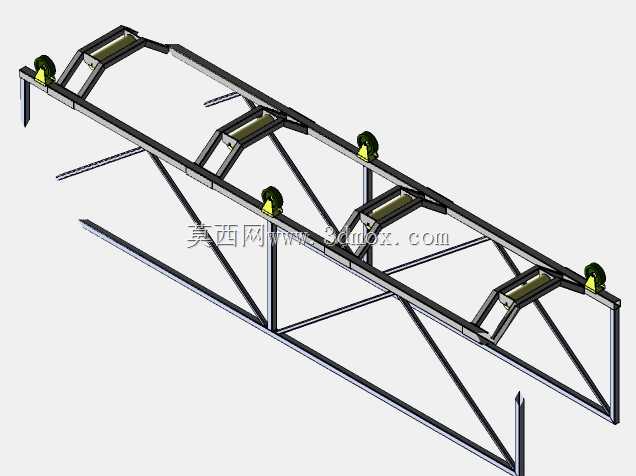

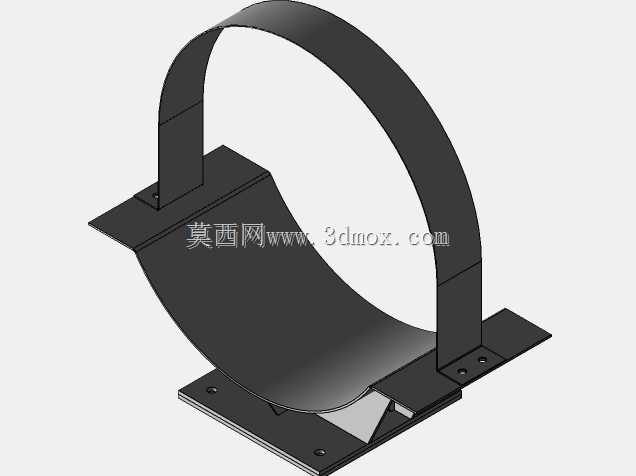

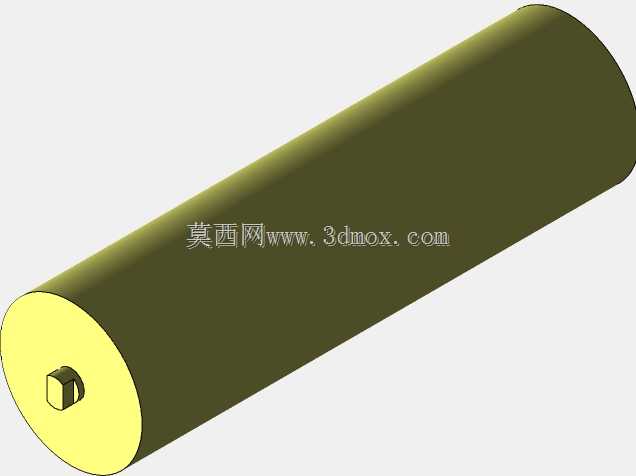

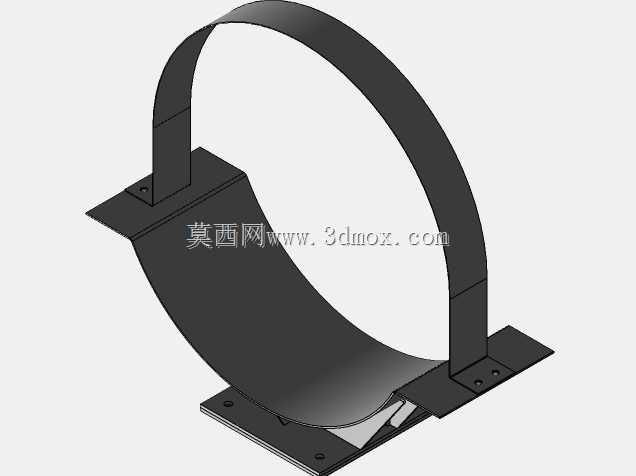

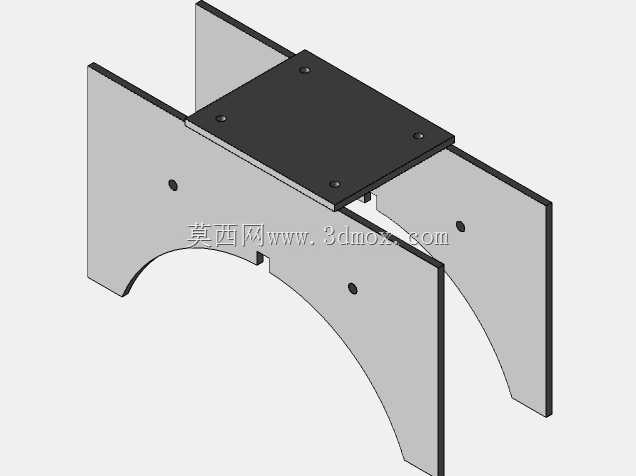

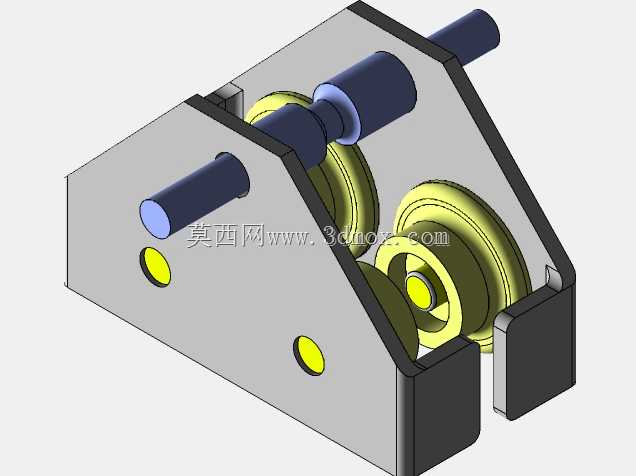

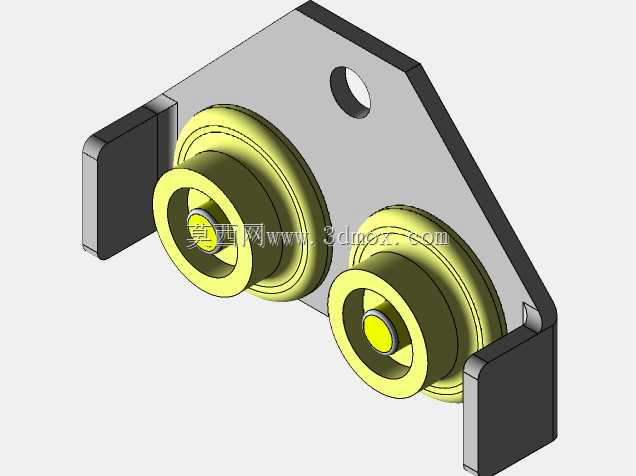

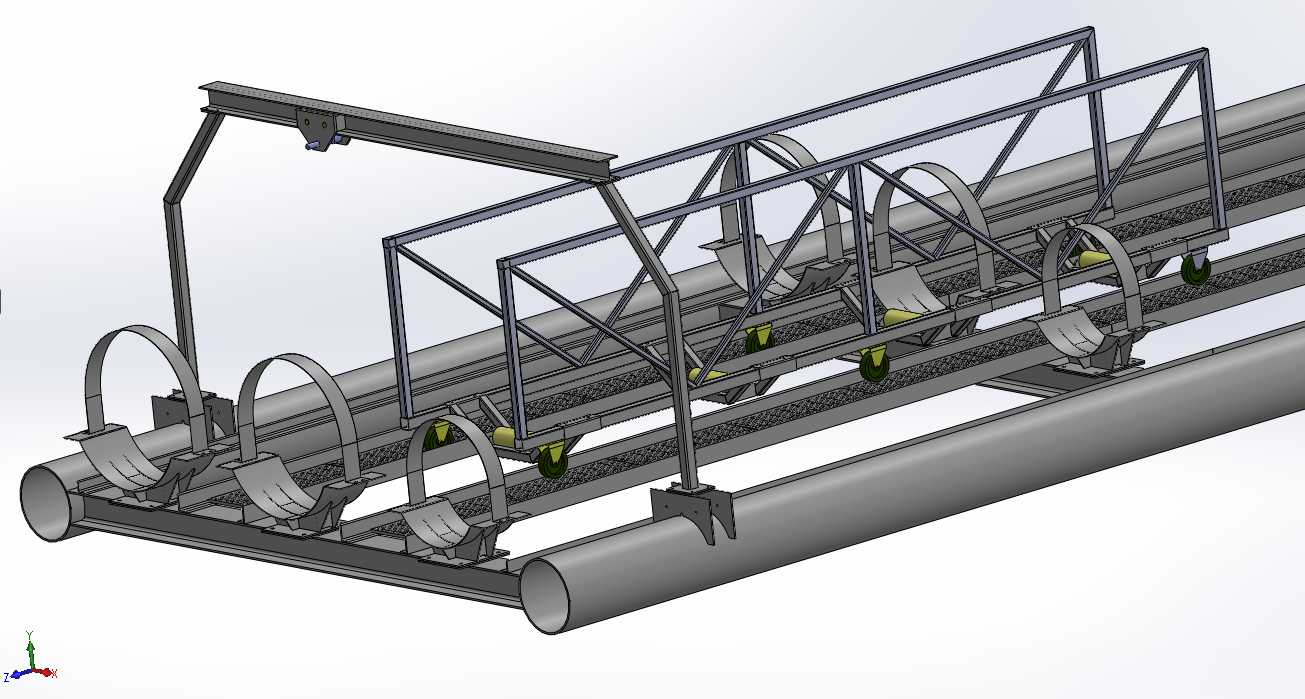

这款管道运输承载装置主要面向长距离管线铺设、地下管廊施工、大型厂区工艺管道安装等作业场景，解决传统管材转运过程中依赖大型吊装设备、狭窄作业面无法灵活通行、多根长管道同步转运易错位磕碰的痛点，能够在已铺设的基准管道上平稳行进，完成后续管材、施工辅材以及小型作业工具的沿线路转运，大幅降低长距离管线施工中的物料倒运成本，减少作业人员的负重搬运强度。从功能设计来看，装置采用双轨骑跨式结构，底部设置多组适配管道外径的导向滚轮组，滚轮采用耐磨尼龙材质搭配深沟球轴承，既能够避免行进过程中刮伤管道外防腐层，又能降低滚动阻力，保证装置在带坡度的管线路径上也能平稳移动不卡滞；框架主体采用标准型钢焊接成型，整体做了镀锌防锈处理，能够适应户外潮湿、多扬尘的施工环境，框架上设置多组可调节的管材固定抱箍，抱箍间距可根据待转运管道的长度灵活调整，适配不同管径、不同长度的管材固定需求，避免转运过程中管材滑落移位。设计过程中优先考虑了作业的适配性与安装便捷性，整体框架采用模块化分段设计，各段之间采用螺栓连接，无需专用焊接工具即可在施工现场完成组装拆卸，方便转场运输；导向滚轮的安装座预留了多档调节孔位，可通过调整滚轮间距适配不同外径的基准管道，无需额外更换配件即可覆盖常见的大口径工程管道规格。在尺寸与安装边界上，装置整体宽度控制在1.2米以内，能够适配狭窄管廊、管沟内的有限作业空间，骑跨基准管道后底部预留50mm的安全间隙，避免行进过程中磕碰管道接口处的焊缝或防腐补口位置；整体额定承载能力可达800kg，可同时承载多根6米长的工程管道沿管线方向行进，装置两端设置有牵引连接点，既可以由作业人员手动牵引移动，也可搭配小型卷扬机实现长距离的自动牵引输送，框架侧面预留了工具挂点与置物平台，可放置焊接工具、防腐材料等施工辅材，兼顾管材转运与施工作业平台的双重功能，有效提升管线铺设作业的整体效率。
