内燃机进气降噪双筒空气过滤装置

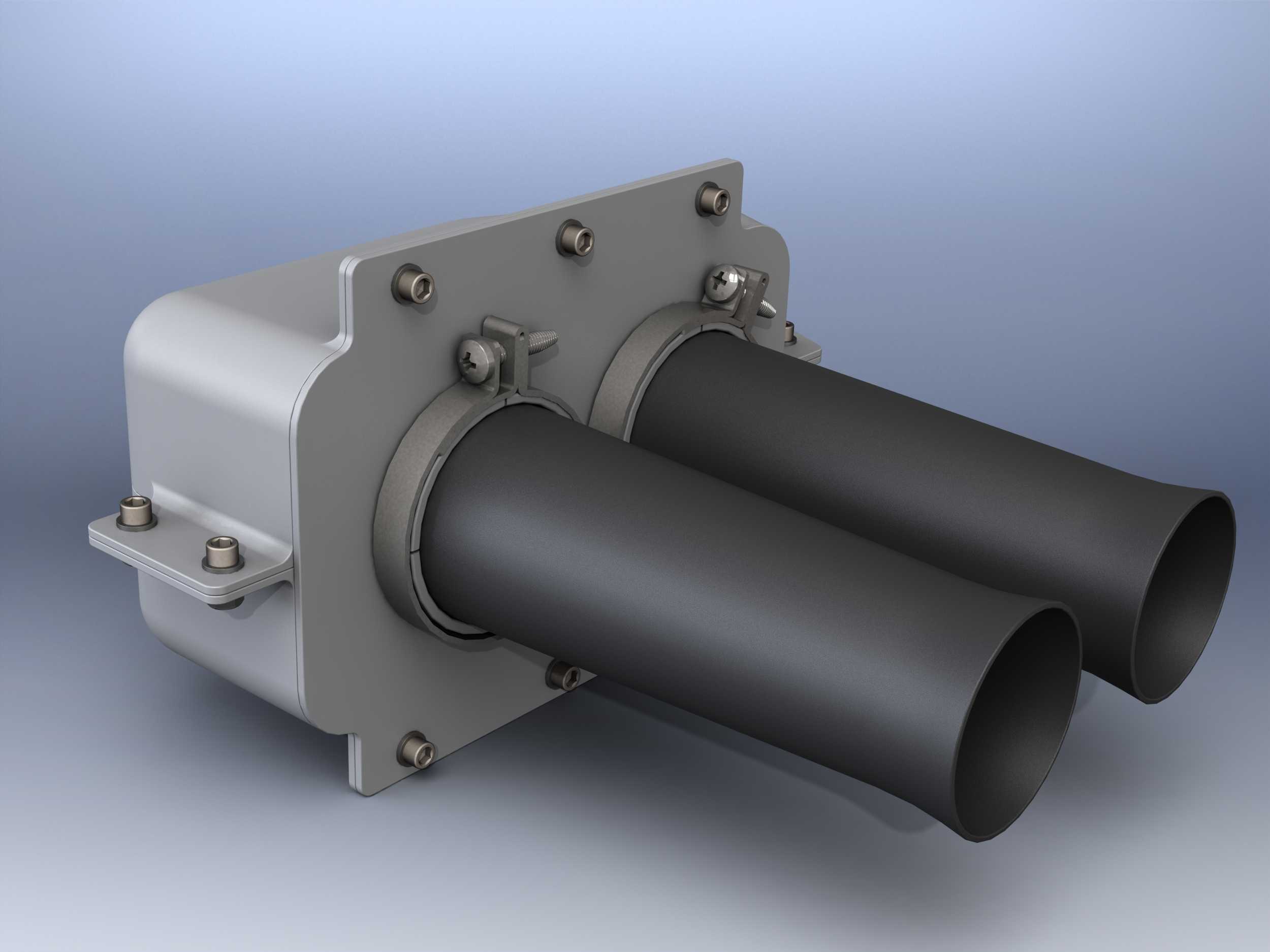

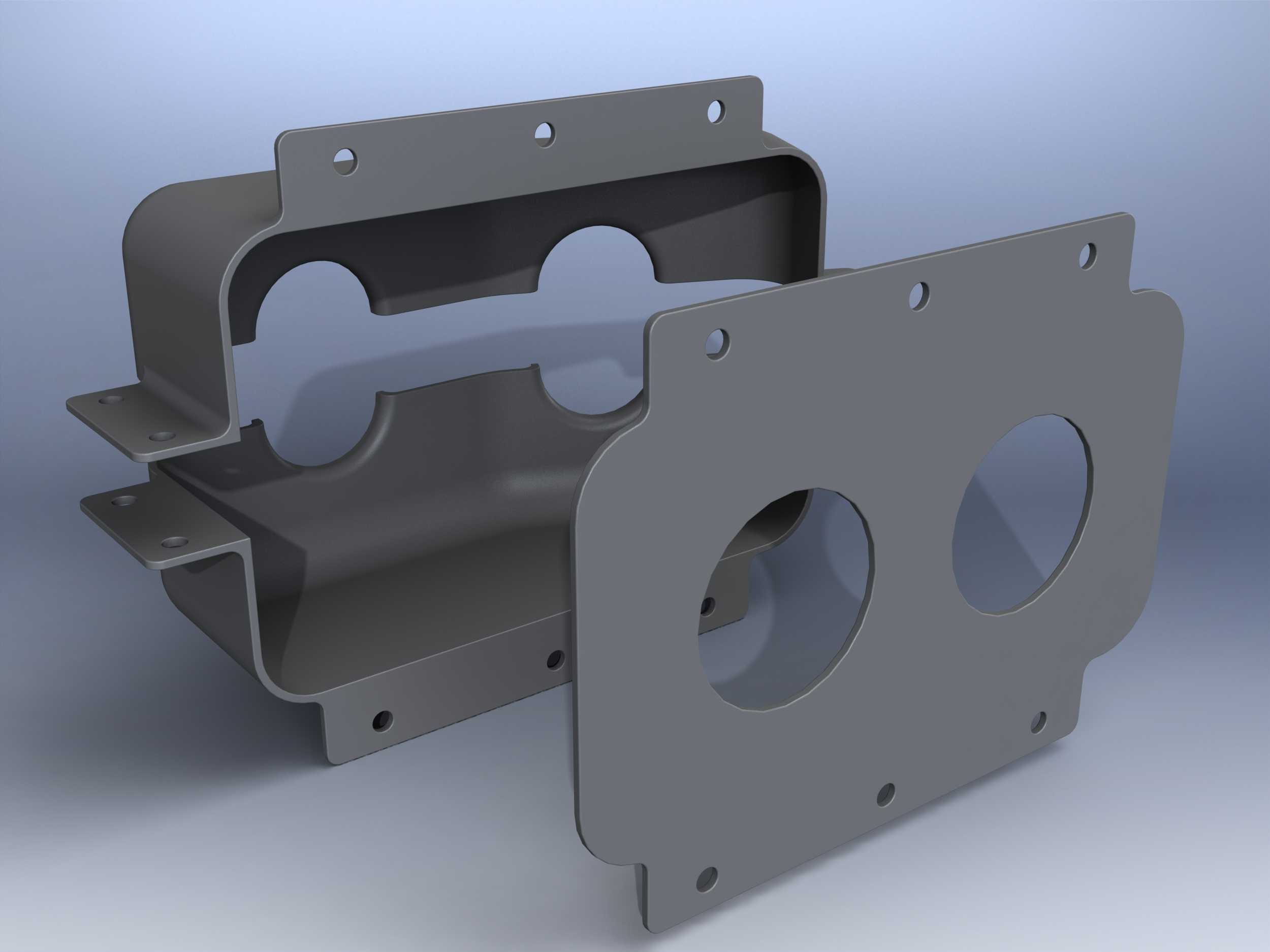

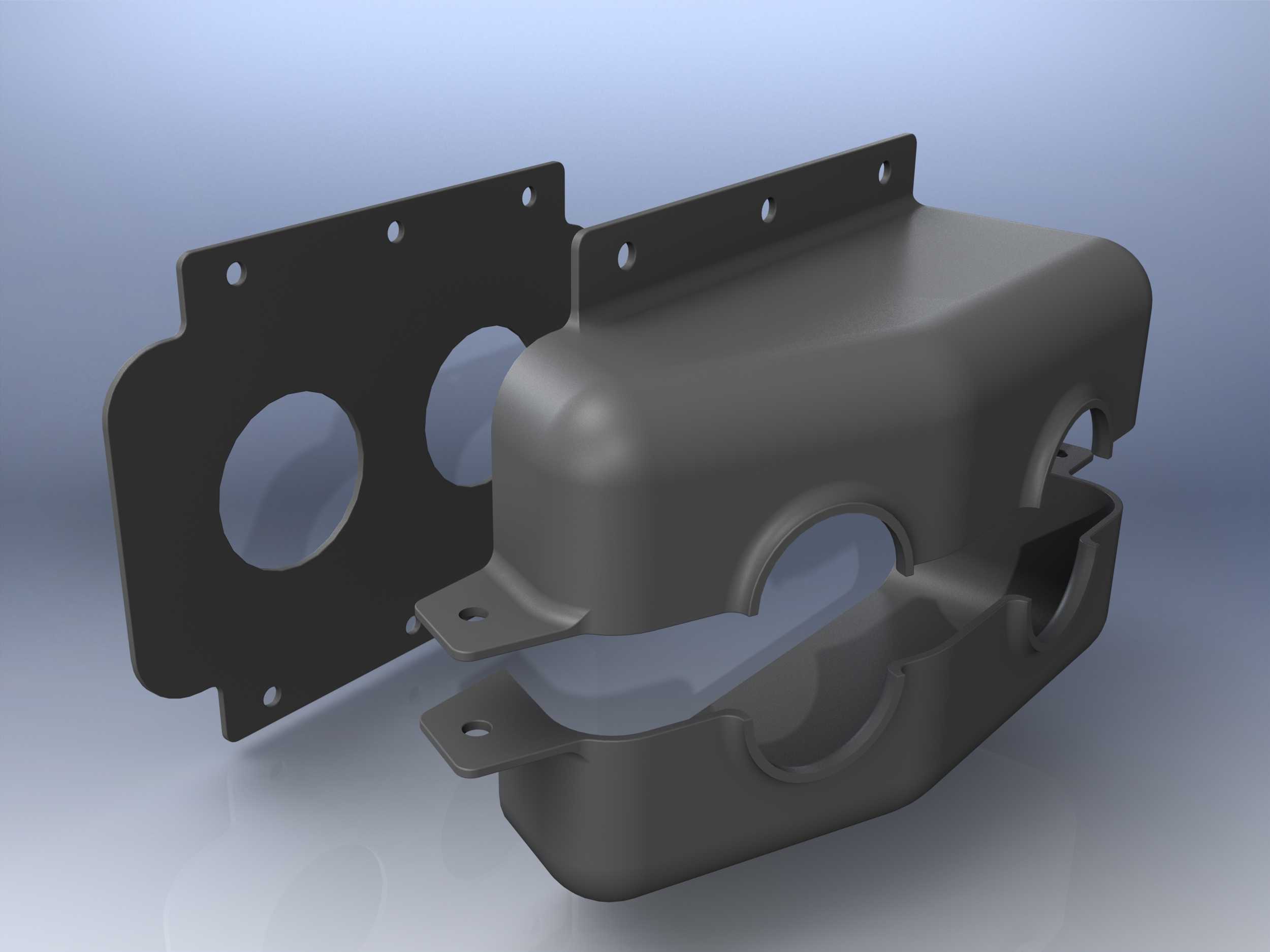

该装置为适配内燃机进气系统的专用空气处理部件，主要应用于搭载化油器式燃油喷射系统的通用内燃动力场景，覆盖小型通用汽油机、农用动力机械、小型工程机械配套动力等多个应用领域，安装位置紧贴化油器喷油器的进气输入端，是进气通路中承担空气预处理功能的核心部件。在实际运行过程中，内燃机工作时会产生较强的进气脉动噪声，同时外界空气中携带的悬浮粉尘、颗粒杂质会随进气气流进入燃烧室，加剧气缸、活塞环等核心运动部件的磨损失效，该装置通过结构设计同时实现进气消声与空气预过滤的双重功能，既可以降低进气口传递出的气动噪声，优化动力设备的运行声品质，也可以对进入化油器的空气进行初步整流过滤，阻挡大粒径杂质进入燃油混合腔，保障空燃比混合精度，减少核心部件的异常磨损。从功能特性来看，装置采用双平行圆筒出气通道设计，相较于单通道同容积结构，双筒结构可以在有限的安装空间内拓展进气通流面积，降低进气阻力，减少高负荷工况下的进气节流损失，保障内燃机的动力输出效率；壳体采用一体化压铸式安装基座，基座上预留多组螺栓安装点位，可直接与化油器的安装法兰面对接固定，无需额外设计转接支架，安装定位精度高，密封性能可靠，能够避免未经过滤的空气从安装缝隙处漏入进气通路。在设计思路上，该装置优先兼顾安装空间约束与功能需求，整体结构采用紧凑式布局，壳体主体为近似方形的密封腔体，双出气筒从腔体侧部平行伸出，腔体内部预留足够的扩张腔容积，利用扩张式消声原理衰减进气脉动的声波能量，实现降噪效果；安装基座上的固定螺栓孔位按照标准化油器安装法兰的孔距设计，同时在基座边角处设置辅助安装支耳，可根据不同的机舱布局选择主法兰固定或支耳辅助固定的方式，适配不同机型的安装需求。从安装边界来看，装置的安装法兰面为平面密封结构，安装时需在法兰面与化油器对接处加装密封垫片，保障腔体的密封性；双筒出气端的轴线与安装法兰面保持平行，整体外轮廓无突出的尖锐结构，安装后不会与周边的燃油管路、线束、机舱覆盖件产生运动干涉，适配多数小型内燃机的机舱布置空间，能够在不改动原有动力系统安装结构的前提下完成加装或替换。
