汽车双横臂独立悬架总成结构设计

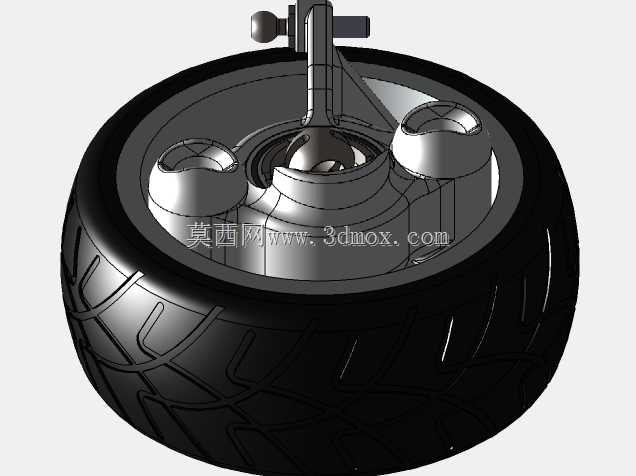

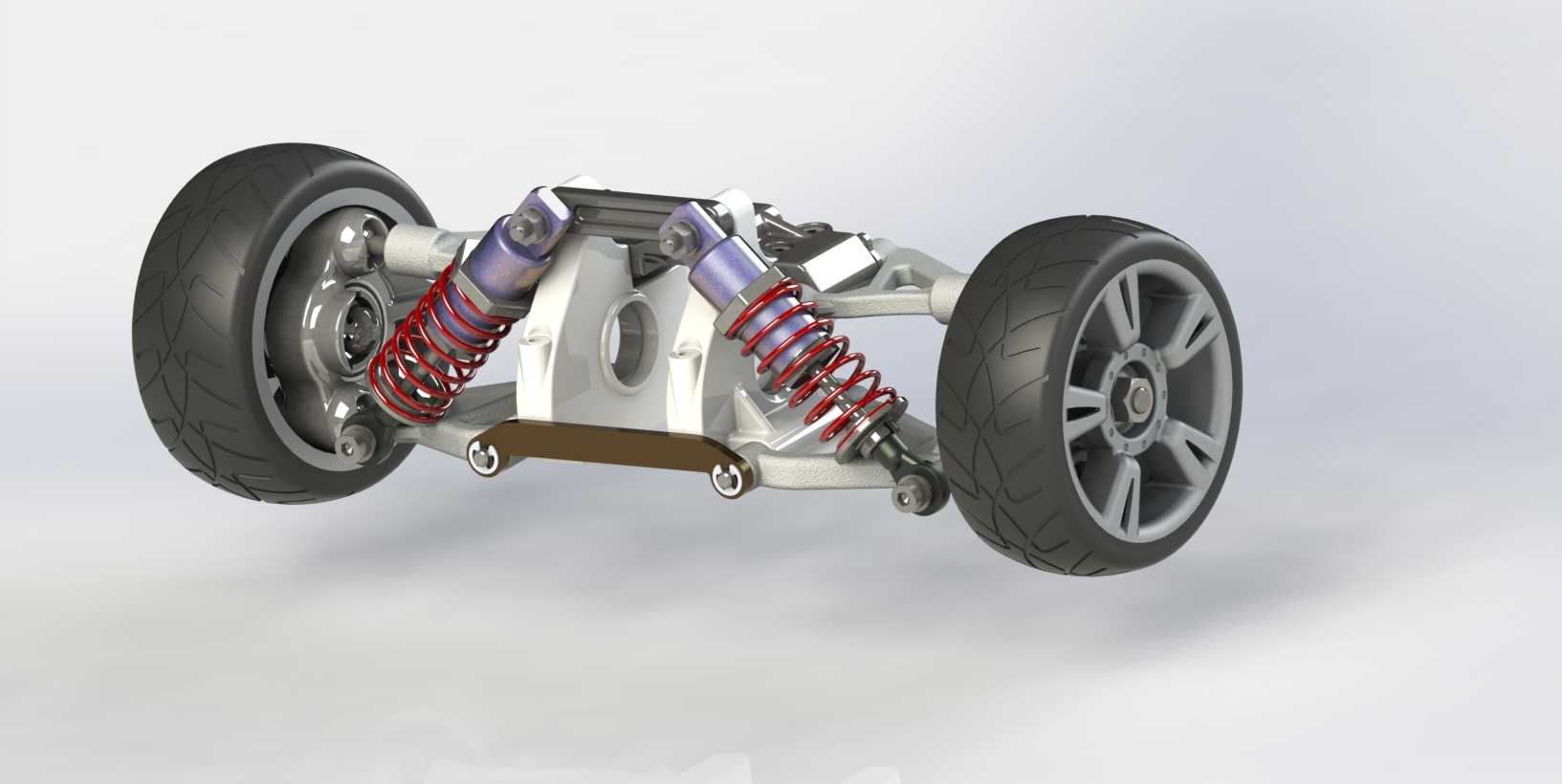

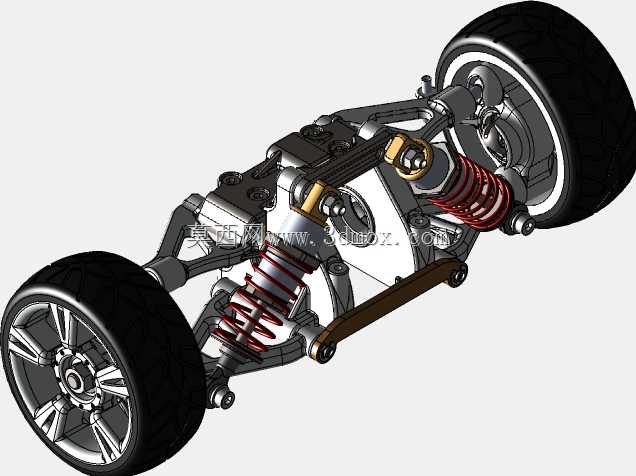

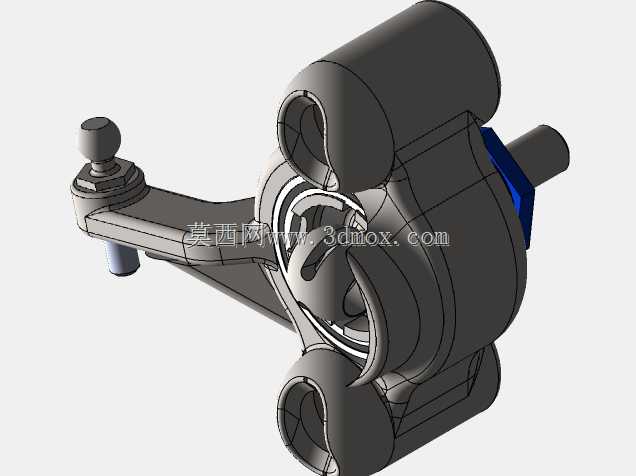

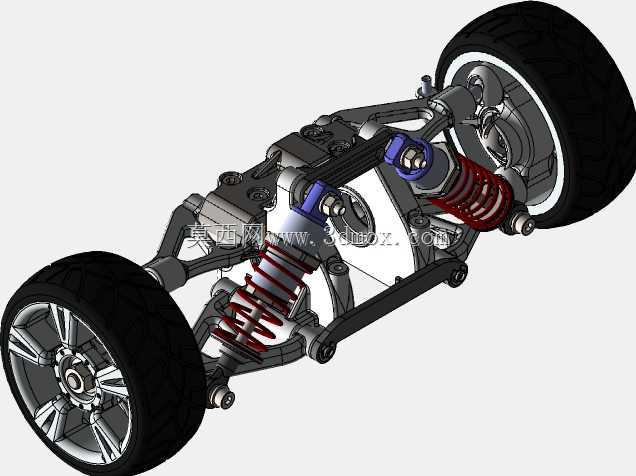

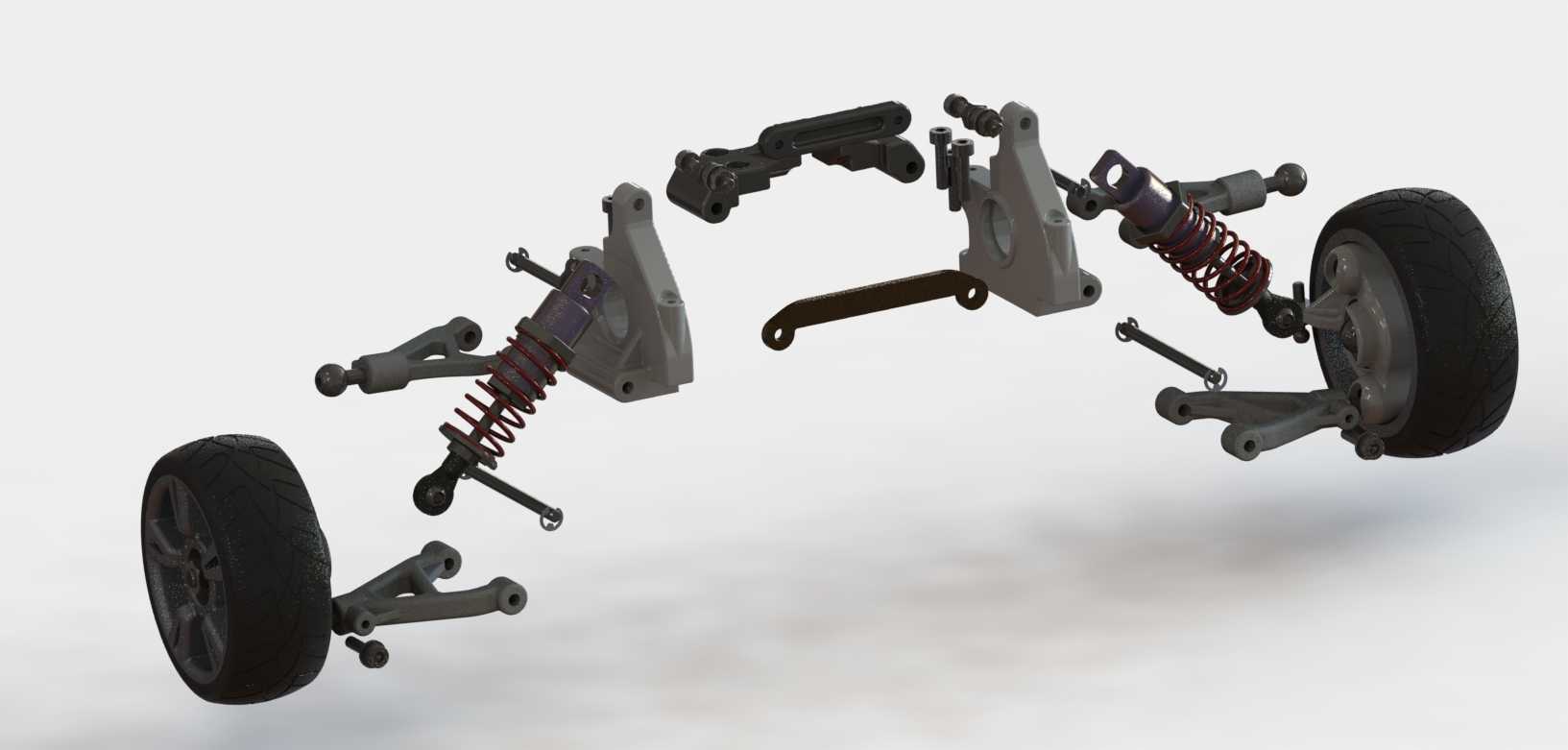

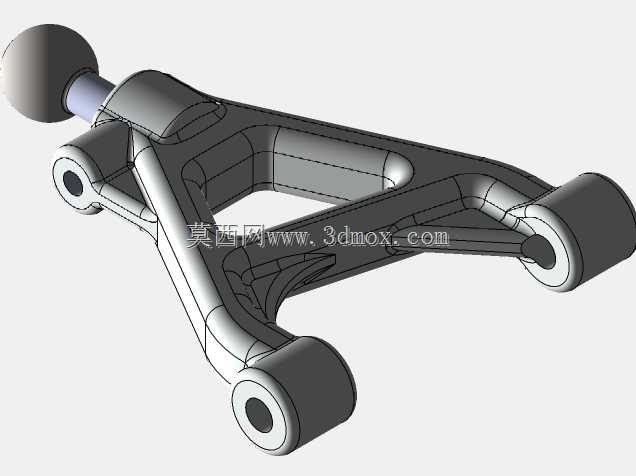

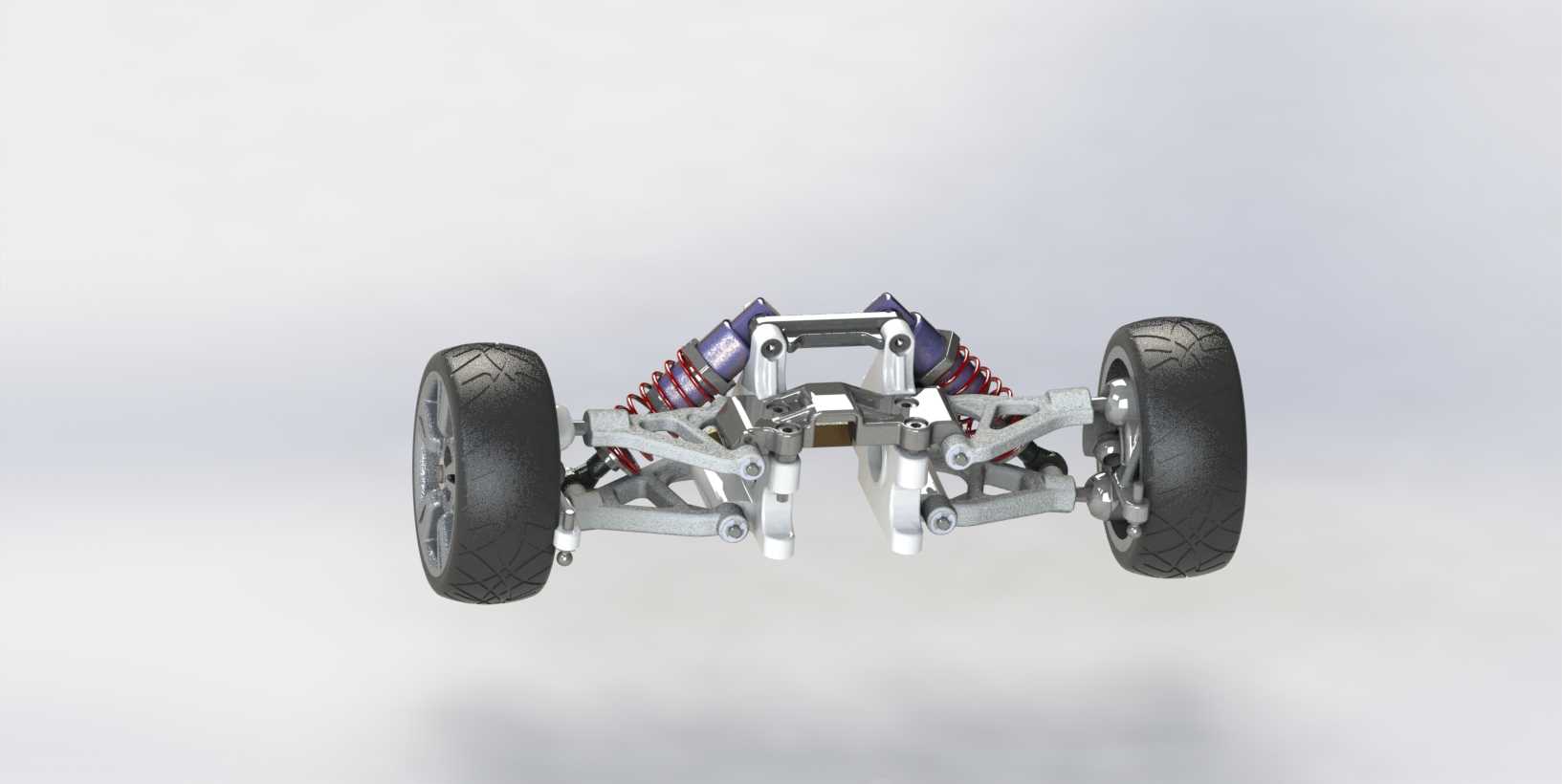

双横臂悬架作为乘用车辆底盘核心行走承载部件，广泛应用于运动型轿车、硬派越野车型以及高性能赛车的前后桥布置场景，承担着连接车轮与车身、传递多维载荷、缓冲路面冲击、精准控制车轮定位参数的核心作用，是决定车辆操控稳定性、行驶平顺性与轮胎接地性能的关键底盘总成。该悬架采用上下不等长横臂的空间连杆布局，上横臂长度略短于下横臂，在车轮随路面起伏上下跳动时，可主动优化车轮外倾角的变化幅度，让轮胎始终保持最大接地面积，避免过弯或颠簸工况下轮胎偏磨，同时兼顾直线行驶的稳定性与转向时的侧向支撑能力。整套总成集成了螺旋弹簧与筒式减震器同轴布置的减震单元，减震器上端通过橡胶衬套与车身减震塔座连接，下端固定在下横臂的安装支座上，可高效过滤路面传递的高频振动，同时抑制弹簧往复弹跳，将冲击载荷平缓传递至车身。上下横臂的内外端均采用橡胶衬套或球铰连接，内端铰接在副车架或车身纵梁的安装点上，外端通过转向节与车轮轮毂总成相连，既保证了连杆摆动的自由度，又能通过衬套的弹性变形衰减行驶中的细碎震动，隔绝路面噪音传递到座舱。转向节集成了刹车卡钳安装位、轮毂轴承安装孔与转向拉杆连接球座，可同时承载车轮的驱动、制动与转向动作，配合横向稳定杆的安装支座，可在车辆过弯时减少侧倾幅度，提升车身姿态控制能力。设计过程中充分考虑了实车安装的边界约束，预留了与副车架连接的四个核心安装点位、减震器塔顶的安装空间、转向拉杆的运动避让间隙，以及刹车管路、轮速传感器线束的固定位置，各部件在全行程跳动、极限转向工况下均无运动干涉，横臂的铰接点位置经过反复优化，可在车轮上下跳动时将前束值变化控制在合理区间，保证转向手感的线性与一致性。整套悬架的承载能力覆盖常规家用车型到高性能车型的载荷需求，弹簧刚度与减震器阻尼匹配可根据不同车型的调校风格灵活调整，既可以偏向舒适取向过滤路面颠簸，也可以偏向运动取向提升支撑性，满足不同定位车型的底盘开发需求。
