汽车传动系统膜片弹簧离合器结构

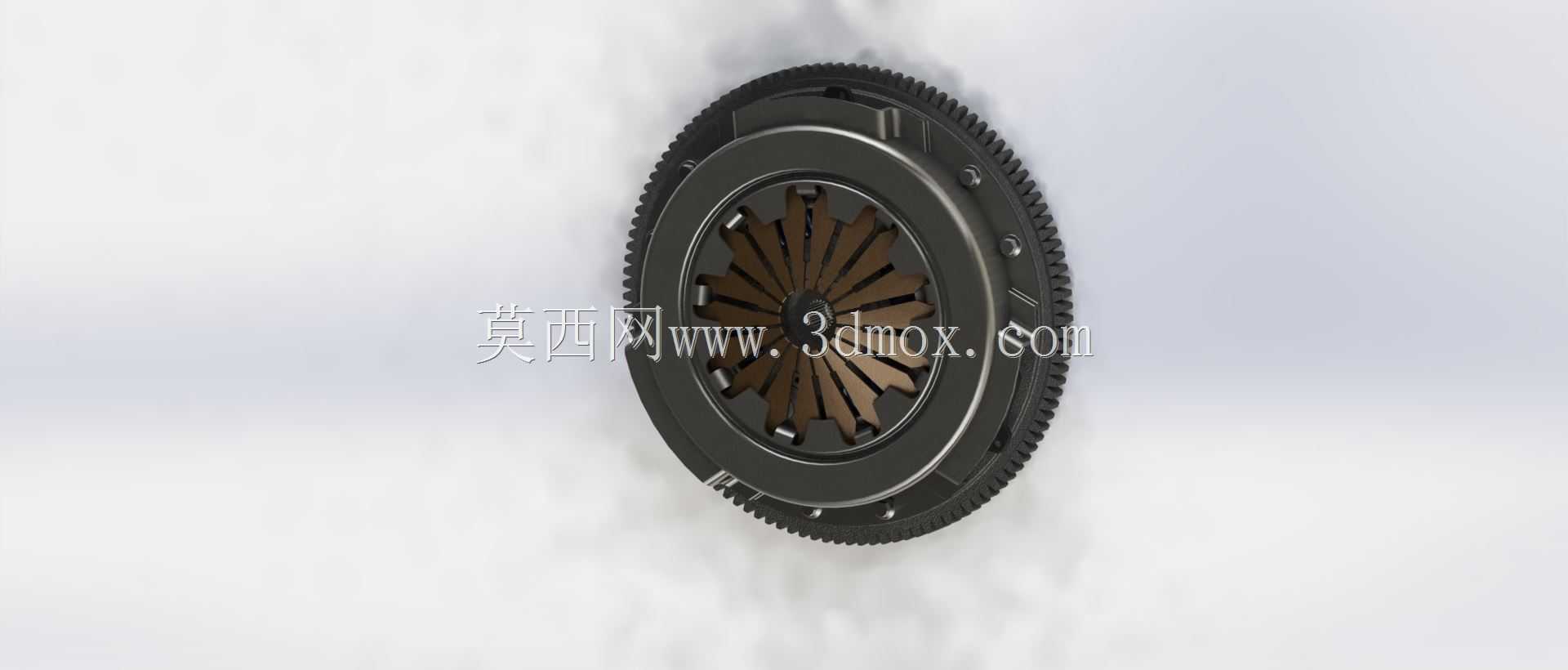

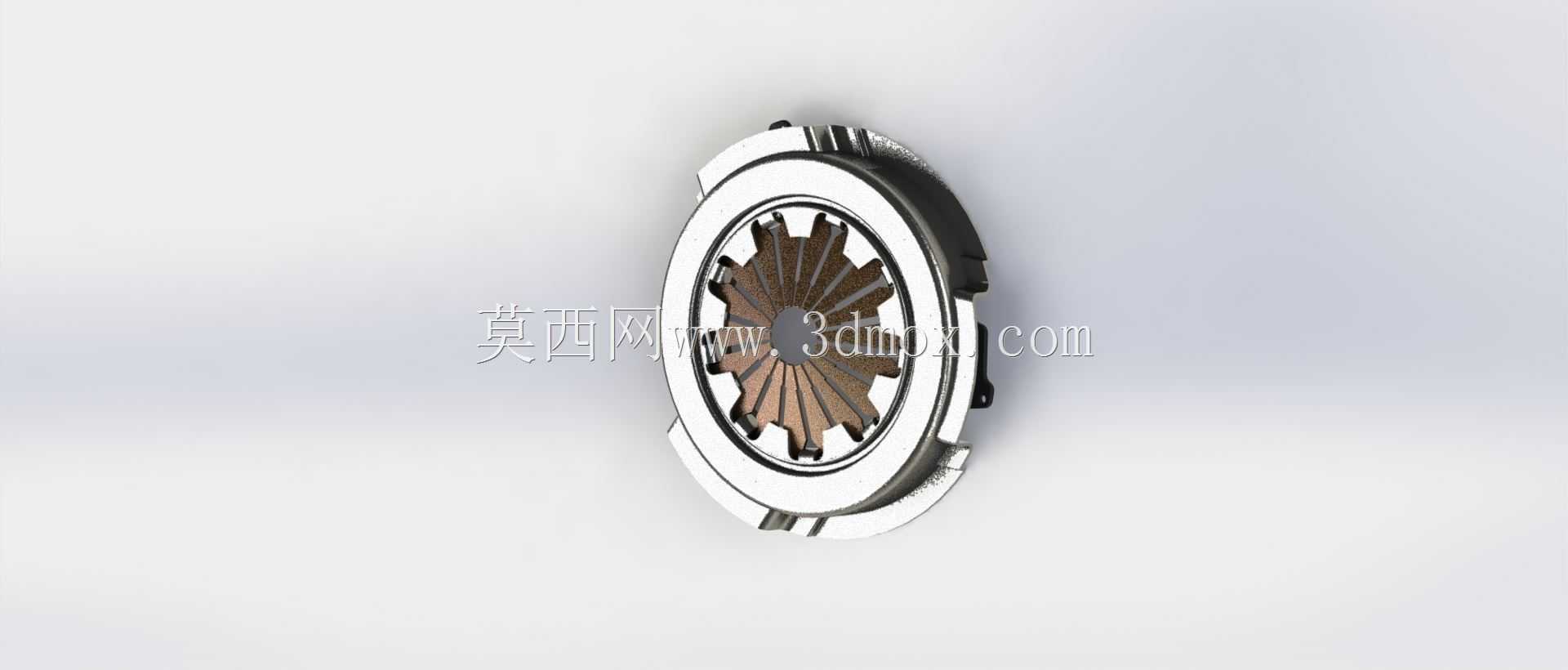

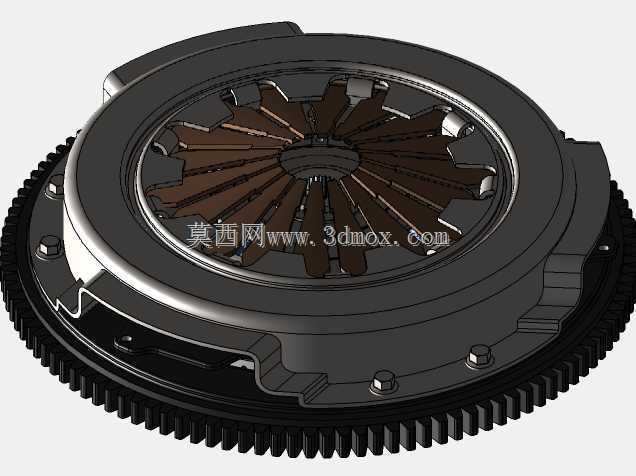

　　这款离合器结构主要适配前置前驱手动挡乘用车辆，布置在发动机飞轮与变速器输入轴之间的动力传递路径上，日常工况下承担动力接合、切断以及过载保护的核心作用，是手动挡传动系统里直接影响驾驶平顺性与动力传输效率的关键部件。从结构设计逻辑来看，该离合器采用膜片弹簧作为压紧元件，替代传统螺旋弹簧与分离杠杆的组合结构，大幅压缩了轴向安装空间，同时膜片弹簧的非线性弹力特性，能够在摩擦片正常磨损范围内保持相对稳定的压紧力，降低使用过程中的踏板力变化幅度，减少驾驶操作疲劳。设计阶段优先考虑了安装边界的适配性，离合器盖总成通过周向均布的螺栓与发动机飞轮端面连接，定位止口与飞轮中心凸台采用过渡配合，保证装配后的同轴度误差控制在0.2mm以内，

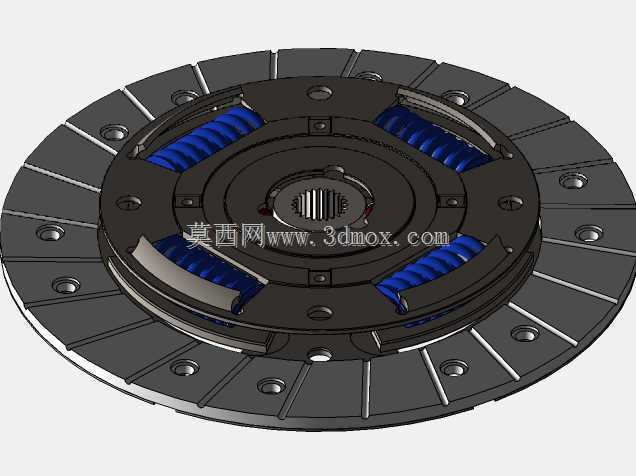

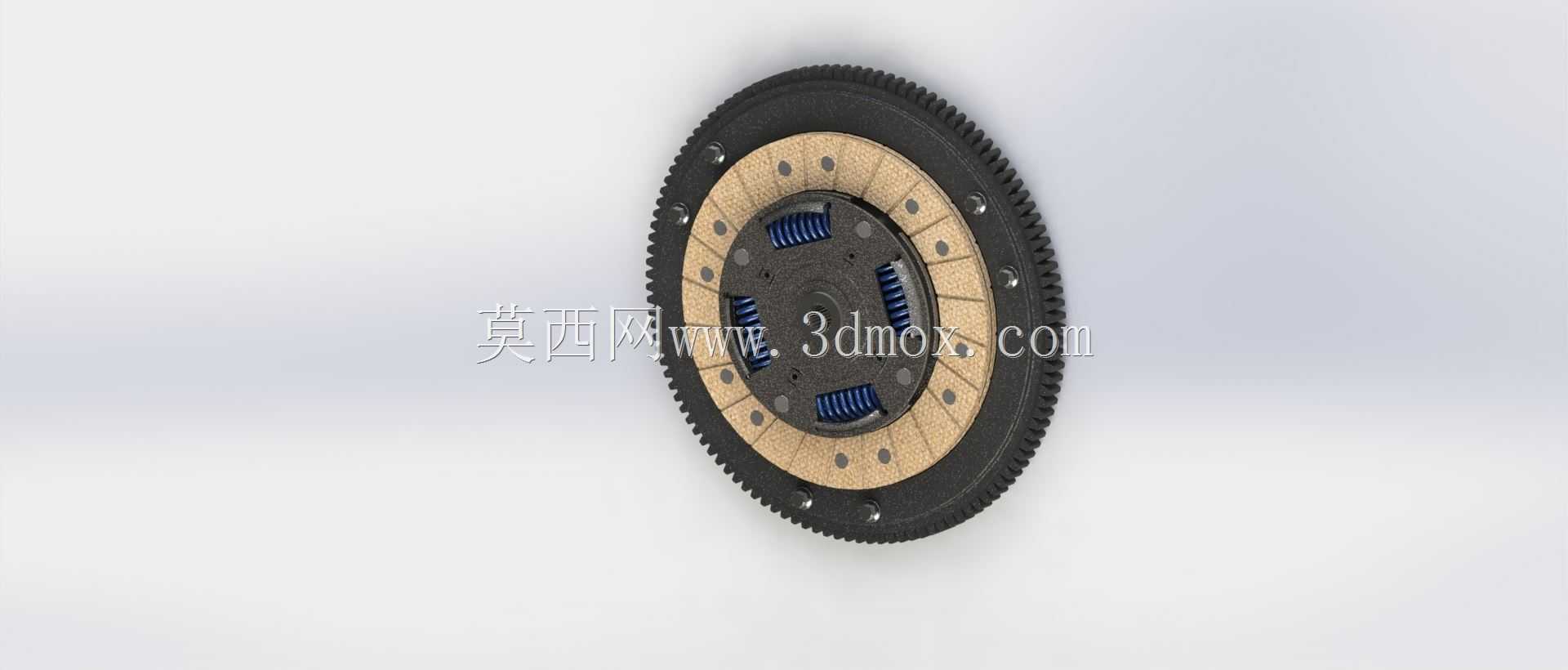

　　避免高速运转时出现动平衡超差引发的整车抖动问题。从动盘总成带有轴向缓冲波形片与扭转减振弹簧，波形片在接合过程中提供渐进式的压紧接触，避免动力突然接合带来的冲击，扭转减振弹簧则能够吸收发动机输出的扭转振动，降低传动系统的共振风险，减少变速器齿轮的冲击载荷。实际应用场景中，车辆起步时离合器处于滑磨状态，摩擦片逐步压紧将发动机动力平顺传递至变速器，换挡过程中离合器彻底分离，切断发动机与变速器之间的动力连接，保证换挡齿轮副能够顺利啮合无冲击，当传动系统承受超过设计阈值的冲击载荷时，摩擦片会出现短时滑磨，避免过大扭矩直接冲击变速器齿轮与发动机曲轴，保护核心传动部件不受损坏。外形尺寸方面，该离合器压盘外径适配常见的1.6L-2.

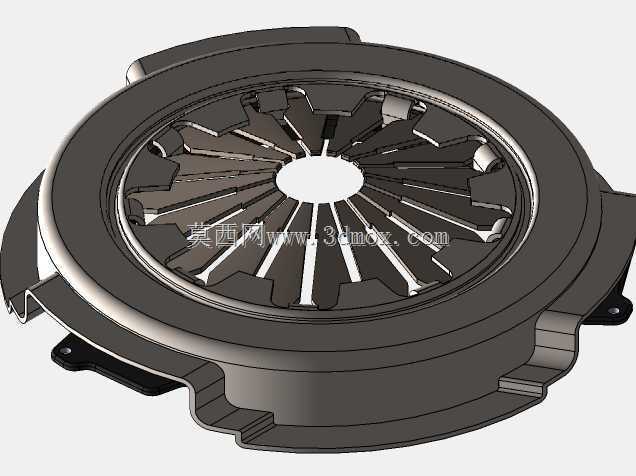

　　0L排量乘用车飞轮安装尺寸，从动盘花键孔尺寸匹配主流手动变速器输入轴花键参数，分离轴承工作行程与膜片弹簧分离指的行程特性做了匹配设计，保证踏板全程操作的力值变化符合人机工程要求，分离指端部采用了硬化处理，降低长期与分离轴承接触带来的磨损，延长部件使用寿命。压盘本体采用灰铸铁材质，具备良好的导热性与耐磨性能，能够承受频繁滑磨产生的高温，避免高温下出现压紧力衰减过快的问题，离合器盖采用冲压钢板结构，在保证足够刚度的前提下降低整体重量，减少旋转部件的转动惯量，提升发动机响应速度。
