长行程线性传动执行模组结构设计

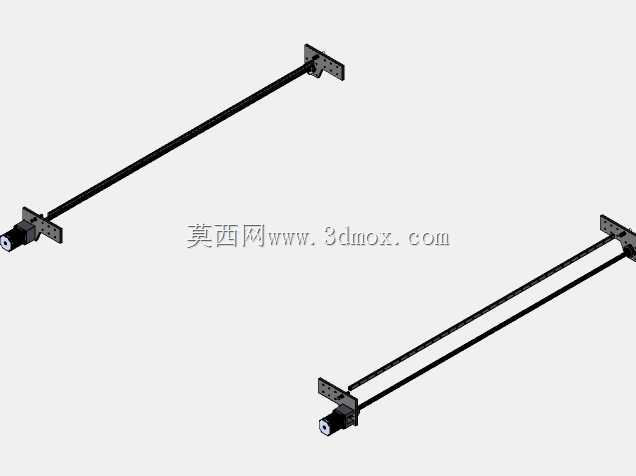

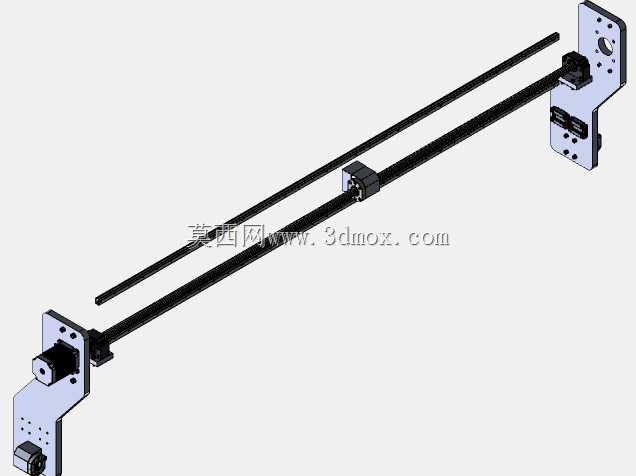

该线性传动执行模组主要面向工业自动化生产线的长距离直线往复作业场景，可适配物料分拣输送、工位间工件转运、检测设备探头位移驱动、轻型作业末端直线进给等多种工况，能够在紧凑安装空间内提供稳定的大行程直线运动输出，替代传统气缸、油缸在长行程场景下的应用，规避流体传动的管路布局复杂、泄漏维护成本高的问题。从实际用途来看，这款模组可作为独立的直线运动单元集成到各类非标自动化设备中，也可多组组合搭建十字、龙门式多轴运动平台，适配电子元器件装配、包装物料推送、小型工件喷涂位移、视觉检测扫描走位等不同作业需求，负载端可搭载吸盘、夹爪、检测探头、喷枪等不同作业末端，满足轻工业制造场景下的多数直线传动需求。产品功能特性上，模组采用双侧平行导向杆搭配端部驱动单元的结构形式，导向杆采用高强度硬质合金材质加工，表面做硬化耐磨处理，运动过程中径向晃动量控制在极小范围内，保证长行程运动的直线度精度；两端的安装支架采用标准化安装孔位设计，可直接通过螺栓固定在设备型材框架或安装平台上，无需额外加工定制转接件，降低集成适配的成本；驱动端预留了标准的动力输入接口，可适配步进电机、伺服电机等不同动力源，也可根据需求搭配手轮实现手动微调作业，适配不同自动化程度的设备需求。设计思路上，这款模组优先考虑了长行程场景下的结构刚性问题，摒弃了单杆导向的易变形缺陷，采用双平行导向杆的结构形式，大幅提升整体抗扭、抗弯性能，即使在满行程伸出状态下，端部负载的下垂量也能控制在作业允许范围内；安装支架采用L型折弯一体成型结构，在保证安装强度的同时尽可能压缩端部占用空间，让模组的有效行程占整体长度的比例更高，提升空间利用率；整体结构做了模块化拆分设计，导向杆、驱动座、安装支架均可单独拆卸更换，后期维护时无需整体更换模组，仅替换磨损部件即可，大幅降低设备全生命周期的维护成本。外形尺寸与安装边界方面，模组整体为细长型结构，主体截面尺寸紧凑，可嵌入到设备框架的窄缝空间内安装，两端安装支架的孔位采用等间距标准化排布，适配主流工业铝型材的槽口间距，安装时无需对安装面做复杂的预处理；导向部分的运动部件做了防异物侵入的结构设计，可适配多尘、轻度油污的车间作业环境，运动过程无卡顿、无异常异响，连续往复运行的稳定性优异，能够满足工业场景下长时间连续作业的可靠性要求。
