抽拉式设备散热防护顶盖结构设计

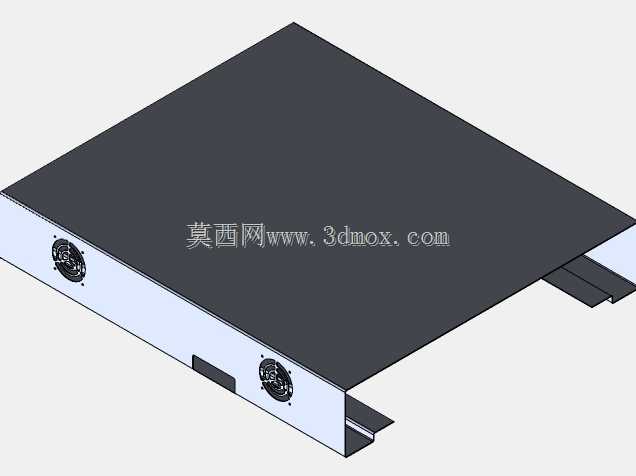

这款抽拉式防护顶盖主要应用于标准机架式电子设备、工控机箱以及嵌入式工业控制单元的上部防护场景，在机房机柜部署、生产线工控设备集成、测试台架设备搭建等场景中广泛使用，作为设备上部的核心防护构件，既承担物理防护、散热导流的基础功能，也兼顾设备快速维护、内部模块便捷拆装的使用需求。从实际用途来看，该顶盖覆盖在设备主体上部，能够阻挡日常使用过程中的灰尘滴落、杂物磕碰，避免异物落入设备内部造成电路板短路、元器件损坏，同时侧部预留的散热风扇安装位，可以配合设备内部的风道设计，将内部元器件工作产生的热量快速导出，维持设备运行的温度稳定，避免长期高温运行带来的元器件老化加速、性能下降问题。在功能特性设计上，这款顶盖采用抽拉滑移的安装结构，两侧延伸的折边滑轨可以直接嵌入设备箱体侧部的导向槽内，安装时无需额外螺丝固定，只需顺着导向槽推入即可完成装配，后期维护时直接抽出顶盖就能接触到设备内部的板卡、模块，大幅降低设备运维的拆装耗时；侧部设置的两个轴流风扇安装位采用标准化开孔尺寸，适配常规尺寸的散热风扇，安装孔位精准对齐，风扇接线可以顺着侧部的预留缺口走线，不会出现线材挤压、干涉滑移的问题；顶盖主体采用平整的大面钣金结构，表面做哑光喷塑处理，既提升外壳的耐磨抗腐蚀性能，也避免光线反射对设备周边操作人员造成视线干扰。在设计思路层面，这款顶盖优先考虑量产加工的便利性，整体采用一体化钣金折弯成型工艺，减少额外的拼接焊接工序，所有折边处都做了圆角钝化处理，避免安装维护过程中锋利边缘划伤操作人员；结构上做了等强度优化，大面区域通过折弯边提升整体刚性，即使受到一定的上部压力也不会出现凹陷变形，同时严格控制整体重量，单人即可完成抽拉拆装操作，无需额外辅助工具。在外形尺寸与安装边界设计上，这款顶盖的长宽尺寸完全匹配标准宽度的机架式设备安装规格，两侧滑轨的伸出长度经过精准计算，推入到位后刚好与设备箱体前端面齐平，不会出现突出或者内凹的情况，顶盖与箱体之间预留了均匀的装配间隙，既保证抽拉过程顺畅无卡滞，也避免间隙过大导致灰尘过多进入设备内部；风扇安装位的中心高度与设备内部发热元器件的排布高度对齐，保证散热气流可以直接吹过核心发热区域，最大化散热效率，侧部的走线缺口尺寸刚好适配常规风扇的线材直径，不会出现缺口过大影响结构强度、缺口过小导致线材挤压破损的问题。
