手动式快速压紧解锁开盖工装夹具

这款手动式开盖压紧夹具，主要面向小型零部件装配、检测工序中的工件固定与盒体解锁开盖作业场景，常见于消费电子小部件组装、低压电器元件检修、小型五金件加工定位等生产环节，用来替代传统的螺栓压紧、徒手固定方式，大幅降低操作人员的装夹劳动强度，提升单工位的作业效率与装夹一致性。

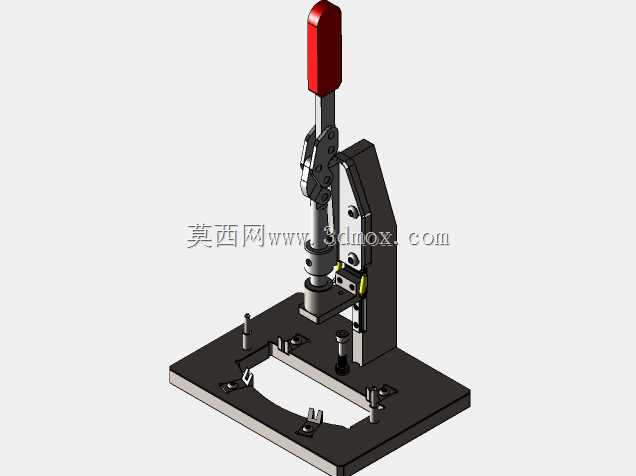

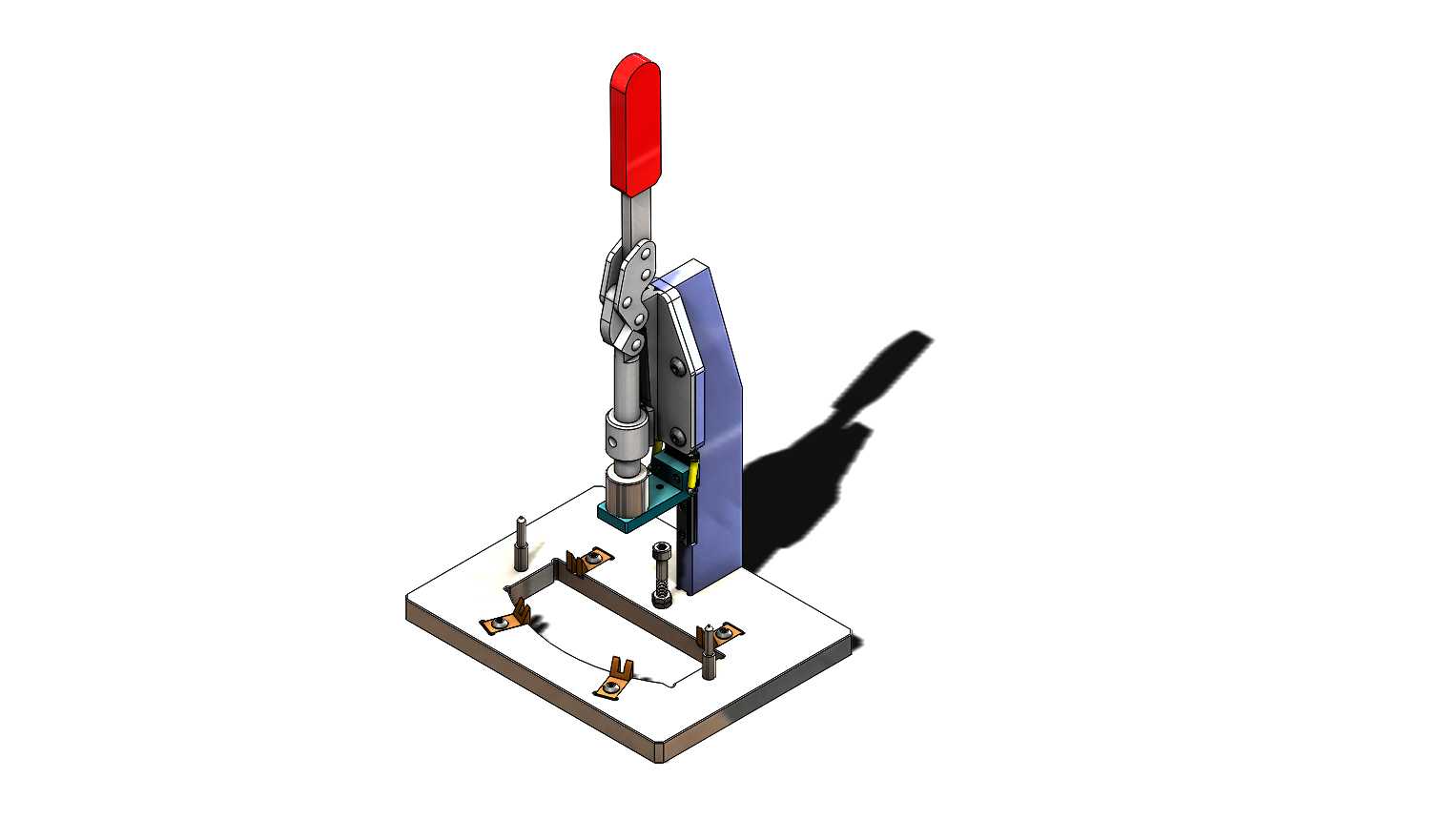

从实际用途来看，该夹具集成了工件定位、垂直压紧、辅助开盖解锁的复合功能，作业时操作人员先将待处理的盒体或工件放置到底座的定位槽内，通过底座上的两个可调定位销完成工件的X、Y向位置限定，避免作业过程中工件出现偏移错位；扳动顶部的红色手柄，借助垂直式快速夹钳的连杆增力结构，压头会垂直向下施加稳定的压紧力，将工件牢牢固定在底座平面上，此时配套的拨爪结构会同步卡入盒体的开盖卡扣位置，随着手柄下压行程到位，拨爪会同步撬动卡扣完成解锁动作，配合压头旁的吸附或顶起结构即可顺利完成盒盖的分离作业，全程无需额外辅助工具，单次装夹解锁动作可在两秒内完成。

在功能特性设计上，该夹具采用了垂直式快速夹钳的成熟力学结构，利用连杆机构的死点特性实现压紧状态的自锁，即便操作人员松开手柄，压头也会持续保持压紧力，不会出现松脱滑脱的问题，作业安全性有充足保障；夹钳的压头位置配备了软质缓冲垫，避免刚性压接刮伤工件表面，适配表面质量要求较高的塑胶、喷涂类工件。底座采用加厚钢板加工而成，底部平整可直接放置在工作台面使用，也可通过底座预留的安装孔配合螺栓固定在流水线工位台面上，适配不同的作业布局需求。

设计思路上，该夹具优先考虑了单人手动操作的人机工程学，手柄的握持长度与扳动角度经过优化，操作人员站立或坐姿作业时都能以舒适的手臂角度完成扳动操作，无需过度发力；定位结构采用可调式设计，两个定位销可根据不同规格的工件尺寸调整安装位置，拨爪的伸出长度与角度也可通过锁紧螺丝微调，能够兼容一定尺寸范围内的多款相似盒体工件的开盖作业，无需频繁更换整套夹具，降低了多品类小批量生产的工装投入成本。

从安装边界与尺寸来看，该夹具整体占用台面空间较小，底座长宽尺寸适配常规工位的操作范围，整体高度符合手动操作的舒适区间，夹钳的下压行程预留了足够的工件取放空间，放置工件时无需将压头完全拆卸，只需抬起手柄即可留出充足的操作空间取放工件；所有活动连接位置都预留了润滑间隙，长期使用也不会出现卡滞问题，日常维护仅需定期在铰接点涂抹少量润滑脂即可，维护成本极低。
