多工位并行气动管材裁切设备结构设计

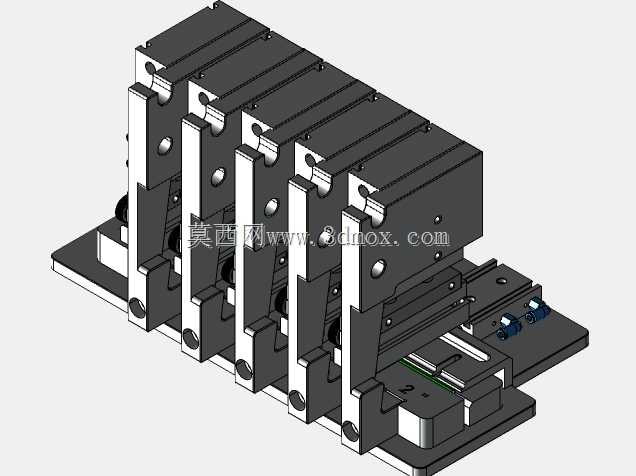

这款多工位气动切管设备主要面向小直径金属管材、塑料软管、薄壁复合管材的批量定长裁切加工场景，常见于汽配管路生产、线束护套加工、小型五金管件制造、卫浴管件预制等生产环节，能够替代传统单工位手动切管、砂轮切割的低效作业模式，适配产线旁的批量下料工位，可对接上游管材送料机构完成连续化裁切作业，大幅降低人工操作的重复劳动强度，同时提升裁切长度的一致性与切口端面的平整度。设备采用多工位并行排布的结构设计，共设置五组独立的裁切执行单元，各组单元共用底部安装基座与送料定位平台，可同时完成五根同规格管材的同步裁切，也可根据生产需求单独控制单组单元动作，适配小批量多批次的柔性生产需求。每组裁切单元都搭载独立的气动驱动执行组件，通过竖直布置的气缸带动切刀完成直线进给裁切动作，裁切行程通过侧边的导向限位结构进行约束，避免切刀过切损伤定位平台，同时导向结构采用耐磨金属材质制作，长期往复运行也能保证进给精度不出现明显偏移。设备底部的基座采用一体化平板式设计，预留了多组标准安装孔位，可直接固定在生产线工作台或者独立机架上，安装边界规整，不需要额外制作复杂的转接安装板，整体外形紧凑，多工位排布下的占地面积远小于五台独立单工位切管设备，能够有效节省生产车间的工位占地空间。送料定位平台设置在裁切单元的下方，带有可调节的管材定位挡块与导向槽，能够根据裁切长度需求快速调整挡块位置，适配不同定长尺寸的管材裁切需求，导向槽可根据管材直径更换适配的镶块，避免管材在裁切过程中出现移位、翘曲导致的切口歪斜问题。设备的气动管路采用集成式排布设计，所有气缸的供气接口都集中布置在基座侧端，方便车间气源的统一接驳，同时预留了电磁阀的安装位置，可直接外接生产控制系统实现自动送料、自动裁切的全流程自动化作业，不需要人工手动触发每个裁切循环。整体结构没有冗余的复杂传动部件，日常维护仅需要定期检查切刀磨损情况、导向部位润滑状态即可，维护门槛低，适合中小制造企业的生产车间长期稳定使用，裁切过程中气动驱动的动作响应速度快，单次裁切循环耗时短，配合多工位并行的作业模式，整体下料效率相比传统单工位设备可提升数倍，同时气动驱动的作业噪音远低于砂轮切割类设备，能够改善生产工位的作业环境。
