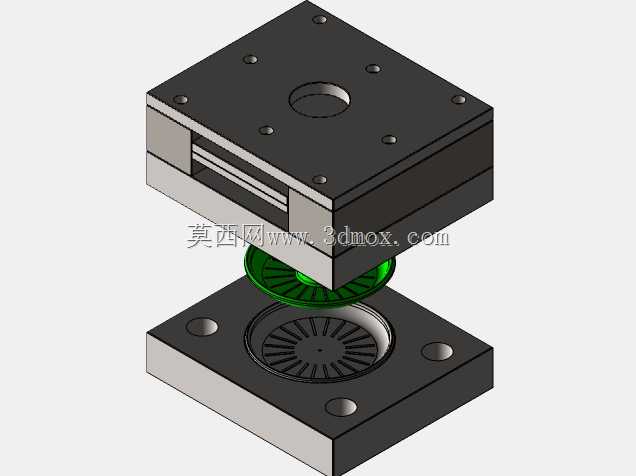

柠檬榨汁机外壳成型冲压模具结构设计

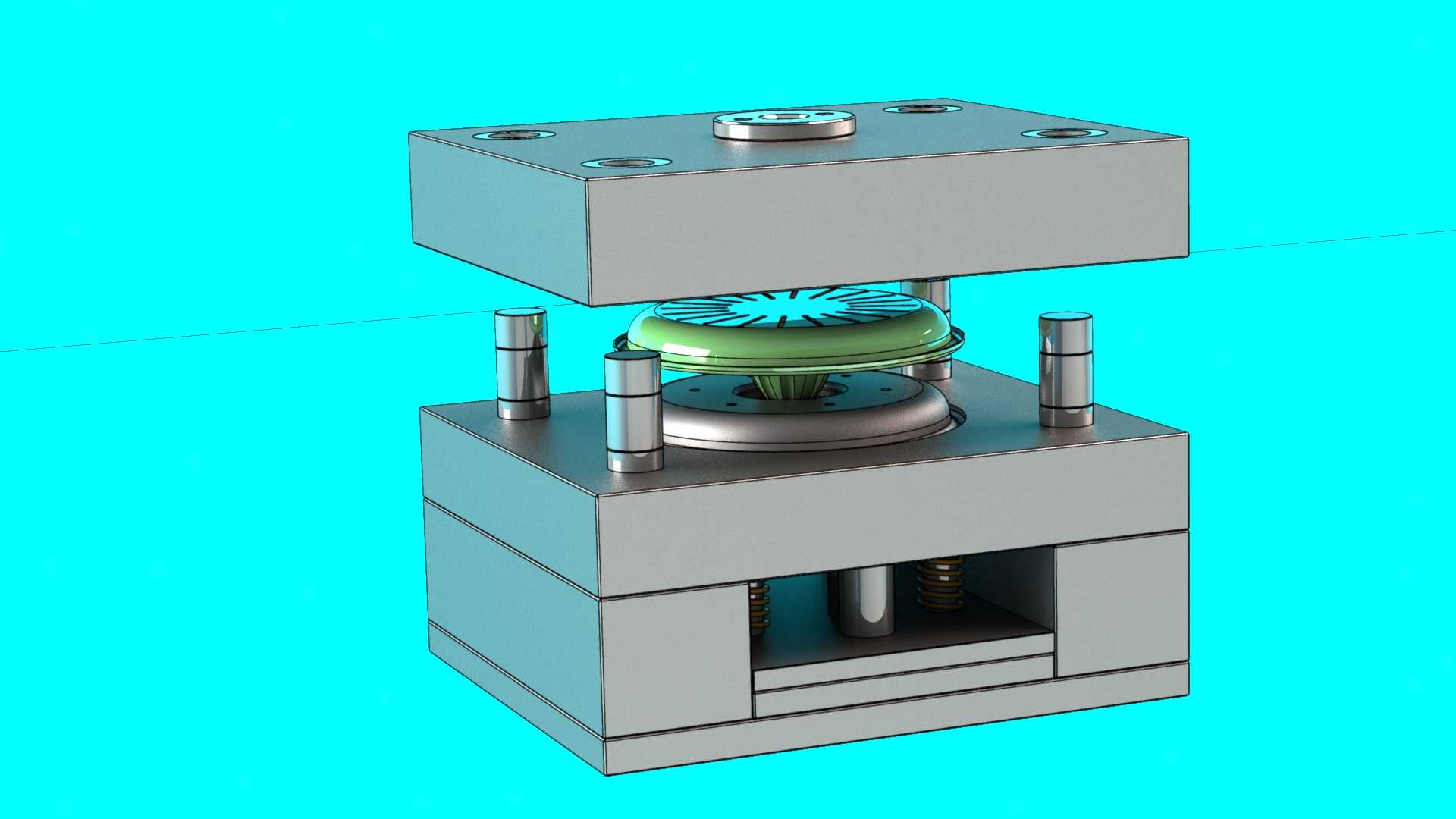

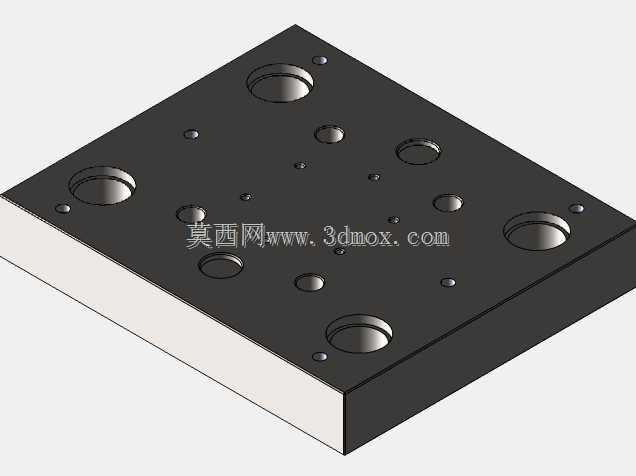

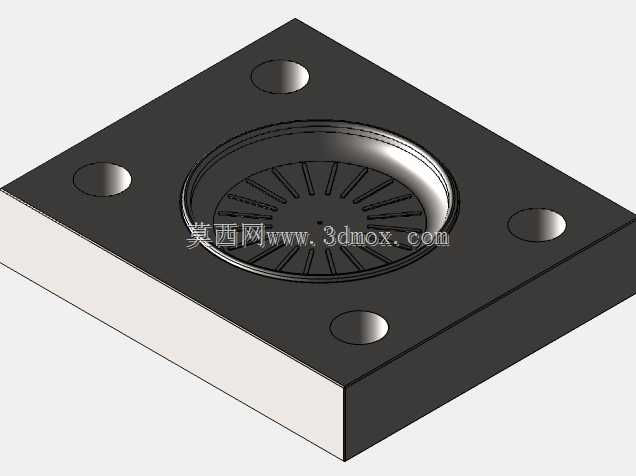

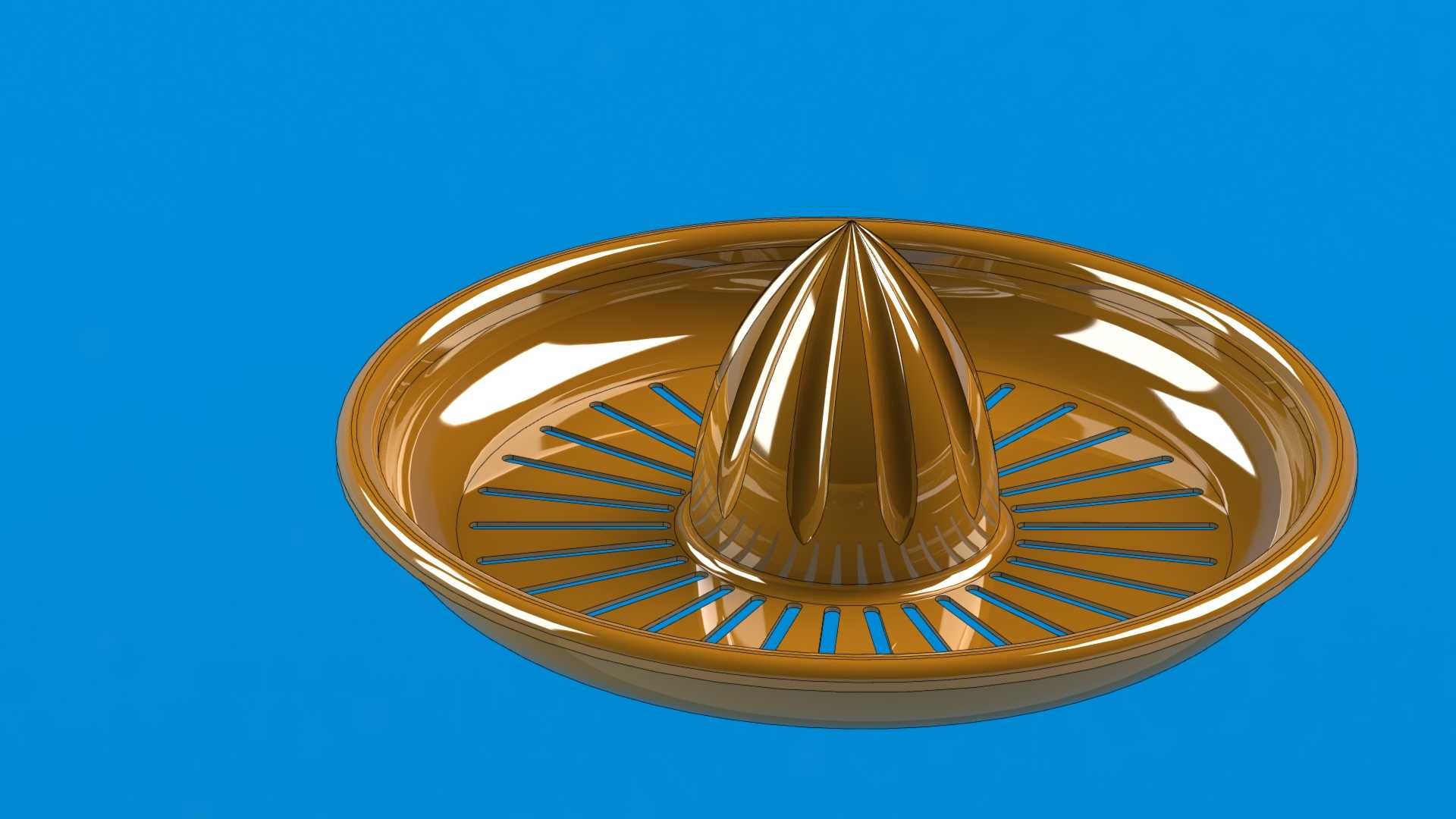

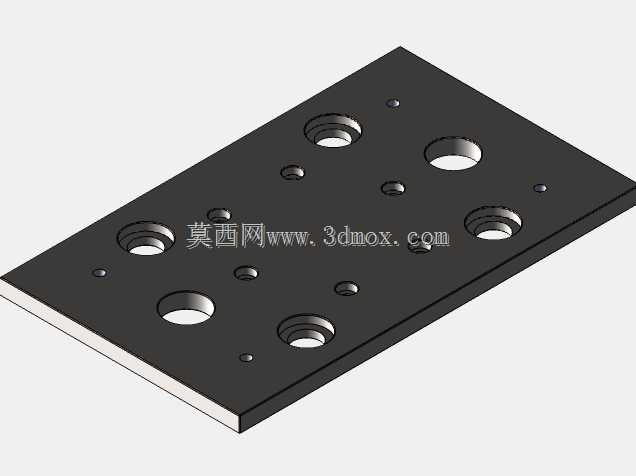

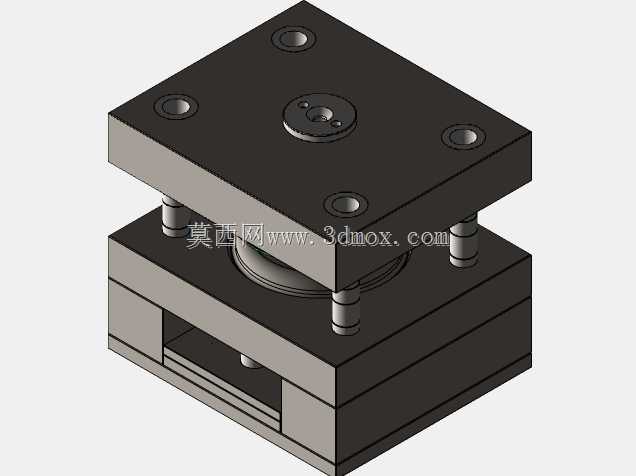

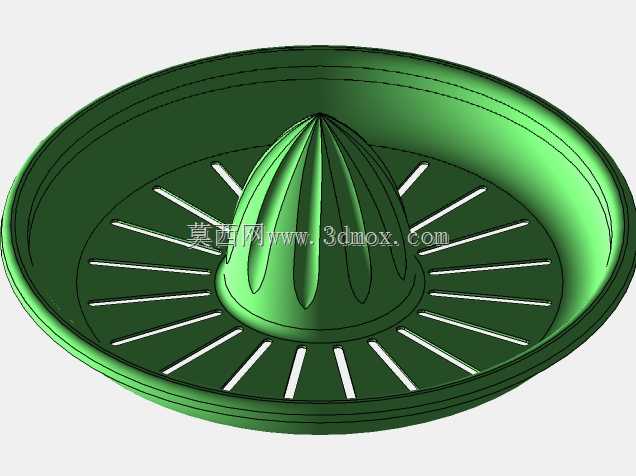

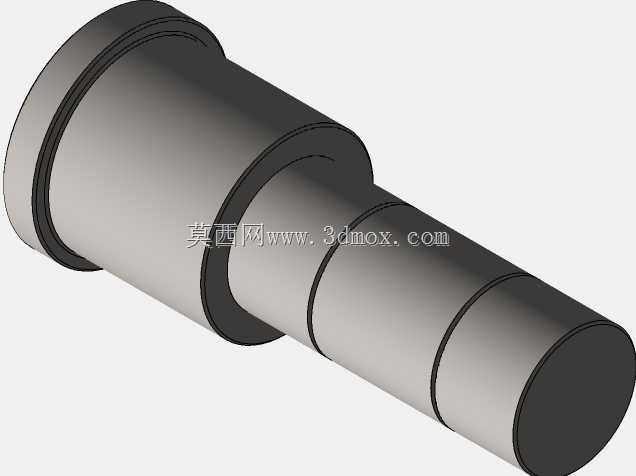

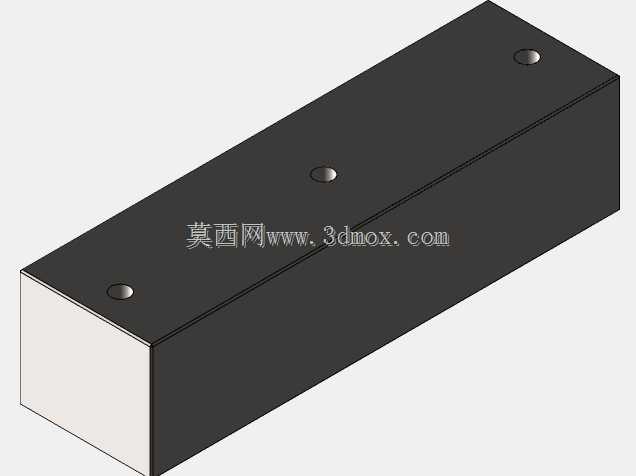

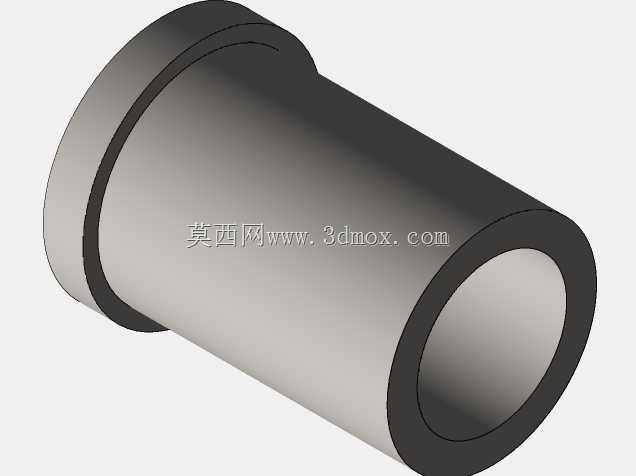

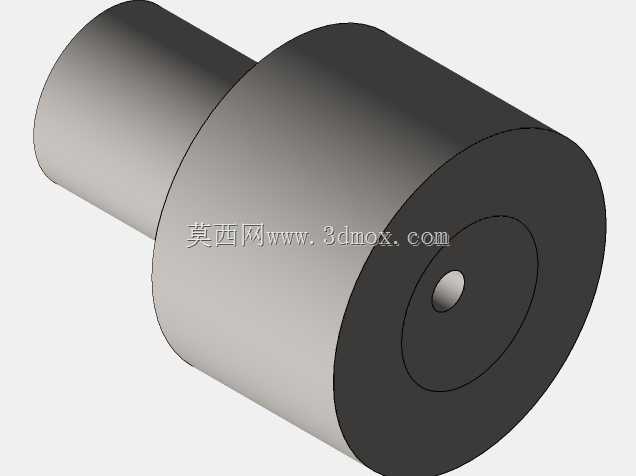

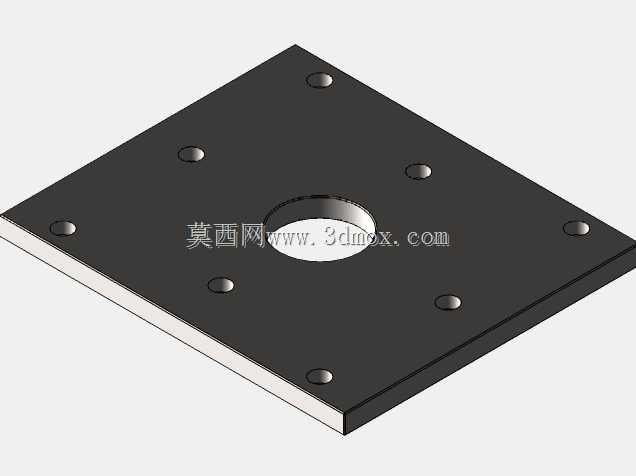

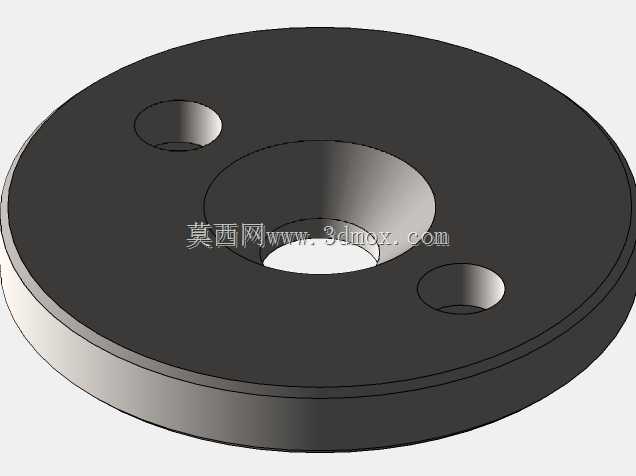

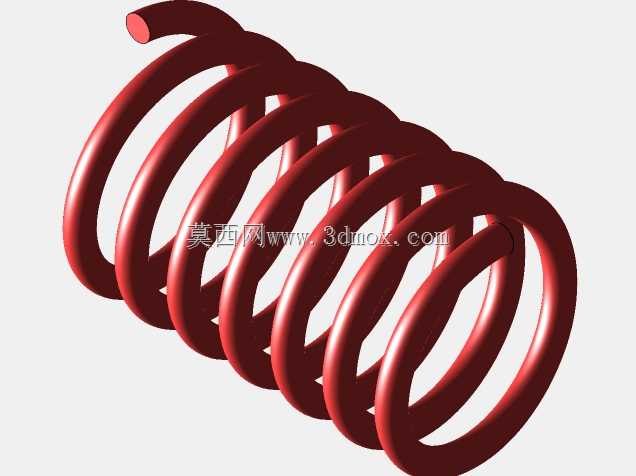

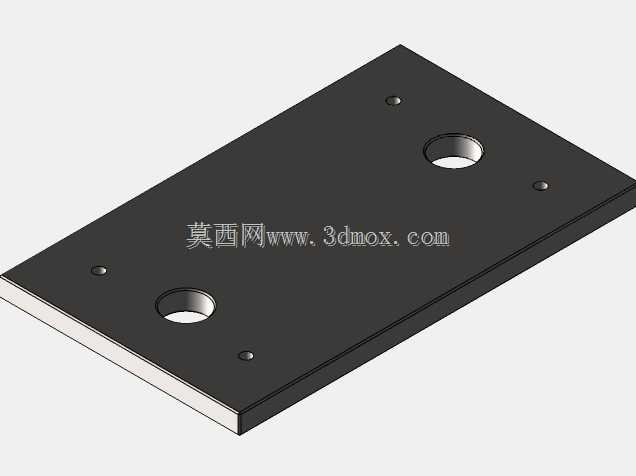

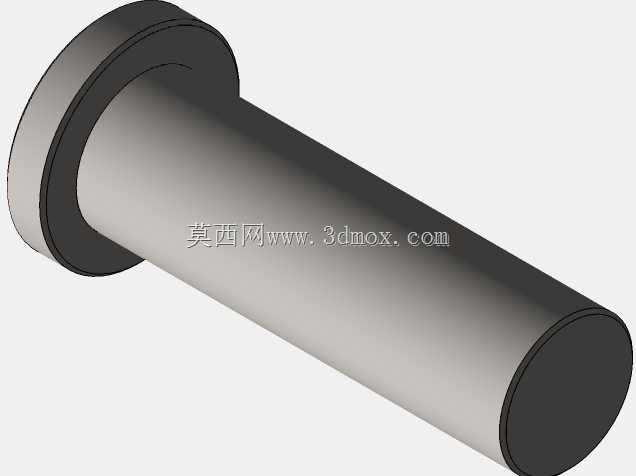

这套模具是面向小型家用厨房电器生产场景开发的专用成型工装，主要用于柠檬榨汁机核心外观与功能集成壳体的批量冲压成型作业，适配中小型冲床的安装使用需求，可直接接入小家电零部件的量产流水线，完成榨汁机上盖壳体的一次成型加工，替代传统多工序分步冲压的低效生产模式，有效降低家电配件生产过程中的工序周转成本与人工对位误差。从实际生产用途来看，该模具针对柠檬榨汁机壳体带放射状导流筋、中心定位凸台、边缘装配扣位的复杂结构特征设计，成型后的工件可直接进入后续的表面处理与总装工序，无需额外的修边、整型二次加工，成型工件的尺寸精度可满足榨汁机滤网、刀座组件的装配公差要求，保证成品榨汁机组装后各部件配合紧密，不会出现汁液渗漏、部件松动的使用问题。在功能特性层面，模具采用标准两板模架结构，上下模分别设置独立的导向组件，四根等高导柱配合导套实现合模过程的精准导向，合模对位精度可控制在0.02mm以内，避免成型过程中出现偏模导致的工件壁厚不均、筋位缺料问题；下模内置弹性卸料结构，开模过程中可自动将成型完成的壳体从凸模上顶出，无需人工手动取件，既提升生产节拍效率，也能避免取件过程中工件表面被刮蹭影响外观质量；模架上下板预留标准的冲床安装槽与压板固定位，可适配市面多数公称压力适配的开式可倾压力机，无需额外制作过渡安装板即可完成设备装夹。设计过程中优先考虑量产的稳定性与维护便捷性，成型型腔部分采用嵌块式结构，对应榨汁机壳体导流筋、装配扣位的易磨损部位单独设计可更换镶件，长期生产出现磨损后仅需更换对应镶件即可恢复模具精度，无需整体返修型腔，大幅降低模具的后期维护成本；合模行程与开模距离按照常规小型冲压设备的行程参数设计，上下模闭合高度匹配通用冲床的闭合区间，无需对设备进行额外改造即可投入使用；模具的进料定位边设置可调式定位挡块，可适配不同批次板材的进料公差，保证每一次冲压的料片定位精准，减少料边浪费。安装边界方面，模架整体采用方正的矩形结构，上下安装面的平面度经过精加工处理，安装时可直接贴合冲床工作台与滑块面，模架周向无突出的外置结构，不会与冲床的导轨、送料机构产生运动干涉；模具的整体重量控制在小型车间起重设备的承重范围内，日常拆装、维护可通过车间常规的手动葫芦完成转运，无需动用大型吊装设备，适配多数中小型家电配件加工厂的车间硬件条件。
