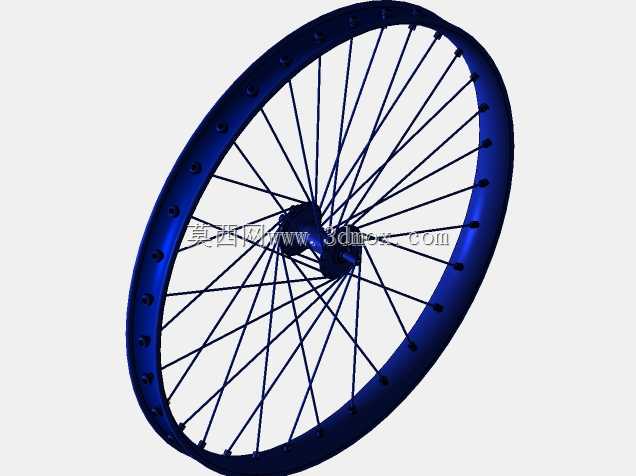

自行车辐条式车轮结构三维设计

这款辐条式自行车轮主要应用于民用通勤自行车、入门运动自行车的行走系统，是自行车实现承载、滚动行进的核心部件，直接决定骑行过程中的滚动顺畅度、承载能力与路面冲击缓冲表现。在实际使用场景中，该车轮需要承担骑行者与车身的全部垂直载荷，同时传递骑行过程中的驱动力、制动力，还要应对路面颠簸带来的径向、侧向冲击，是保障骑行安全与骑行体验的关键结构。从功能特性来看，该车轮采用经典的辐条张拉式结构，通过多根细辐条将外圈轮圈与中心花鼓连接为整体，依靠辐条的预紧张力实现结构刚度，相比一体式实心轮拥有更优异的减震性能与更轻的整体重量，能够在日常铺装路面骑行中有效过滤细碎颠簸，降低骑行过程中的体力消耗。在设计思路上，这款车轮优先兼顾结构强度与轻量化需求，轮圈采用等截面环形结构，沿圆周均匀分布辐条安装孔位，保证每根辐条的受力均匀，避免局部应力集中导致的轮圈变形或辐条断裂；中心花鼓设置轴安装通孔与轴承配合位，用于与车架前叉、后叉的转轴配合，实现车轮的顺畅转动，花鼓两侧的辐条固定位采用对称分布设计，保证轮组的侧向刚度，避免骑行过程中出现轮组偏摆。辐条采用放射状与交叉结合的排布方式，既能够保证径向承载能力，也可以有效传递驱动与制动时的扭矩，避免辐条在受力过程中出现松动。从安装边界来看，这款车轮的轮圈宽度适配常规民用自行车外胎，轮组整体直径符合常规26寸通勤自行车的安装尺寸要求，花鼓的轴径尺寸与普通民用自行车的前叉、后叉开档尺寸匹配，可直接替换同规格的常规自行车轮，不需要对车架进行额外改装。轮圈上预留的气门芯孔位适配常规美式气门芯，方便日常骑行中的轮胎充气与维护，整体结构没有冗余设计，所有部件的配合公差都按照民用自行车的通用标准设定，既能够满足日常通勤的强度需求，也兼顾了生产加工的经济性与后期维护的便捷性，适合大规模量产装配与日常维修替换使用。
