ORBEA自行车STD RALLON车架吊耳结构

该零件属于自行车车架系统中的核心连接配件，主要应用于山地自行车后变速器与车架尾端的衔接场景，是保障变速系统精准运行、缓冲骑行冲击的关键结构件。在实际骑行过程中，尤其是复杂越野路况下，后变速器容易受到磕碰、外力冲击，该吊耳结构能够在受到超出阈值的外力时优先发生形变或断裂，避免昂贵的后变速器、车架主体结构受损，同时承担着固定后变速器安装位、保证变速导轮与飞轮片精准对位的核心作用，直接影响变速操作的流畅度与骑行过程中的传动稳定性。

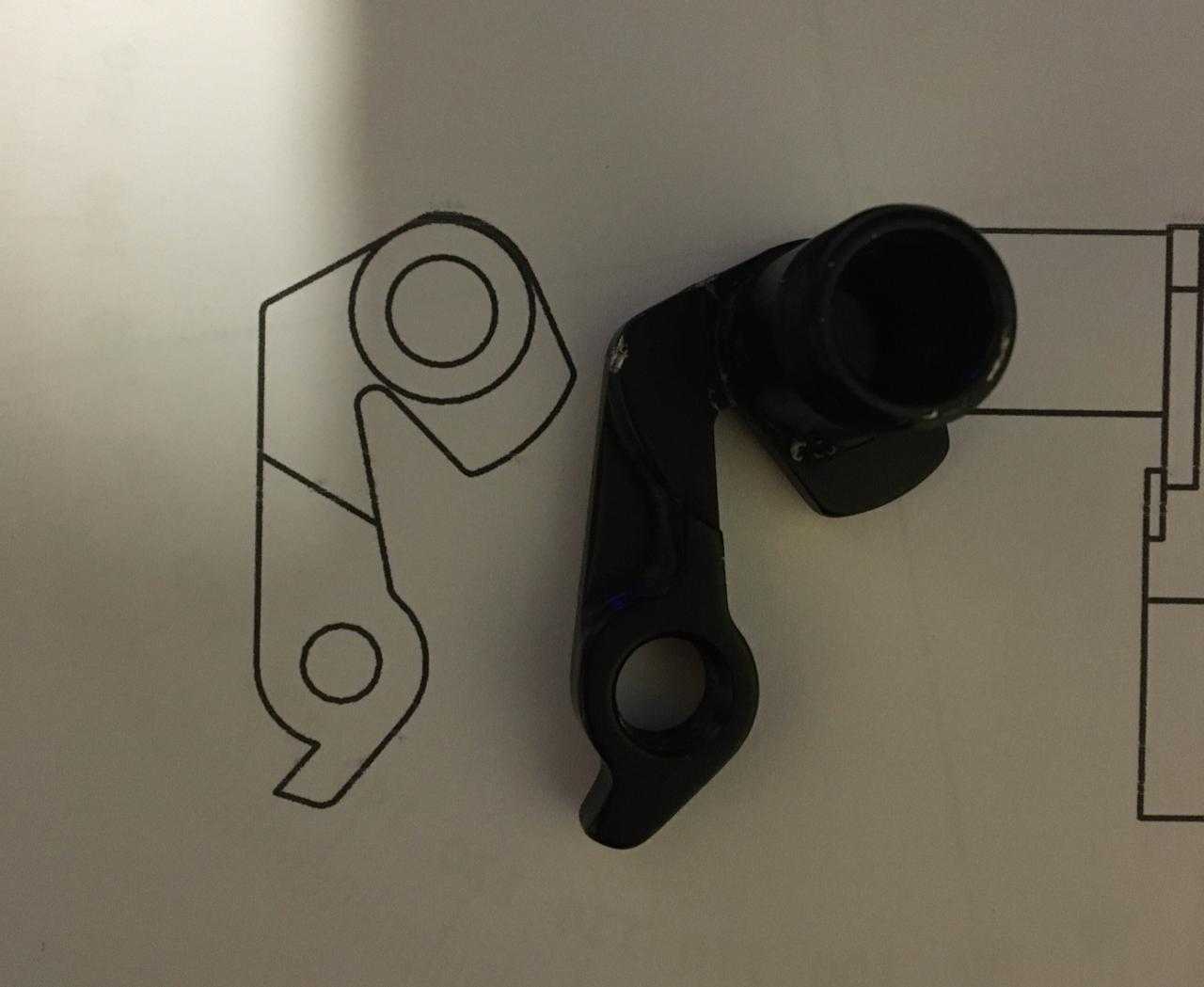

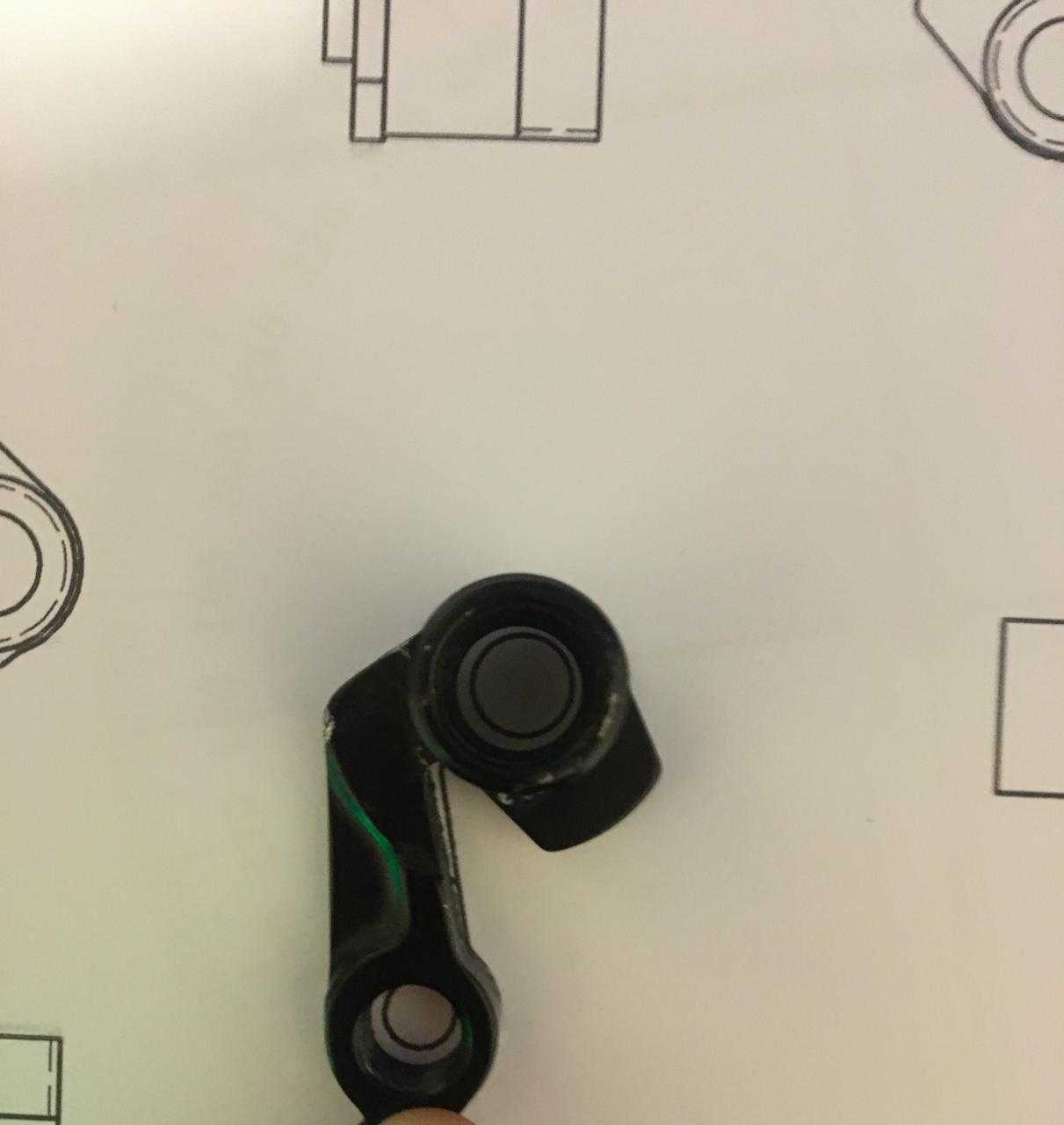

从功能特性来看，该吊耳采用分体式夹装配合双螺纹连接的结构设计，一端设置外螺纹结构用于旋入车架尾端的预设安装螺孔，另一端开设同轴通孔用于穿接锁紧螺栓实现与车架的二次紧固，中部的夹装开口结构能够适配对应型号车架的尾端凸台尺寸，保证安装后无旷量、不松动；下方的内螺纹孔位用于固定后变速器的安装螺丝，孔位的同轴度、位置度公差严格控制在0.02mm以内，确保后变速器安装后导轮平面与飞轮平面完全平行，避免变速过程中出现跳齿、蹭链、变速不准等问题。整体结构采用弯折式异形设计，在保证连接强度的同时预留了合理的形变溃缩空间，当骑行中发生侧摔、后拨受到障碍物撞击时，吊耳会先于后拨和车架发生形变，吸收冲击能量，降低核心部件的损坏概率。

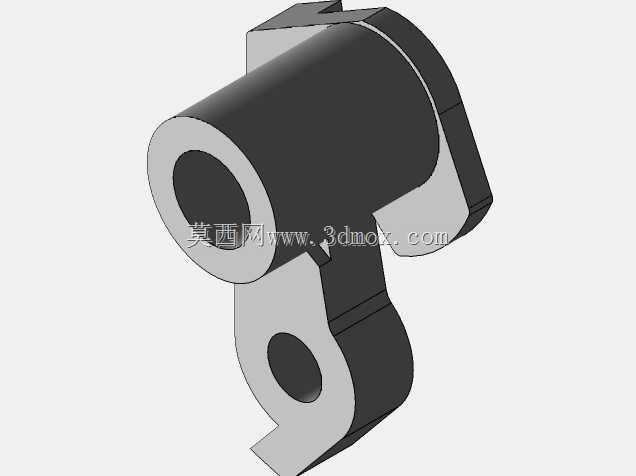

设计过程中，工程师首先结合对应型号车架的尾端安装边界尺寸，确定吊耳的整体安装轮廓：整体长度适配车架尾端到后变速器安装位的距离，夹装开口的宽度、深度完全匹配车架尾端的凸台尺寸，两端螺纹孔的中心距严格匹配车架预设的安装孔位参数，避免出现安装错位、无法装配的问题。结构强度设计上，通过有限元分析模拟不同方向的冲击载荷，调整弯折处的圆角半径、壁厚参数，在保证正常骑行状态下结构刚性足够、不会发生形变影响变速精度的同时，设定合理的断裂阈值，确保受到侧向冲击时能够优先断裂保护核心部件。外形设计上采用流线型过渡处理，避免尖锐棱角，减少骑行过程中泥沙、杂物的堆积，同时降低风阻影响，表面做硬质氧化处理提升耐磨、抗腐蚀性能，适应户外复杂骑行环境下的长期使用需求。安装过程中无需额外改装车架，直接通过螺纹旋入加螺栓锁紧的方式即可完成固定，更换便捷，能够在户外骑行出现吊耳损坏时快速完成替换，保障骑行行程的顺利进行。
