大直径螺旋输送机壳体结构设计

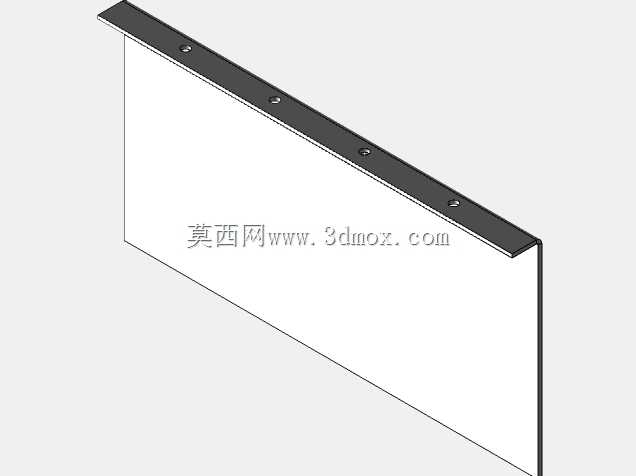

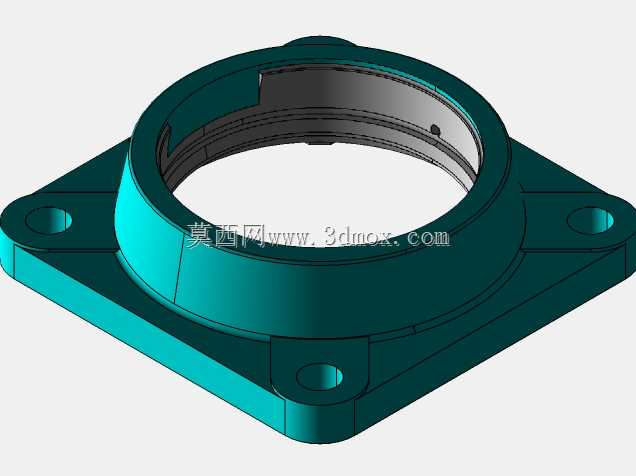

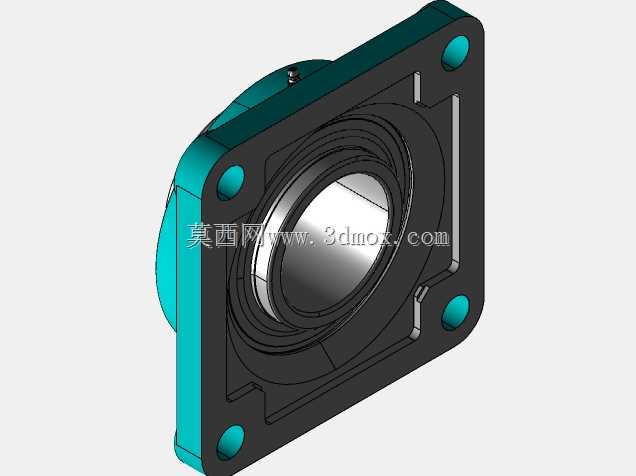

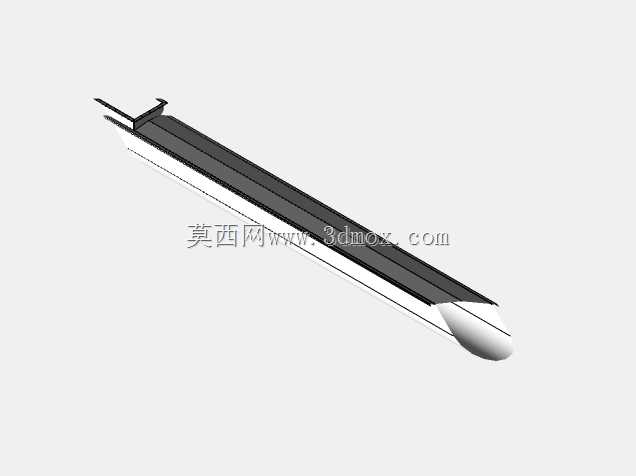

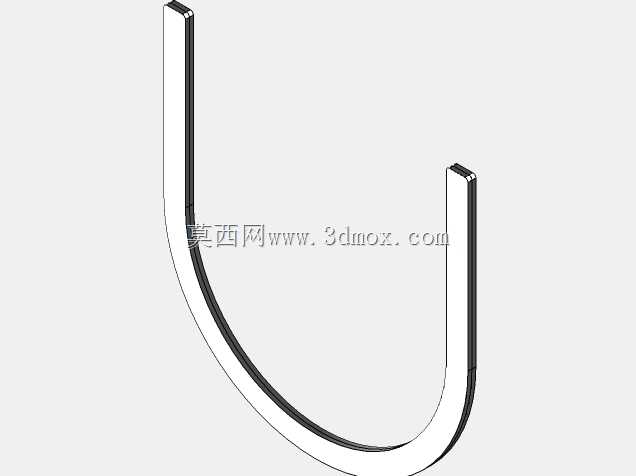

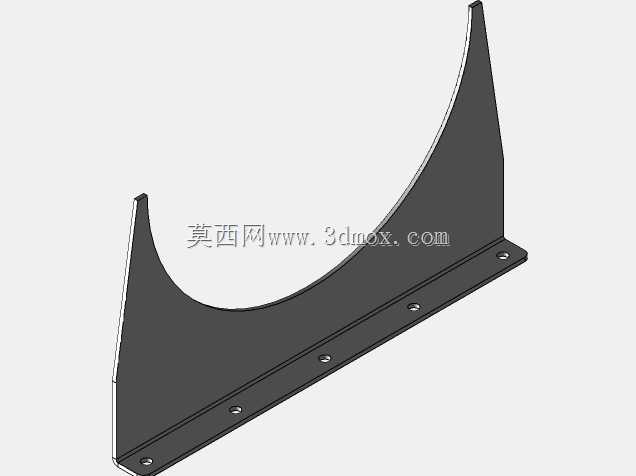

这款螺旋输送机壳体主要面向散状物料的密闭输送场景，在粮食仓储、农牧饲料加工、散粮转运、粉体物料输送等工况中承担核心的物料承载与导向作用，能够在长距离水平或小倾角输送路径中，避免散料撒漏、扬尘外溢，适配谷物、颗粒饲料、粉状粮食等散状物料的连续输送需求，尤其适合粮库进出粮、饲料生产线物料转运这类对输送密闭性、物料防破损有要求的作业场景。壳体作为螺旋输送机的主体承载结构，是整台设备的安装基准，内部为螺旋叶片的旋转推送提供封闭的运行腔室，既可以约束物料沿着既定轴向方向向前移动，避免物料在推送过程中四散卡滞，也能为内部的螺旋轴、端部轴承组件、驱动端连接结构提供安装支撑，同时预留的过载开关安装位，可在设备发生物料卡堵、负载超限时及时触发停机保护，避免驱动电机、齿轮传动组件因过载烧毁或结构损坏，大幅提升设备连续运行的可靠性。设计过程中首先围绕500mm直径的输送通量要求，确定壳体的内腔净尺寸，保证螺旋叶片与壳体内壁之间保留均匀的合理间隙，既避免叶片旋转过程中刮蹭内壁产生额外运行阻力，也防止间隙过大造成物料残留、输送效率下降。壳体整体采用长直槽型结构搭配端部弧形封头，槽体上部设置平整的安装法兰边，可匹配上盖板实现全封闭输送，也可根据工况需求敞口布置适配进料口对接；端部的弧形封头结构匹配螺旋轴的端部轴承座安装位，保证轴系转动的同轴度，减少运行过程中的径向跳动。针对驱动端的结构需求，壳体对应位置预留了电机与齿轮箱的安装适配空间，模拟缝纫电机与齿轮箱的紧凑安装布局，在保证传动结构安装空间充足的前提下，尽可能压缩设备端部的冗余尺寸，减少整台设备的占地空间，方便在厂房内狭窄的输送通道中布置安装。壳体侧面预留的过载开关小孔，位置正对设备易发生卡堵的进料端区段，能够精准感知腔体内的物料压力变化，当进料过多、异物卡入造成负载骤升时，过载开关可第一时间触发信号切断动力输入，保护传动系统与驱动部件。从安装边界来看，壳体的底部预留了标准的支腿安装点位，可根据现场输送高度搭配不同高度的支撑腿固定，法兰边的连接孔位采用标准化间距设计，可与不同长度的标准壳体段拼接，灵活适配不同输送距离的工况需求，无需额外改制即可快速组装，大幅降低现场安装的施工难度。整体结构兼顾了结构强度与安装便利性，槽型截面的壳体结构具备足够的抗变形能力，即使在满负载物料输送的工况下，也不会因为物料挤压、自身重量产生明显形变，保证螺旋叶片长期稳定运行，减少设备运维频次。
