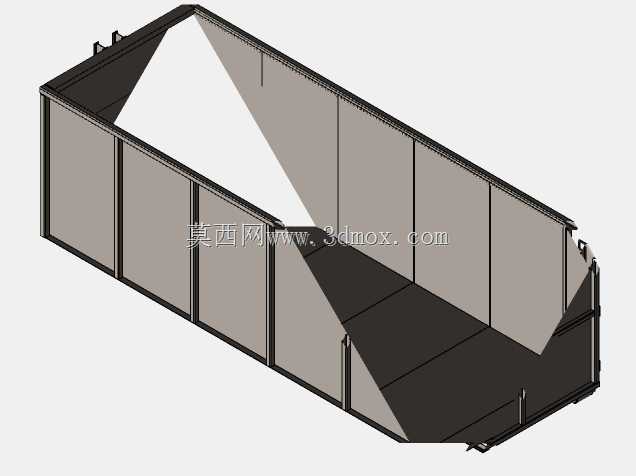

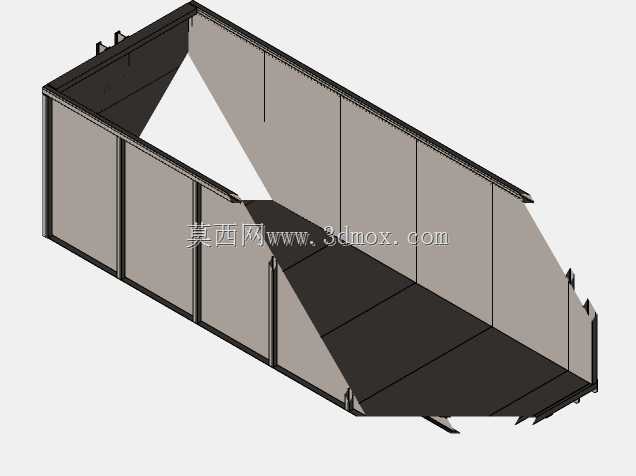

三十立方大型敞口式物料收纳钩箱结构设计

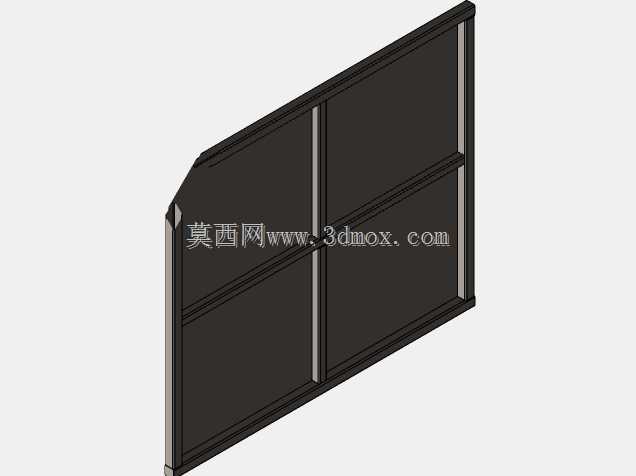

该款三十立方敞口钩箱主要面向大型场地废弃物转运、散装物料临时存储场景设计，可适配钩臂式转运车辆完成快速装卸与转场作业，广泛应用于建筑工地建筑垃圾临时堆放、大型厂区生产废料归集、污水处理场污泥临时存储、市政环卫大件废弃物收纳等场景，能够有效解决散装、大块物料露天堆放易散落、难转运的痛点，大幅提升散装物料与废弃物的周转效率。从实际用途来看，该箱体可承载密度适中的散装固体物料，包括建筑渣土、拆除废料、工业边角料、园林绿化废弃物、污水处理栅渣与脱水污泥等，箱体顶部完全敞口的设计，既满足装载机、人工等多种上料方式的作业需求，也适配大块、不规则形状物料的投放，避免常规密闭箱体进料口尺寸受限的问题。在功能特性设计上，箱体采用模块化壁板拼接结构，侧壁设置多道竖向加强筋与横向围檩，能够在满载状态下有效抵抗物料侧压力，避免箱体侧壁出现鼓胀变形；箱体端部设置标准钩臂连接结构与尾部滚轮，可与通用钩臂车的拉臂机构精准匹配，装卸过程无需额外吊装设备，仅靠车辆自身液压机构即可完成箱体的卸车、装车与倾倒作业；箱体底部采用加厚横梁承载结构，均匀分布的底梁可将物料重量均匀传递至放置地面，避免长期满载放置出现底部塌陷变形，同时底部边框做了耐磨强化处理，减少拖拽过程中的结构磨损。设计思路上，整体采用等强度设计原则，针对物料侧压力从上到下逐步增大的分布规律，对侧壁板的厚度、加强筋间距做梯度优化，在保证整体结构强度满足满载作业要求的前提下，尽可能降低箱体自身重量，提升车辆的有效装载量；箱体内部所有焊缝均做打磨顺滑处理，避免棱角残留造成物料挂壁，减少卸料后的残留量，降低日常清理的工作量；箱体顶部边缘做外翻折边处理，既提升了箱体上口的结构刚度，也可避免上料过程中物料撒漏到箱体外部。外形尺寸方面，该箱体总容积严格控制在三十立方米，整体长宽高比例适配常规道路运输的限界要求，箱体宽度符合货运车辆的外廓尺寸标准，长度与钩臂车的承载平台尺寸匹配，安装时仅需保证放置地面平整坚实，即可直接落位使用，无需额外做固定基础，转场时通过钩臂车直接勾取牵引即可完成转移，能够灵活适配不同作业场地的临时存储需求。
