谷物输送机用长槽式滑动门结构

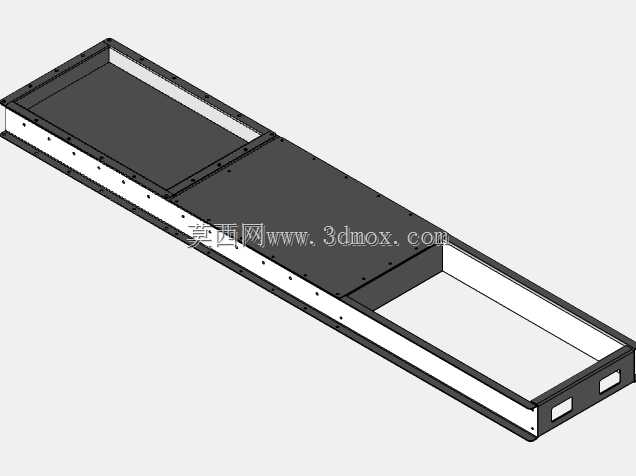

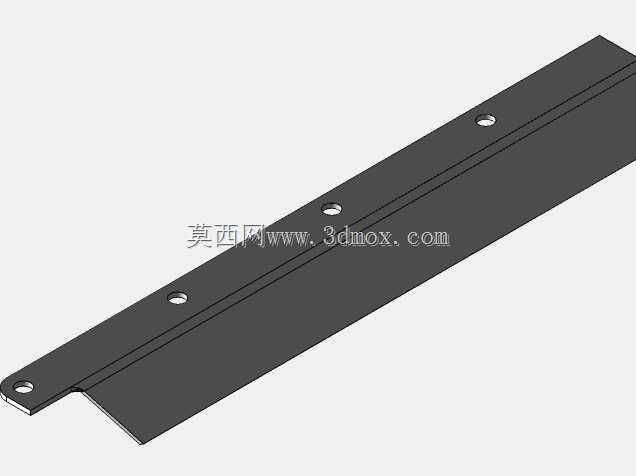

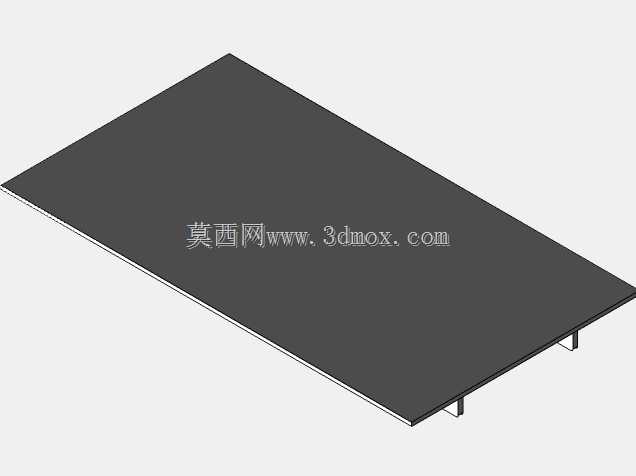

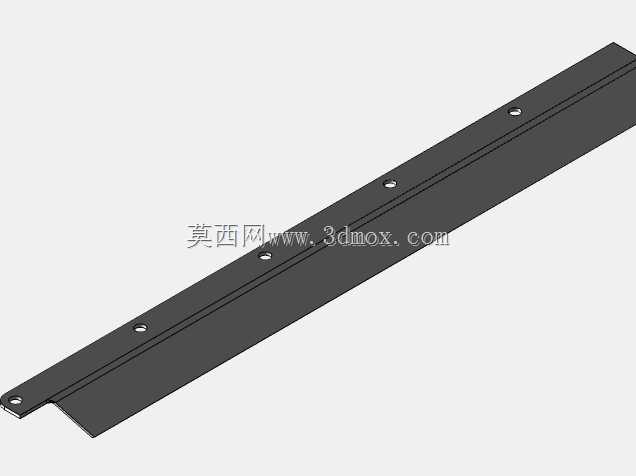

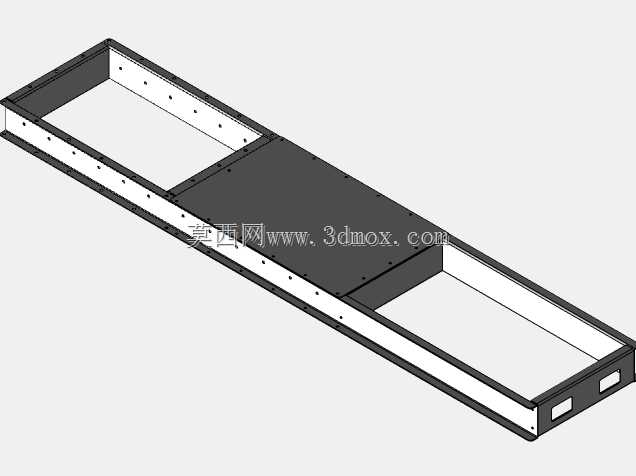

该滑动门结构主要应用于散粮输送加工场景，是谷物输送机料道段的核心启闭调节部件，适配粮食仓储转运、粮油加工生产线、散粮装卸输送等作业场景，安装在输送机的中部料槽段，主要作用是控制谷物在输送槽内的通断状态，同时可配合卸料需求调整开口大小，实现定点卸料、料流截停、输送路径切换等实际功能，避免散粮在输送过程中出现无控洒落、料流紊乱的问题，适配小麦、玉米、稻谷等颗粒状谷物的输送作业工况。从功能特性来看，该滑动门采用长槽式框架结构，整体为双侧导轨内嵌式设计，门板可沿着框架两侧的安装导槽平稳滑移，框架侧边预留了均匀排布的安装孔位，既可以通过紧固件与前后段输送机槽体紧密拼接，也能在安装时根据现场输送线的排布调整固定位置，适配不同长度的输送段拼接需求；门板采用整板式结构，滑移过程中与框架侧边的贴合度高，闭合状态下可有效阻挡颗粒谷物泄漏，开启时可根据滑移行程调整开口的有效通流面积，匹配不同输送量下的料流控制需求，门板表面平整无凸起，不会在谷物输送过程中出现挂料、积料的问题，减少散粮残留造成的物料浪费与清理负担。在设计思路上，该结构优先考虑散粮输送的耐磨与密封需求，框架采用折弯拼焊的箱型结构，整体刚性充足，可承受散粮堆积带来的侧向压力，不会在长期使用中出现框架变形导致门板卡滞的问题；导槽与门板的配合间隙经过合理设计，既保证门板滑移顺畅无卡涩，又能控制间隙尺寸避免颗粒谷物卡入导槽影响启闭动作，框架两端的端部结构预留了与输送机头尾段对接的安装基准面，安装时可快速对齐输送槽的内壁平面，保证输送面平整无台阶，避免谷物在输送过程中出现卡滞堆积。从安装边界来看，该滑动门整体为长条形对称结构，宽度尺寸与配套的谷物输送机槽体内宽完全匹配，安装时无需对原有输送槽进行额外裁切改造，可直接通过侧边的安装孔与原有槽体法兰拼接，整体高度与输送槽侧帮高度保持一致，不会额外占用输送线上方或下方的安装空间，适配现有常规谷物输送机的模块化改装需求；门板的滑移行程覆盖整个开口区域，可实现全闭到全开的任意位置调节，操作时可通过配套的推拉机构带动门板沿导槽移动，无需复杂的传动结构即可完成料流控制，日常维护时只需定期清理导槽内积存的粮尘与碎屑，即可保证长期稳定运行，适配粮食加工车间、粮库转运线等多尘作业环境下的长期使用需求。
