组合式精密仪表夹持虎钳结构设计

这款组合式夹持虎钳主要面向精密小件加工、仪表装配、电子元器件修配等对夹持精度要求较高的作业场景，常见于仪表维修工位、小件精密铣磨加工工位、实验室试样装夹、手工精密组装工序中，可适配台钻、小型磨床、精密划线平台等设备的配套装夹需求，解决常规大规格虎钳夹持细小工件易偏移、夹伤薄壁件、无法适配异形工件的痛点。

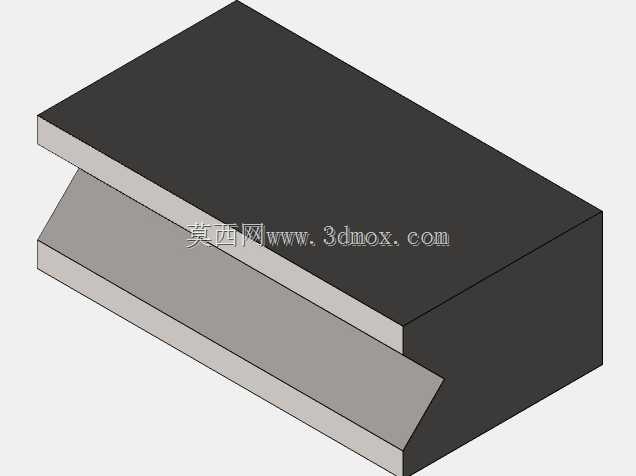

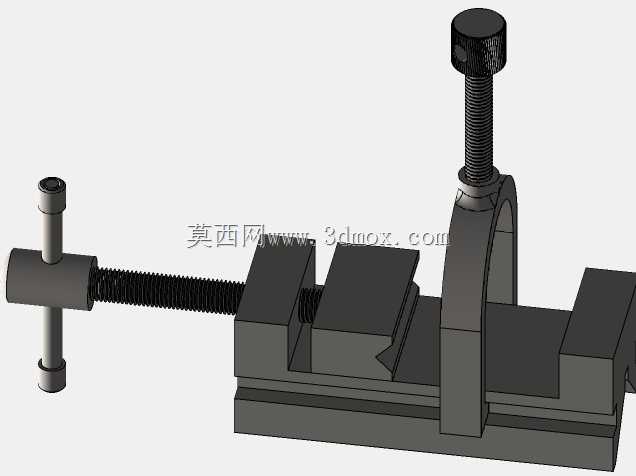

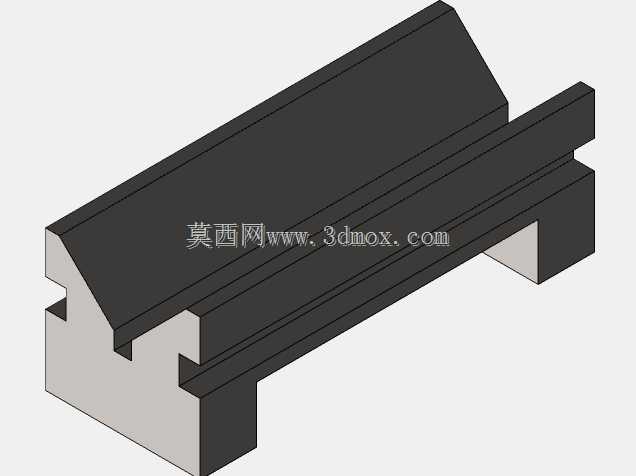

在实际用途层面，该虎钳可同时满足两类装夹需求：平钳口部分可夹持规则方形、矩形工件，完成小型零件的钻孔、打磨、修边、尺寸检测等工序；配套的V形钳口可稳定夹持轴类、管状小直径工件，避免圆柱类工件装夹时出现转动、轴向窜动的问题，配套的V形块可进一步拓展异形工件、不规则小零件的装夹适配性，无需更换整套夹具即可完成多类型工件的装夹切换，大幅提升小批量多品类小件加工的作业效率。

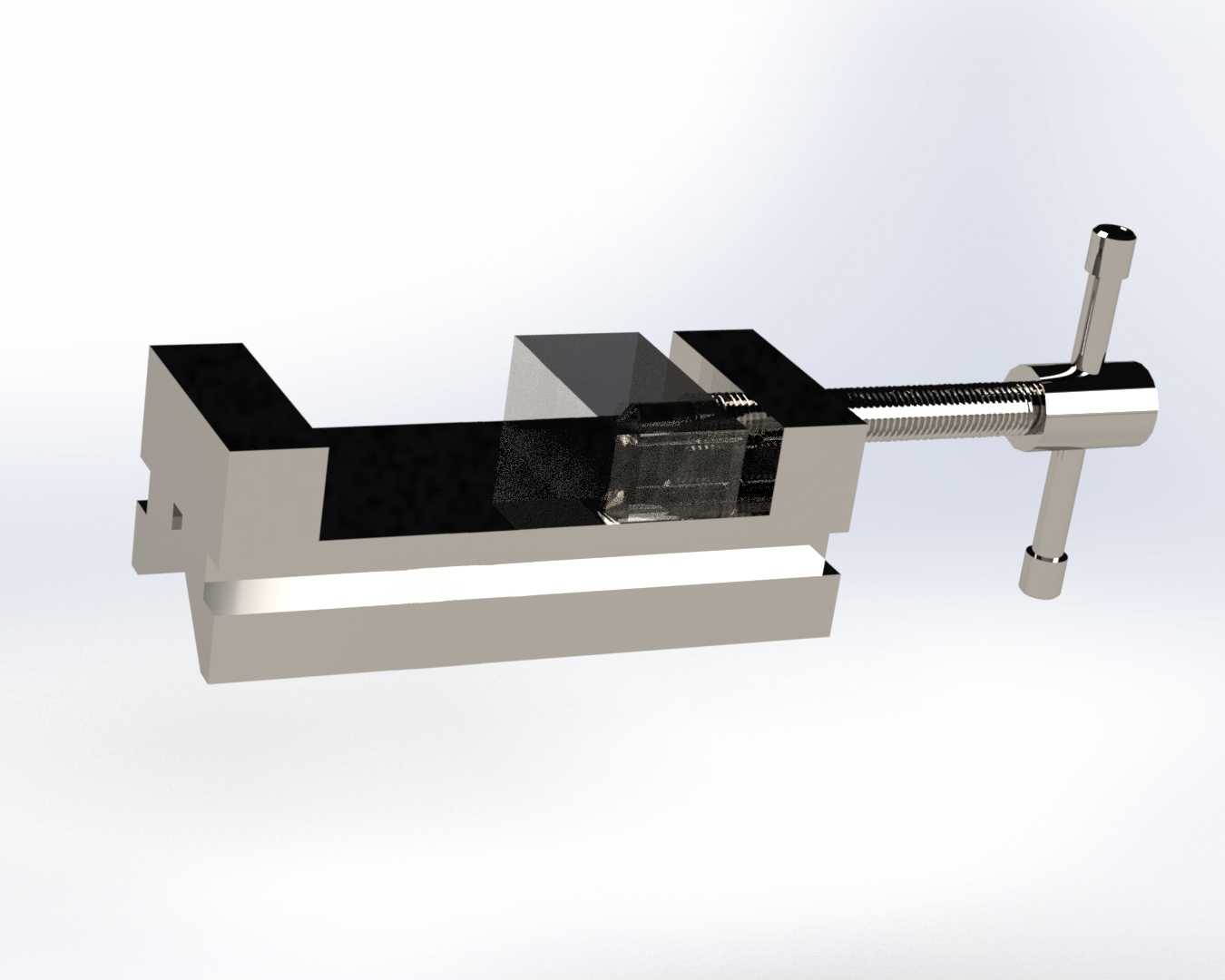

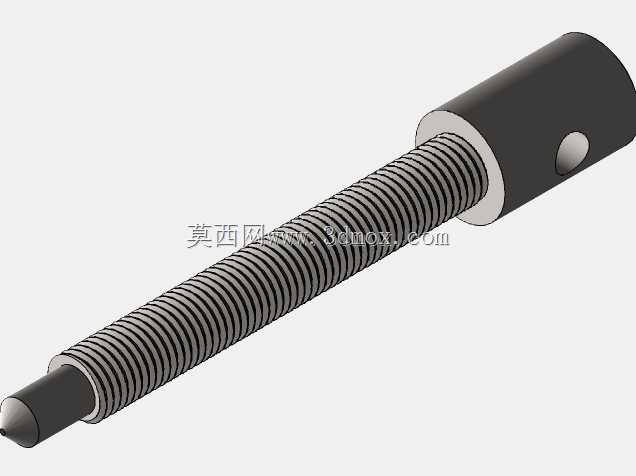

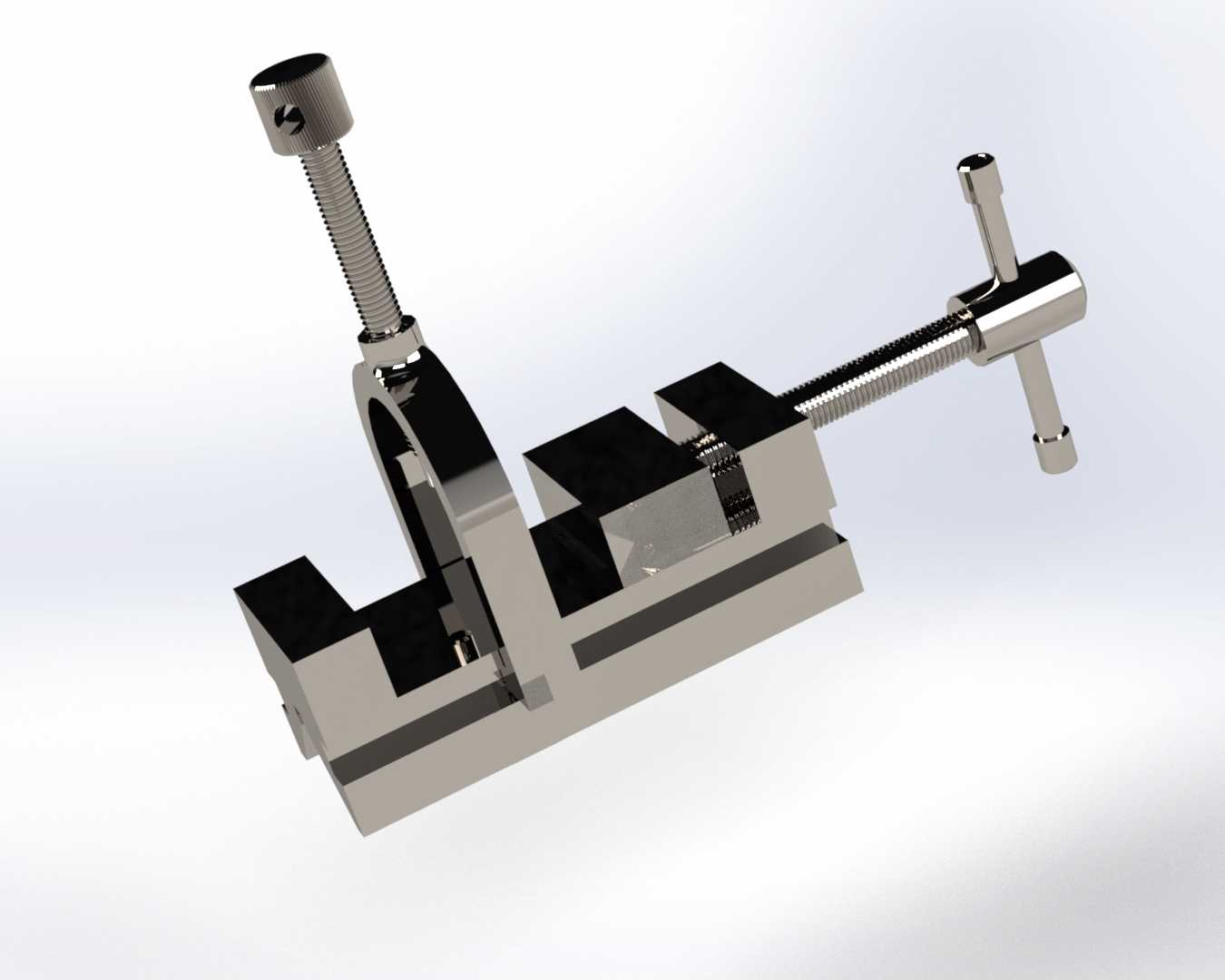

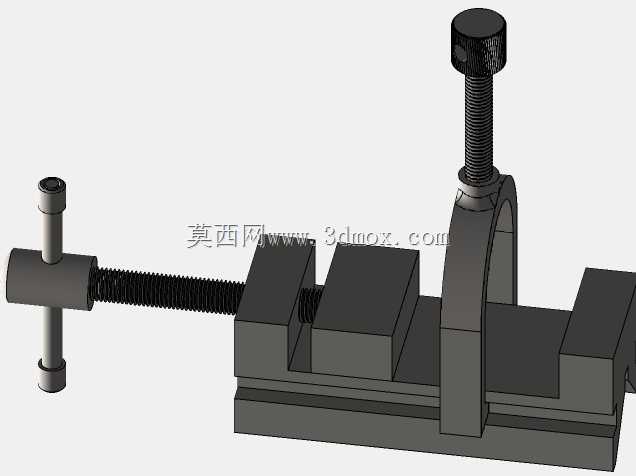

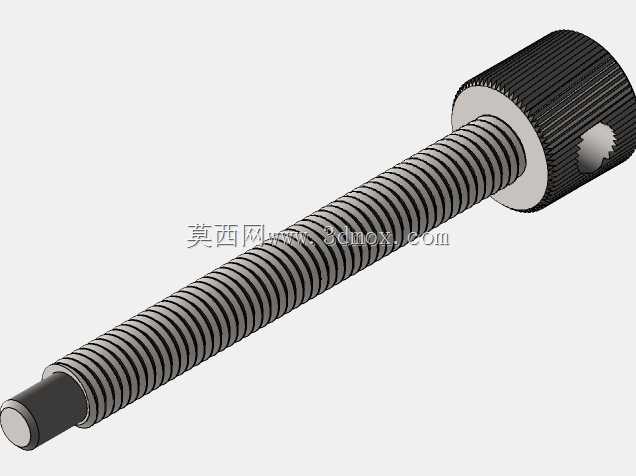

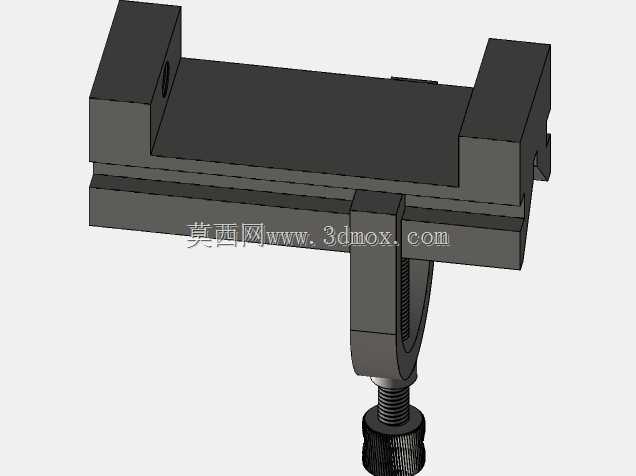

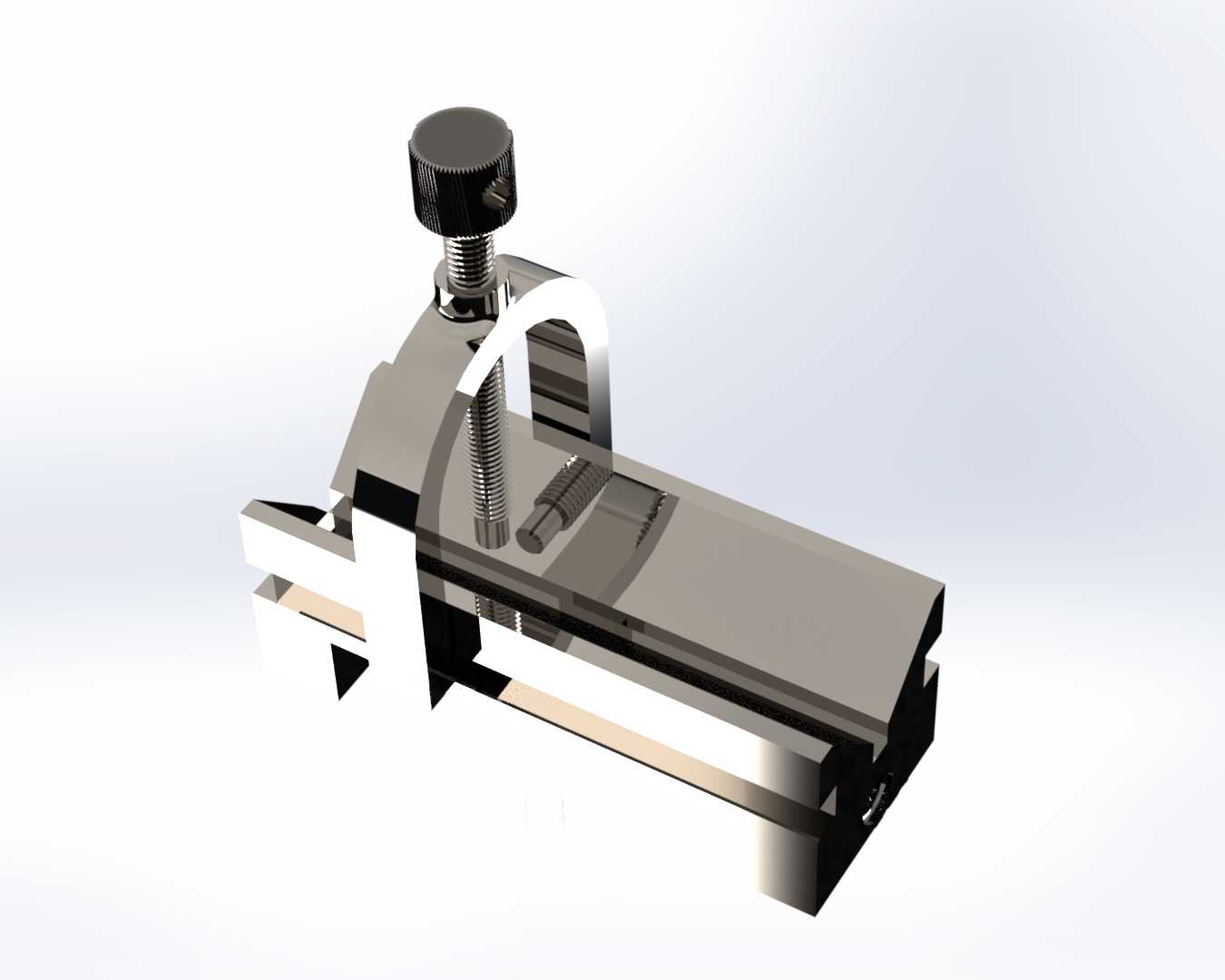

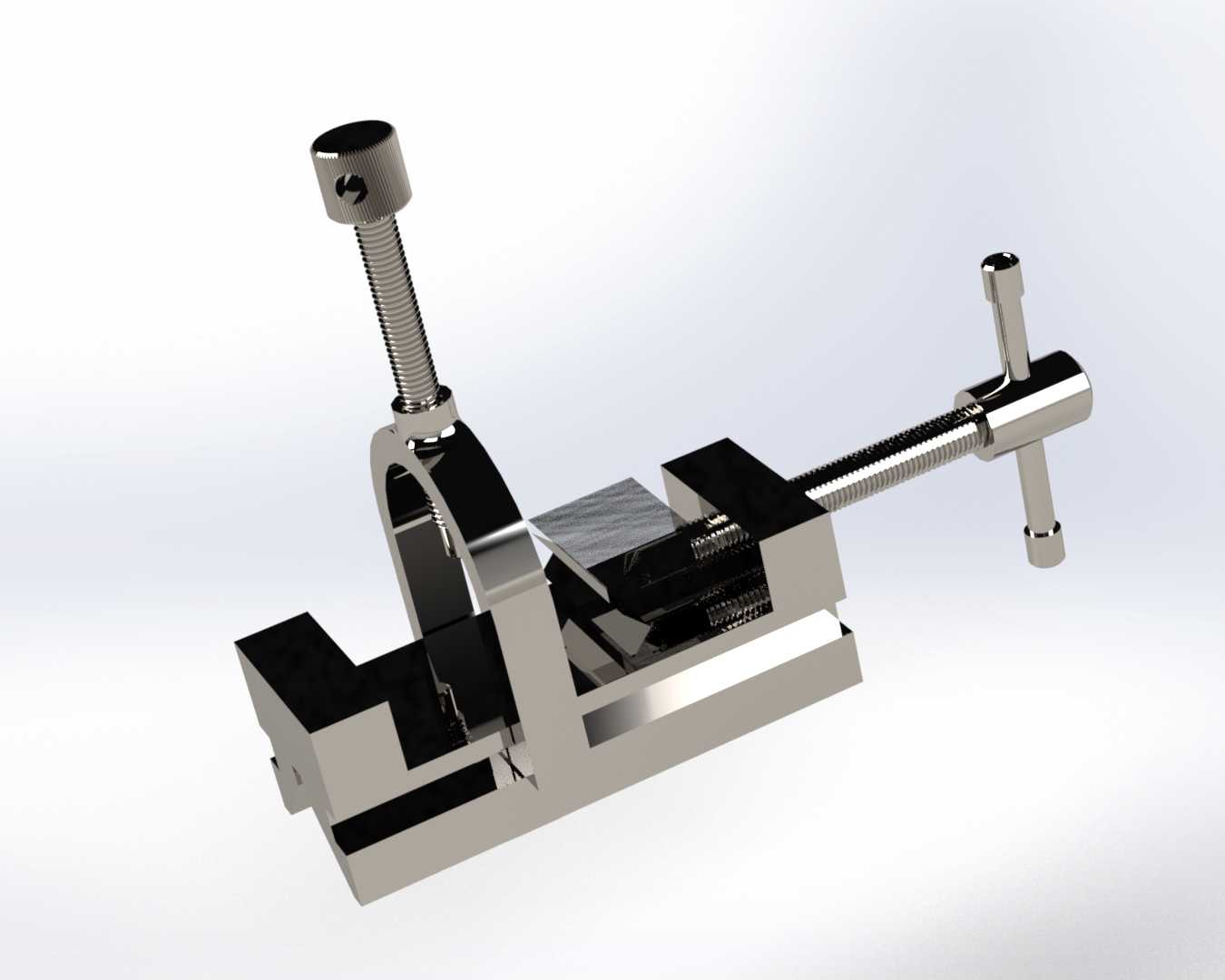

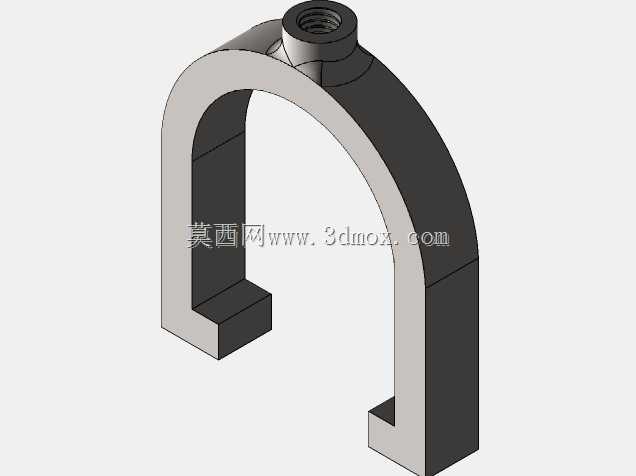

功能特性上，该虎钳采用双螺杆调节结构，主传动螺杆搭配T型滑台结构实现活动钳身的大范围开合调节，可适配不同尺寸规格的工件装夹；上方的辅助压紧螺杆可在工件装夹到位后施加垂直方向的压紧力，避免薄型工件在加工受力时出现翘起、移位的问题，提升装夹稳定性。钳身整体采用高刚性金属结构设计，导轨面做贴合度优化，活动钳身滑动间隙小，装夹重复定位精度可满足精密小件加工的公差要求，钳口做防滑咬合处理，既保证夹持摩擦力足够，又可通过更换软钳口适配易刮伤的精加工工件表面。

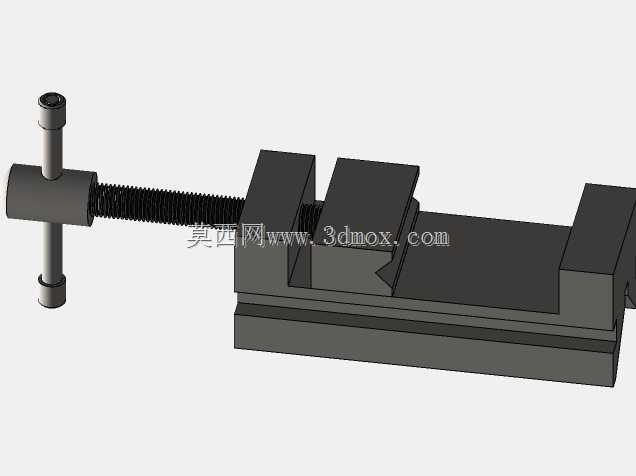

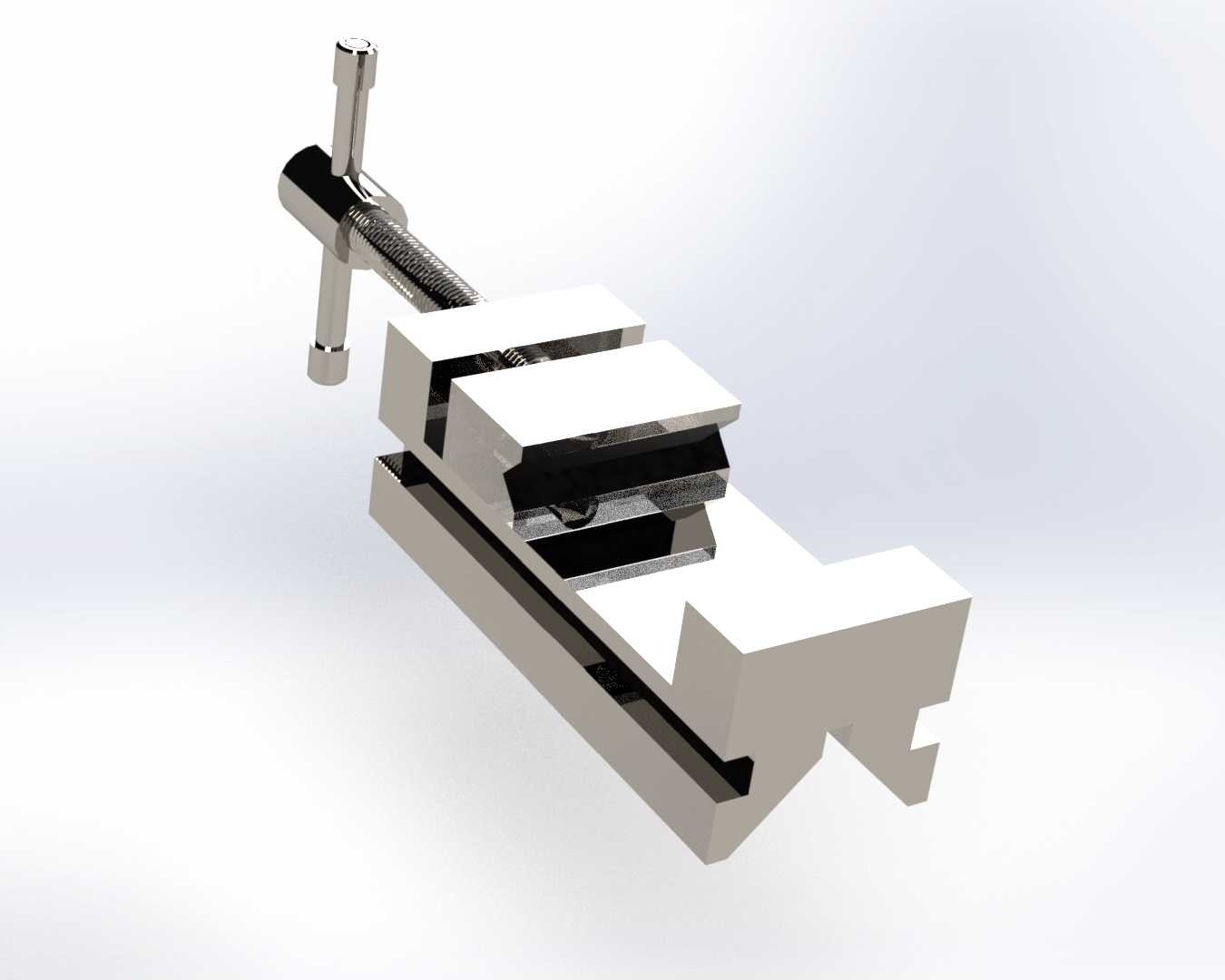

设计思路上，该虎钳采用模块化组合逻辑，将平钳口夹持、V形块定位、辅助压紧三个功能集成在同一钳体上，整体结构紧凑，无需额外拓展附件即可覆盖多数小型工件的装夹场景；操作端采用可拆卸式T型手柄，转动施力时力矩充足，可在狭小工位空间内完成装夹操作，同时避免手柄突出占用过多操作空间。

外形尺寸与安装边界方面，该虎钳整体长度控制在小型台钳适配范围内，底座采用标准平置安装结构，可通过螺栓直接固定在常规工作台T型槽上，也可搭配磁力座吸附在金属平台表面使用，安装孔位间距适配多数小型加工设备的工作台安装标准，整体高度控制合理，装夹工件后加工刀具的作业行程充足，不会出现钳身干涉刀具走刀路径的问题，可适配多数小型加工设备的作业空间要求。
