机加工重型台虎钳夹持工装结构

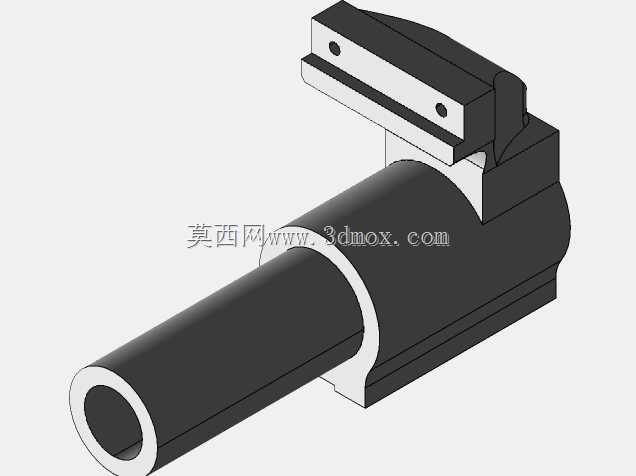

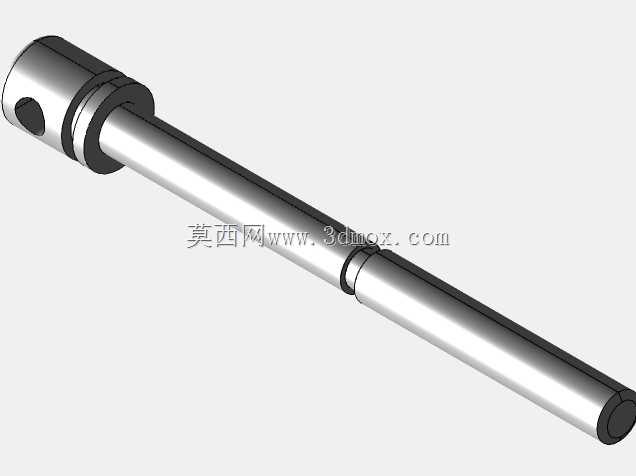

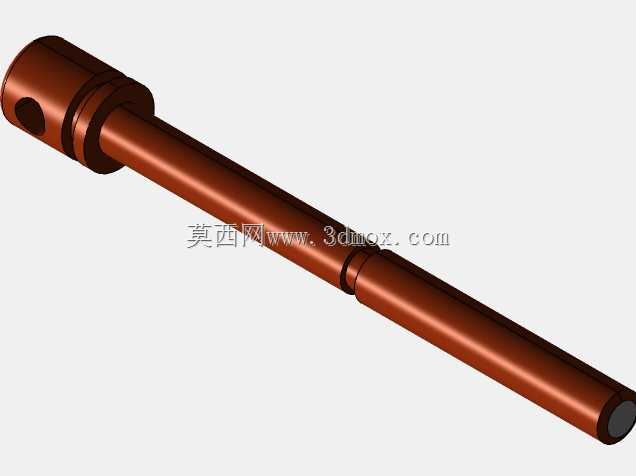

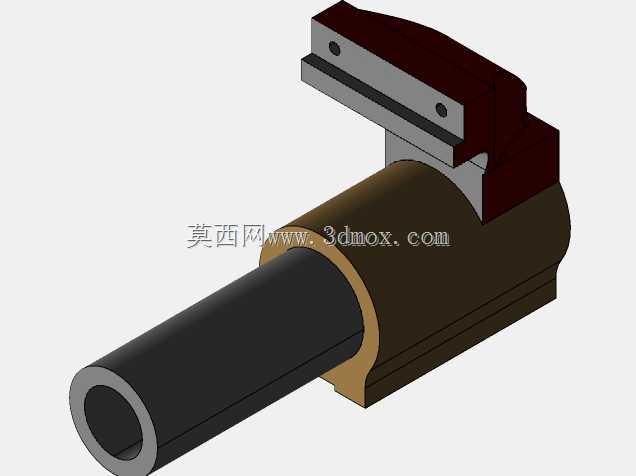

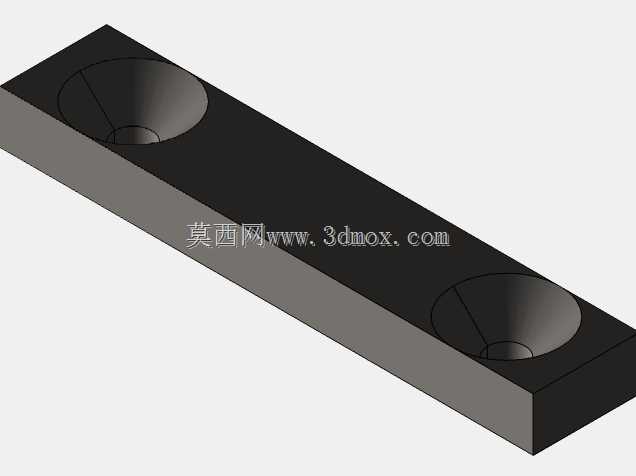

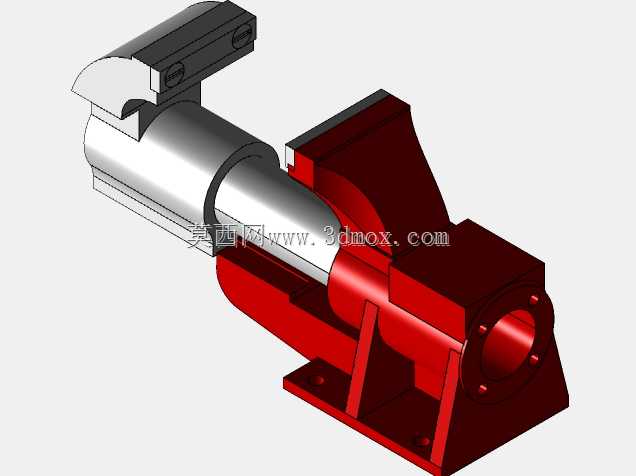

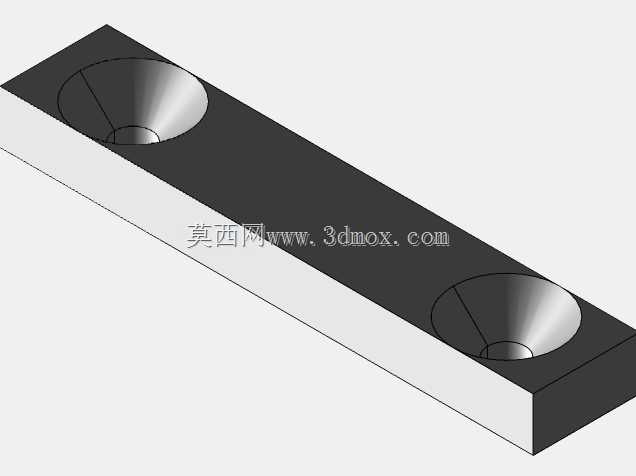

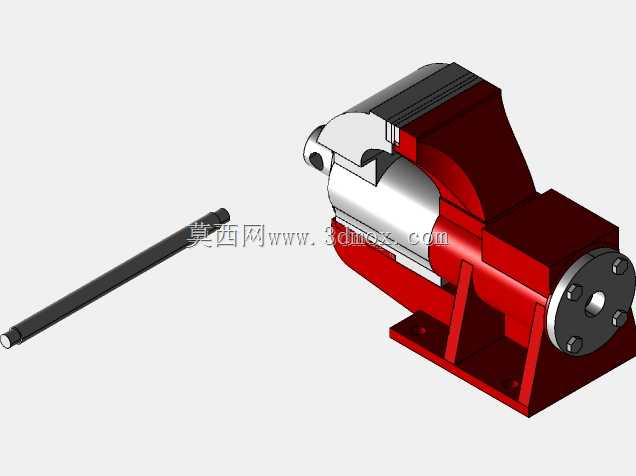

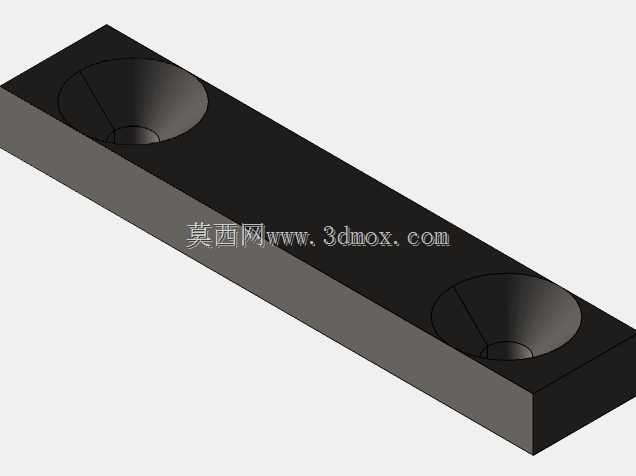

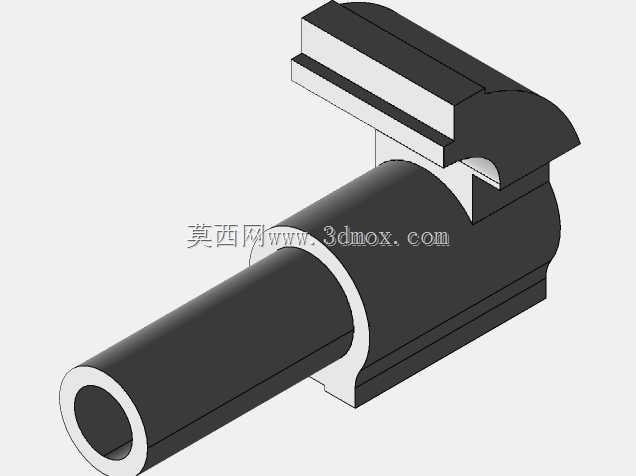

这款台虎钳是机械加工、钳工装配、维修作业场景中核心的夹持类工装，广泛应用于五金加工车间、设备维修站点、职业技能实训场地、小型五金工坊等场景，是完成工件锉削、锯切、錾削、攻丝、套丝、零件修配、小型部件组装等工序必不可少的基础工装，能够为被加工工件提供稳定、可靠的夹持固定，避免作业过程中工件移位、晃动，保障加工精度与操作安全。从功能特性来看，该款虎钳采用丝杠传动的夹紧结构，通过旋转丝杠带动活动钳身沿固定导轨方向做直线往复运动，实现钳口的开合与夹紧力调节，可适配不同尺寸规格的工件夹持需求；固定钳身与活动钳身的钳口位置设计有可拆卸的钳口板，钳口板表面加工有交叉防滑齿纹，能够在夹紧工件时增大接触摩擦力，防止工件受外力作用发生滑移，同时可根据加工需求更换光面钳口、软质钳口等不同类型的钳口配件，避免夹伤精加工工件的表面。在设计思路上，整体结构采用高刚性的一体式铸造底座设计，底座带有加强筋结构，能够在承受大夹紧力、加工冲击载荷时避免结构变形，保障夹持精度的稳定性；丝杠传动副采用隐藏式防护结构设计，可减少加工过程中产生的金属切屑、粉尘落入传动间隙，降低传动部件的磨损速率，延长工装的使用寿命；活动钳身与固定底座的配合面采用精密加工的导向结构，保障钳身移动过程中的直线度，避免钳口错位导致的工件夹持歪斜问题。从安装边界与尺寸适配来看，该虎钳的底座预留有标准化的安装螺栓孔位，可直接固定在钳工工作台、机床辅助工作台的台面上，安装时需保障底座与工作台面完全贴合，避免悬空安装导致的受力变形；整体结构的外形尺寸适配常规钳工工作台的安装空间，钳口最大开合行程可覆盖绝大多数小型机械零件、五金工件的夹持需求，钳身高度符合人体工程学操作高度，操作人员站立作业时可自然完成工件装夹、加工操作，无需过度弯腰或抬臂，能够有效降低长时间作业的疲劳感。在实际使用过程中，该虎钳可配合各类钳工手动工具、小型电动加工工具完成多类型加工作业，夹持稳定可靠，操作简单便捷，是一线生产、维修、实训场景中通用性极强的基础夹持工装。
