带外置盘梯的球形储罐工业设备

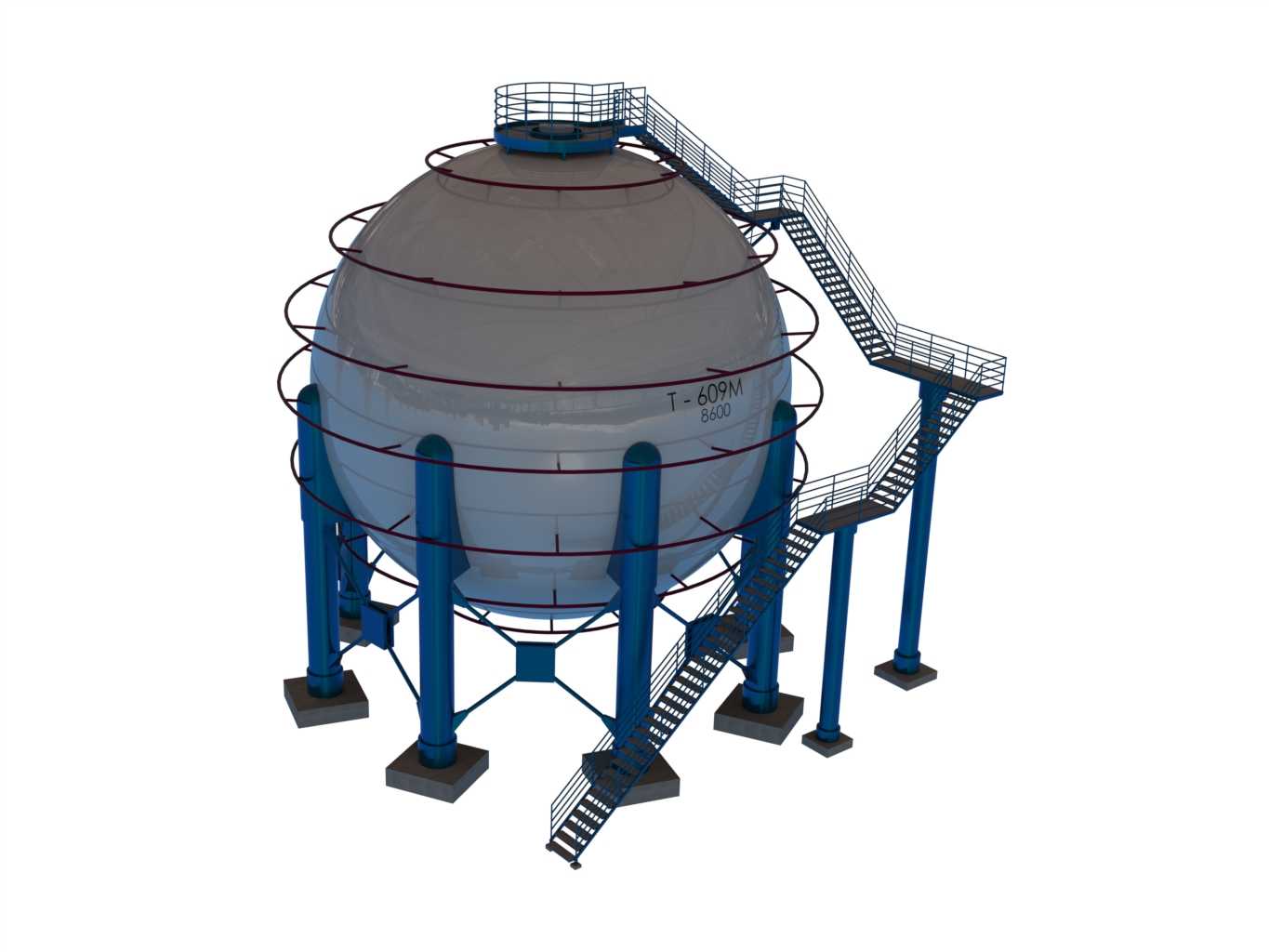

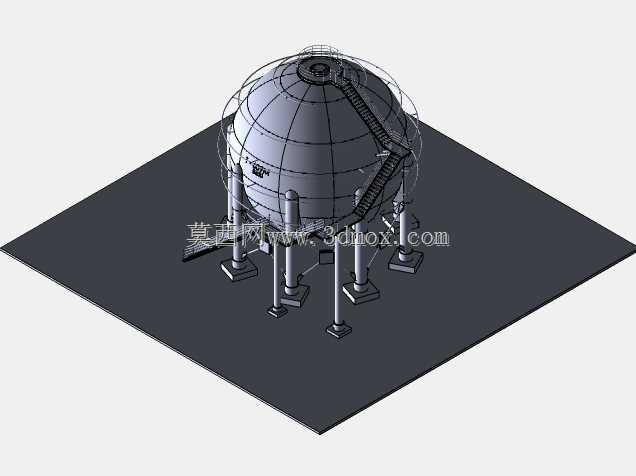

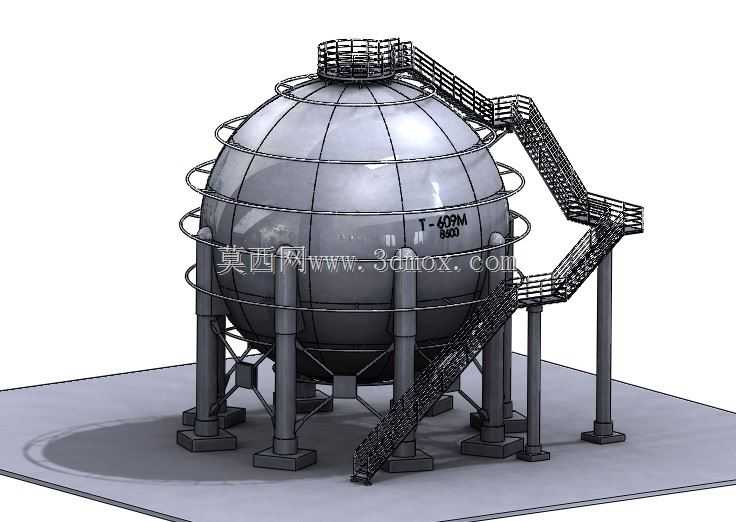

这款球形储罐是石油化工、燃气储运领域常用的承压储料设备，主要用于储存液化石油气、天然气、液氮等高压气态或液态介质，也可在精细化工、粮油加工领域用于储存需密闭承压的特殊物料，相比同容积的立式圆筒形储罐，球罐受力均匀、承压能力更强，相同压力与容积条件下耗材更少、占地面积更小，是大容量高压介质储存场景的首选设备。该模型完整还原了球罐的核心结构，主体为分瓣拼接的球形壳体，壳体外部设置多圈环形加强护栏，既可以作为检修人员临时停靠的防护结构，也能对球壳板拼接焊缝起到一定的应力分散作用，降低长期承压下焊缝处的应力集中风险。球罐底部采用多根均匀分布的圆柱式支柱支撑，支柱底部设置方形承重基础座，可将罐体满载时的总重量均匀传导至地面混凝土基础，支柱与球壳连接位置设置三角加强筋板，提升连接结构的抗剪切、抗风载能力，适配户外露天安装的抗风、抗震需求。罐体侧面设置连续折返式外置盘梯，从地面基础位置一直延伸至球罐顶部的操作平台，盘梯每段折返处设置过渡休息平台，梯步采用防滑格栅结构，两侧设置安全防护栏杆，既满足日常巡检、检修时人员上下通行的需求，也符合工业高空作业的安全防护规范，顶部操作平台围绕球罐顶部的人孔、接管区域设置，方便操作人员开展介质检测、阀门操作、设备维护等作业。设计过程中首先根据目标储存介质的压力、密度参数确定球罐的公称容积与壳体壁厚，再结合安装场地的地质条件、风载等级确定支柱的数量、直径与基础尺寸，盘梯的倾斜角度控制在45度以内，梯步宽度满足单人携带工具通行的需求，整体安装边界需预留出盘梯外侧至少1.5米的检修通道，球罐底部与地面之间预留足够的管道铺设、阀门操作空间，确保设备安装后可顺畅对接上下游工艺管线，日常运维作业无空间阻碍。
