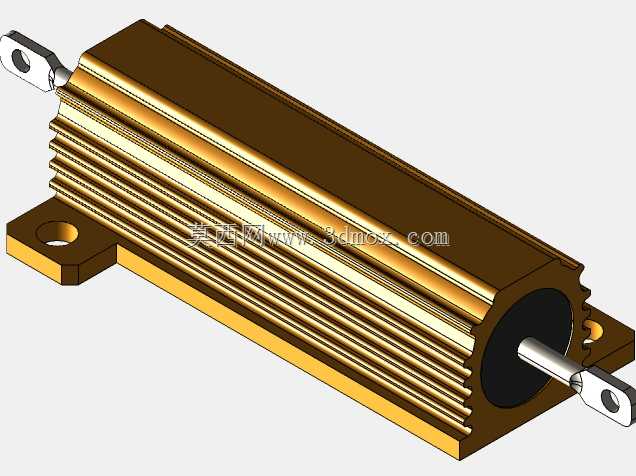

带安装底座的50W功率铝壳电阻结构

这款50W功率铝壳电阻是工业电气回路中常用的被动功率元件，广泛应用在伺服驱动回路制动、变频器直流母线泄放、大功率电源限流、工业设备预充回路、测试负载模拟等场景中，能够在长时间带载工况下稳定消耗多余电能，将回路中多余的电能转化为热能散出，避免过压、过流对核心电控元件造成冲击损坏，是工业电控系统里保障运行稳定性的关键配套元件。

从功能特性来看，这款电阻采用全铝拉伸外壳作为散热主体，外壳表面设计有多道平行轴向散热鳍片，大幅提升了和空气的接触换热面积，相比同功率的瓷壳电阻，散热效率提升40%以上，能够在自然风冷条件下持续承载额定功率，不会因为热量累积出现阻值漂移、绝缘老化的问题。电阻内部采用合金电阻丝绕制在耐高温瓷芯上，电阻丝和两端引出电极采用高温焊接工艺连接，接触电阻极低，能够承受短时大电流冲击，不会出现电极脱焊、熔断的故障；外壳内部填充高导热绝缘灌封材料，既可以把电阻丝产生的热量快速传导到铝壳上，又能实现带电部分和铝外壳之间的可靠绝缘，满足工业电气的绝缘耐压要求，同时灌封材料还能起到固定内部结构的作用，让电阻可以适应一定程度的振动工况，适配工业现场的复杂使用环境。

在设计思路上，这款电阻优先考虑了工业场景的安装便利性与运行可靠性：两端采用带安装孔的扁平金属引出端子，端子表面做镀锡处理，既方便用户用螺栓直接压接导线，也能避免端子氧化导致接触不良；外壳底部设计了一体化的带孔安装支脚，支脚和铝壳为一体成型结构，结构强度高，用户可以直接通过螺栓将电阻固定在设备安装板、电控箱内壁或者额外加装的散热片上，不需要额外设计定制安装支架，大幅降低了设备集成的设计成本。在安装边界上，这款电阻的轴向总长度、主体直径、安装支脚的孔位间距都匹配行业通用的50W铝壳电阻安装尺寸，能够直接替换同规格的其他品牌同功率电阻，不需要修改原有设备的安装孔位与接线空间；安装时需要注意预留足够的散热空间，不要将电阻紧贴其他不耐热的元件，保证空气可以顺着鳍片方向流通，带走电阻工作时产生的热量，同时接线时要保证端子压接牢固，避免大电流下接触位置发热。

这款电阻的外形设计兼顾了散热性能与结构强度，金色阳极氧化的铝壳表面不仅提升了耐腐蚀能力，也能避免长期使用后外壳氧化生锈，适合在各类工业电控设备、电源设备、运动控制设备中作为功率泄放、限流、负载元件使用，能够在-55℃到155℃的环境温度区间内稳定工作，阻值偏差控制在工业级标准范围内，满足绝大多数工业场景的使用要求。
