25W功率型铝壳绕线电阻器结构设计

这款25W铝壳功率电阻器，是工业电子电路、电力控制回路中极为常用的被动限流、耗能元件，广泛应用在伺服驱动回路、变频器制动单元、电源分压电路、工业设备浪涌抑制回路、大功率负载测试场景中，能够在电路中承担精准限流、多余能量耗散、电压分压、浪涌电流缓冲的核心作用，是保障工业电子设备稳定运行的基础元器件。

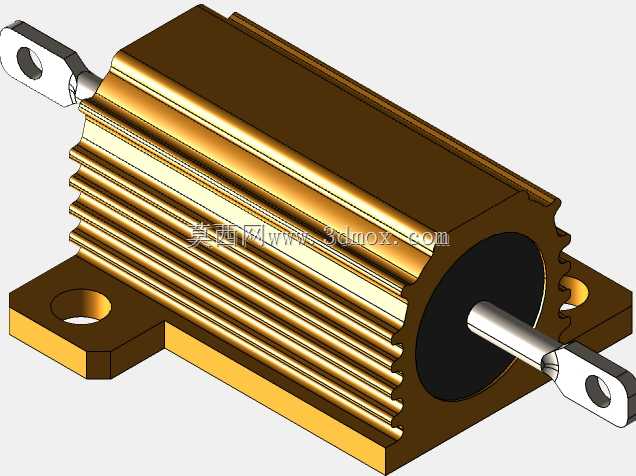

从产品功能特性来看，这款电阻采用金色阳极氧化铝外壳作为主体结构，外壳表面设计了多道平行轴向散热鳍片，相比光滑外壳能够大幅提升与空气的接触换热面积，在25W额定功率持续工作的状态下，能够快速将电阻内部绕线产生的焦耳热传导到外壳表面，通过自然对流将热量散发到周边环境中，避免电阻内部温度过高导致阻值漂移、绝缘层老化失效，保障长期工作下的阻值稳定性与使用寿命。电阻两端采用金属压片式接线端子，端子上预留标准圆形安装孔，既可以通过螺丝压接实现导线的可靠连接，也能适配不同规格的接线端子排，降低现场接线的操作难度，同时金属端子与内部电阻绕组采用压接+焊接的双重连接工艺，能够承受大电流通过时的接触压力，避免长期工作出现接触不良、端子发热的问题。电阻两端的黑色密封端盖采用耐高温绝缘工程材质，既可以实现内部绕组与外部铝壳的可靠绝缘，也能阻挡外界粉尘、潮气进入电阻内部，适配工业车间多尘、存在一定湿度的复杂工作环境。

在设计思路上，这款电阻优先考虑了工业场景的安装便利性与散热可靠性，底部设计了一体化的带安装孔固定支脚，两个支脚的安装孔位同轴度经过精准校核，安装时可以直接通过M4规格螺丝将电阻固定在设备机箱内壁、金属安装板或者专用散热支架上，支脚与铝壳主体为一体化挤压成型结构，结构强度高，能够承受设备运输、运行过程中的振动冲击，不会出现支脚断裂、壳体变形的问题。在外形尺寸与安装边界设计上，这款电阻整体为长方体带鳍片结构，轴向总长度适配常规25W功率电阻的通用安装尺寸，径向最大直径控制在合理范围内，安装时预留的周边散热空间不小于10mm即可满足自然散热需求，固定支脚的孔距符合行业通用安装规范，可以直接替换同功率规格的其他同类型铝壳电阻，无需重新设计安装位，大幅降低设备厂商的选型替换成本。内部采用高稳定性镍铬合金绕线作为电阻核心，绕制过程中严格控制匝间间距，避免匝间短路，绕组与铝壳内壁之间填充高导热绝缘氧化镁材料，既能够将绕组热量快速传导到铝壳上，也能实现绕组与外壳之间的高压绝缘，满足工业电路的绝缘耐压要求。
