剪式梯形波纹承载支撑升降结构

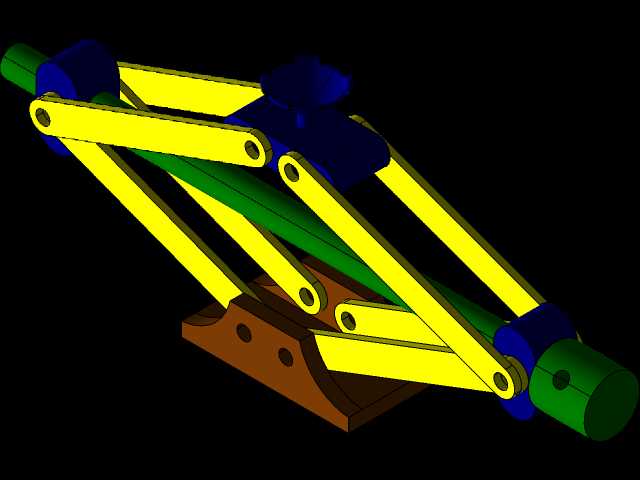

该结构主要应用于重载场景下的高度调节与承载支撑作业，常见于重型设备检修顶升、工业生产线工位高度适配、物流仓储重型货物抬升、特种车辆车载支撑调平等场景，能够在有限的安装空间内实现大行程的稳定升降动作，依靠多组铰接连杆的同步展开与收拢完成高度变化，相比单柱式升降结构具备更优的侧向抗倾覆能力，承载过程中受力可均匀分散至每一组连杆臂与铰接点位，避免局部应力集中导致的结构形变失效。结构上下两端设置有圆柱形连接端轴，可适配不同的安装基座与承载台面，端轴上预留的径向定位孔可配合销钉完成快速锁止固定，安装时无需复杂的对位调整，能够适配水平、倾斜等多种安装基面的固定需求。底部的棕色支撑座采用加宽接触面设计，增大与安装基面的接触面积，降低单位面积承压，避免重载下基面出现压痕或凹陷，支撑座上的安装孔可配合螺栓完成与基面的刚性连接，保障升降作业全程的结构稳定性。多组黄色连杆臂采用等长对称布局设计，铰接点位的同轴度经过精准校核，升降过程中各组连杆同步转动，不会出现卡滞或偏摆问题，连杆臂的截面采用加厚矩形结构，在保证结构轻量化的同时具备足够的抗弯抗扭强度，能够承受额定载荷下的反复伸缩动作而不产生疲劳形变。中间层叠的绿色波纹承载板采用梯形波纹构型，相比平钢板具备更高的结构刚度，同等厚度下抗弯折能力提升数倍，波纹走向与连杆伸缩方向匹配，升降过程中可随连杆的角度变化产生适配性形变，始终保持与上下连杆组的紧密贴合，均匀传递承载载荷，避免局部应力集中。两端的深蓝色铰接座采用整体式加工成型，将多组连杆的铰接点位集成在同一基座上，保障各转动副的位置精度，铰接孔内预留有衬套安装空间，可加装耐磨衬套降低转动摩擦损耗，延长结构整体使用寿命。该结构整体收拢后体积小巧，可收纳至狭窄空间内，展开后升降行程可达收拢高度的数倍，能够满足不同高度差的作业需求，承载过程中无需额外的导向结构，依靠自身连杆的对称约束即可保持升降过程的垂直稳定性，可配合液压、电动或手动驱动组件完成动力输入，适配不同动力条件的作业场景，在重载顶升、工位调节、设备调平等领域具备较高的实用价值。
