汽车悬架用螺旋弹簧减震器结构设计

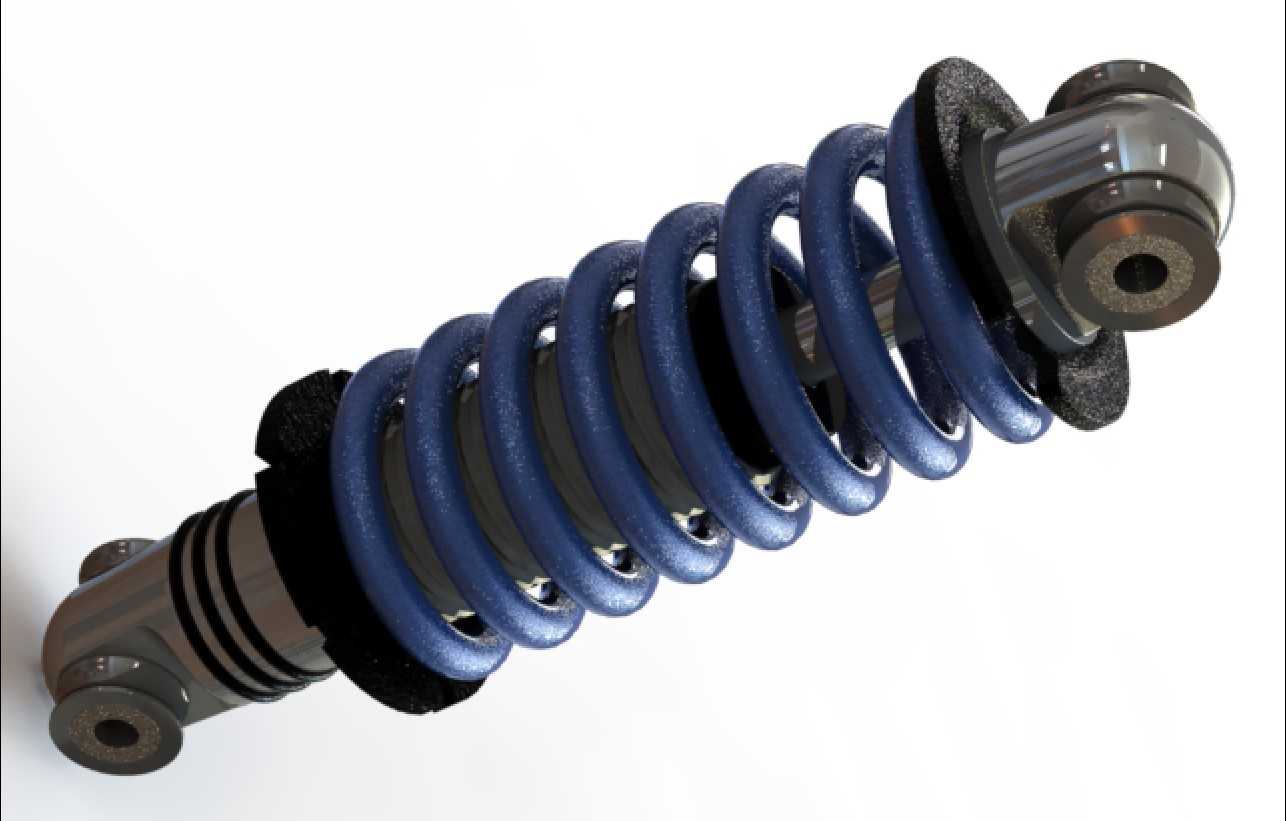

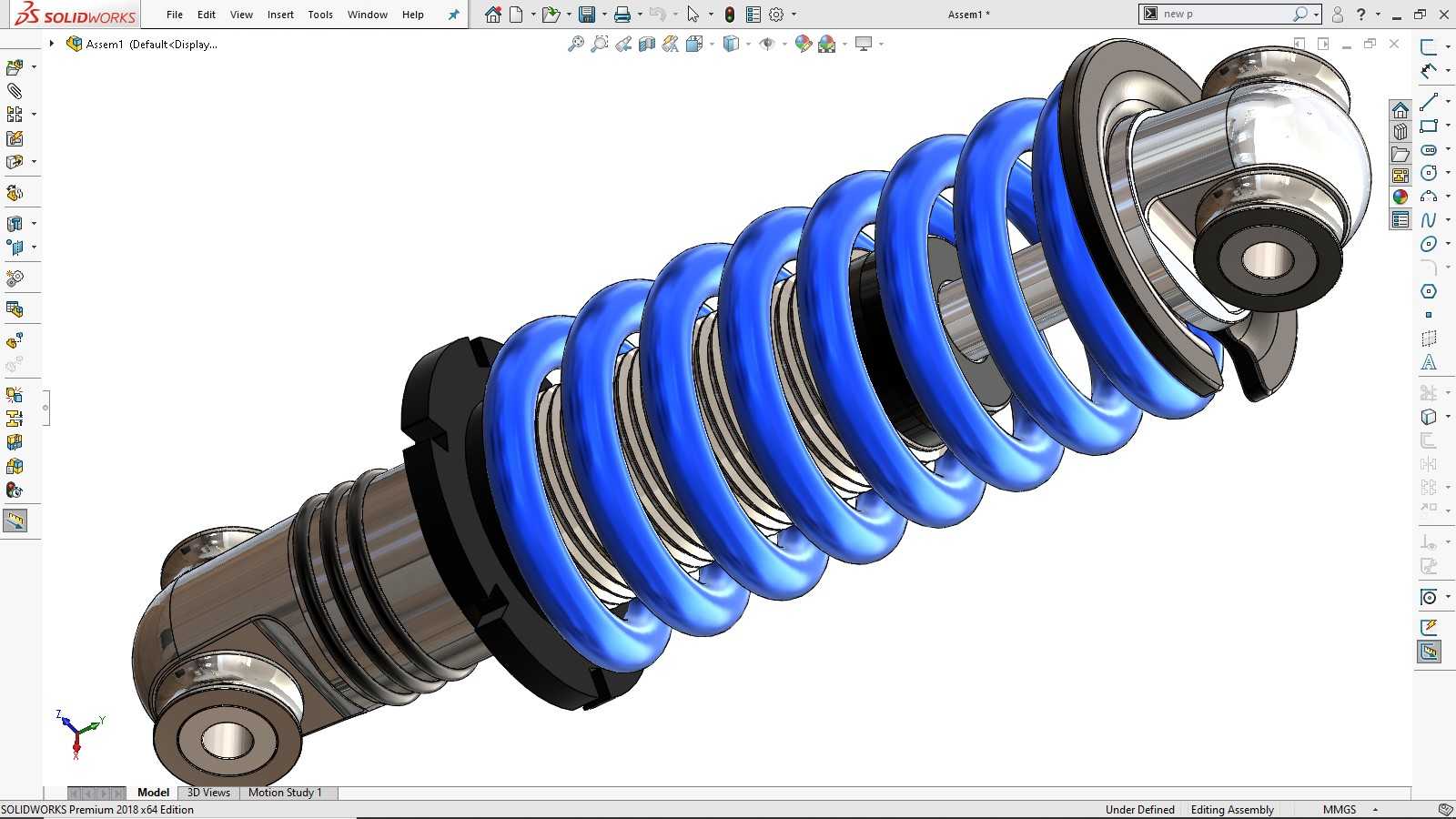

这款减震器主要应用于乘用车辆、非道路作业车辆的悬架系统中，是衔接车架与行走机构的核心缓冲阻尼部件，日常行驶过程中，车辆经过颠簸路面、减速带、非铺装坑洼路段时，路面传递给车轮的竖向冲击会直接作用在减震器上，它能够快速吸收冲击动能，抑制弹簧吸震后产生的往复余振，避免车身出现持续的上下弹跳、左右晃动感，既可以提升驾乘人员的乘坐舒适度，也能让轮胎始终保持与路面的有效贴合，保障车辆行驶过程中的抓地力与操控稳定性，减少颠簸对车身其他零部件的长期冲击损耗，延长整车结构件的使用寿命。从功能特性来看，这款减震器采用了螺旋弹簧与阻尼筒集成的同轴式结构，外侧的蓝色螺旋弹簧承担主要的竖向载荷支撑作用，根据不同车型的载荷标定匹配对应的弹簧刚度，既可以支撑车身的静态重量，也能在大冲击工况下提供足够的支撑力避免悬架打底；内部的阻尼筒则通过液压油流经阀系的阻尼效应，将弹簧往复运动的动能转化为热能耗散掉，快速衰减振动幅度，两端的橡胶衬套连接结构能够过滤掉高频的细碎振动，同时补偿安装过程中的微小角度偏差，避免硬连接带来的应力集中问题。在设计思路上，这款减震器采用了上下吊耳式的安装结构，整体为同轴直筒布局，设计阶段充分考虑了悬架运动过程中的行程边界，弹簧的自由长度、并圈长度经过反复校核，保证在最大压缩行程下弹簧不会出现并圈刚性撞击，最大拉伸行程下阻尼筒不会出现拉脱风险；弹簧表面做了喷塑防腐处理，能够抵御日常行驶中的泥水、砂石侵蚀，阻尼筒的活塞杆表面做了高频淬火与镀铬处理，提升表面硬度与耐磨性能，搭配多唇口的防尘油封结构，既可以阻挡外界灰尘、泥水进入筒身内部污染液压油，也能避免液压油渗漏，保证阻尼性能的长期稳定性。在外形尺寸与安装边界上，这款减震器整体为圆柱形同轴结构，上下安装吊耳的中心距在设计时匹配对应车型的悬架安装点间距，吊耳内的衬套内孔尺寸适配标准规格的安装螺栓，安装时无需额外改动周边的悬架摆臂、车架安装位结构，外侧弹簧的最大外径经过校核，在悬架全行程跳动、转向动作过程中，不会与周边的轮胎内衬、摆臂、刹车管路等部件发生运动干涉，整体安装空间紧凑，适配多数紧凑型乘用车、轻型作业车辆的前悬或后悬安装空间，替换安装时操作便捷，无需额外制作转接支架。
