2.4G无线射频收发通信模块结构

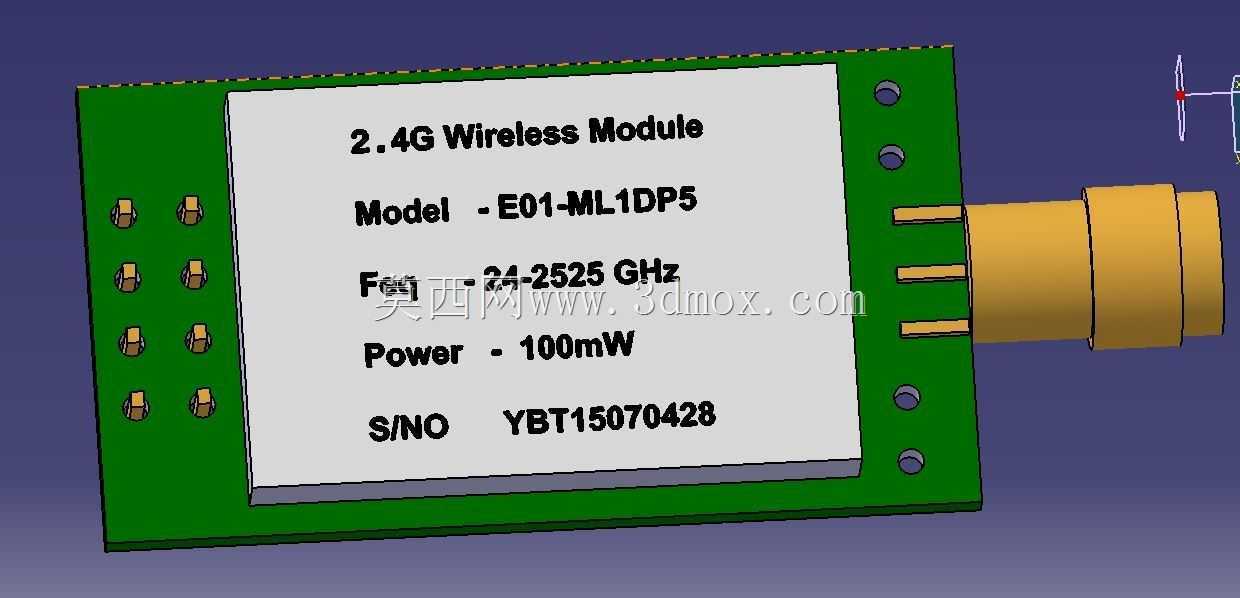

　　该模型呈现的是一块面向短距离无线数据链路使用的2.4G射频通信模块，核心应用集中在工业传感节点、小型物联网终端、遥控遥测设备以及需要板载无线链路的嵌入式控制装置中。模块采用矩形PCB承载形式，板面一侧布置两列排针焊盘，用于与主控板进行插接或焊接连接；另一侧预留SMA同轴天线接口，接口通过金属转接件向外延伸，能够连接外置棒状天线，以改善发射和接收方向上的信号稳定性。

　　从实际设备用途看，这类模块承担的是主控系统与远端设备之间的数据透传或受控收发任务。板上射频芯片工作在2.4GHz频段，配合外围匹配电路、电源走线和天线馈线，可完成数字信号的调制、发射、接收与解调。相比板载陶瓷天线方案，SMA外置天线结构更适合安装在金属外壳、控制柜或设备内部遮挡较多的场景：工程师在整机布置时，可以把模块固定在控制板上，再通过同轴天线把辐射端引到壳体外侧或信号条件较好的位置，从而降低金属构件对无线链路的衰减。

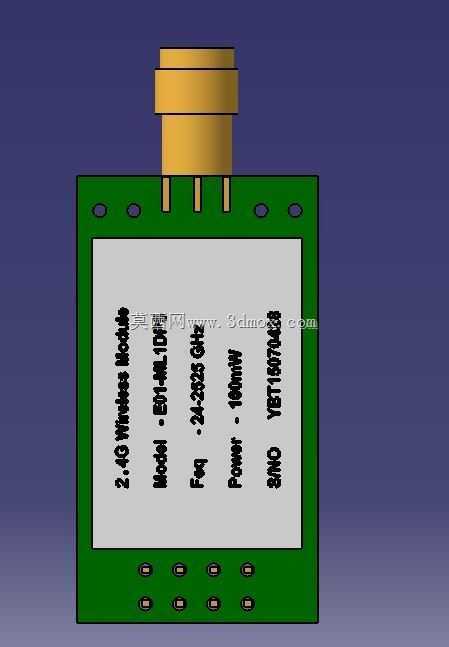

　　结构建模时，PCB本体按照真实板卡厚度建立，板边四角设置安装孔，可用于螺钉固定、铜柱支撑或与外壳柱位配合。孔位与板边、排针区、天线接口之间保留了必要间距，避免装配时紧固件与焊点、连接器发生干涉。板面中央的丝印区域在模型中以实体文字和标识表现，内容包括频段、型号、功率等级及生产序列信息，这些丝印不仅用于生产识别，也方便调试和维修阶段快速确认模块规格。

　　排针区域的建模重点在于引脚间距、焊盘位置和插装高度。两列引脚沿板边规则排列，适合直接插入母座或焊接至底板。进行整机结构设计时，需要关注模块插装后在Z向上的占用高度，尤其是SMA接头、天线螺母和同轴连接器突出板面的部分。若设备外壳较薄，或模块靠近盖板、电池、线束布置，应提前校核天线接头的旋转空间和扳手拧紧空间，不能只按PCB平面轮廓进行堆叠。

　　天线端是外形边界控制的关键。SMA接头位于板边，连接器轴线与PCB平面平行，外接天线后整体长度会明显增加。建模中将接头、螺纹段、介质端和外接同轴部件分段表达，便于在总装中判断模块与壳体开孔的相对位置。若采用面板安装方式，壳体开孔需与SMA轴线同心，并预留螺母锁紧厚度；若模块完全置于壳内，则应在天线对应区域避免连续金属遮挡，或通过延长线将天线引出。

　　电路布局上，射频通路、供电区和接口区在板面上有明确分区。排针负责供电、SPI通信及控制信号连接，主控端可通过这些引脚配置信道、速率、发射功率和收发状态。模块功率等级达到百毫瓦级，在空旷环境下可提供较远的链路余量，但在工业现场仍需结合柜体材质、设备间距、干扰源和天线朝向进行链路预算。结构设计人员不能仅依据电气参数确定安装位置，还要把模块远离变频驱动、大电流线束和开关电源等噪声源，以减少误码和通信中断。

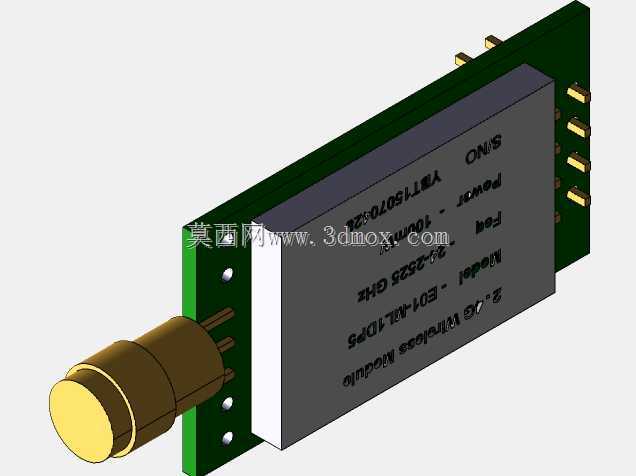

　　安装方式上，该模块既可以作为子卡垂直或水平安装在主控板上，也可以通过四角孔位独立固定在绝缘支撑柱上。若设备存在振动，单纯依赖排针受力并不稳妥，应利用板边固定孔形成机械约束；若设备需要频繁维护，排针加母座的方式更便于更换。模型对外形、接口、焊点、固定孔和天线连接段均作了三维表达，可直接用于壳体开孔校核、装配干涉检查、线束走向规划以及物联网终端的通信模块选型验证。
