奥伦达9/10喷气发动机进气罩结构设计

该部件为喷气发动机前端核心进气导流构件，主要应用于中小型航空喷气动力系统的前端进气段，承担进气整流、内部构件承载、压气机端气流导向的核心作用，是航空发动机进气单元与核心压气机单元之间的关键衔接结构。在实际航空动力运行场景中，该进气罩直面发动机进气来流方向，首先需要对高速进入的空气进行整流梳理，消除进气紊流与气流偏角，让来流以均匀稳定的流态进入后端压气机叶轮区域，避免气流扰动引发的压气机喘振、进气效率下降等问题，直接影响发动机整体进气效率与运行稳定性。

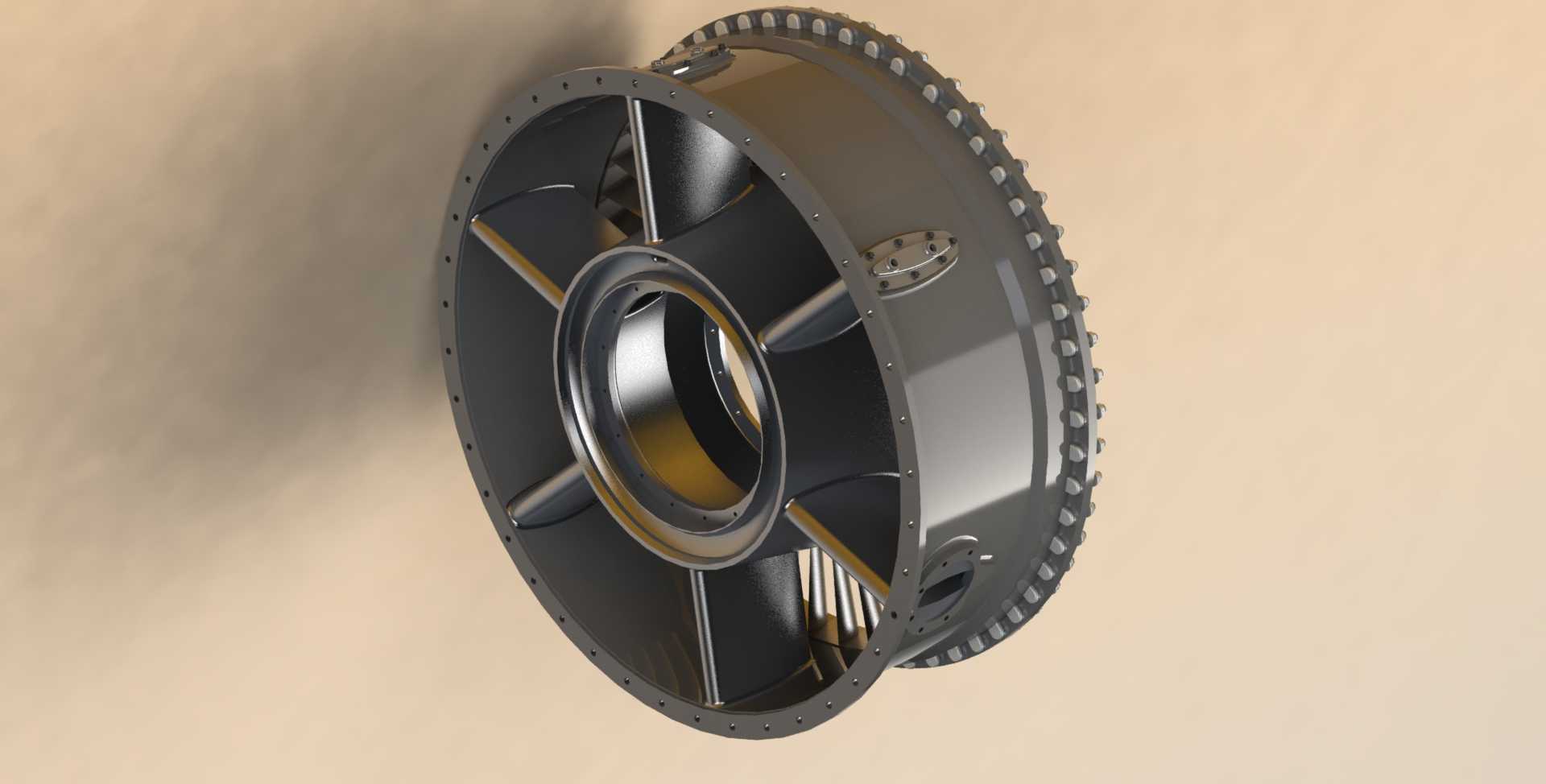

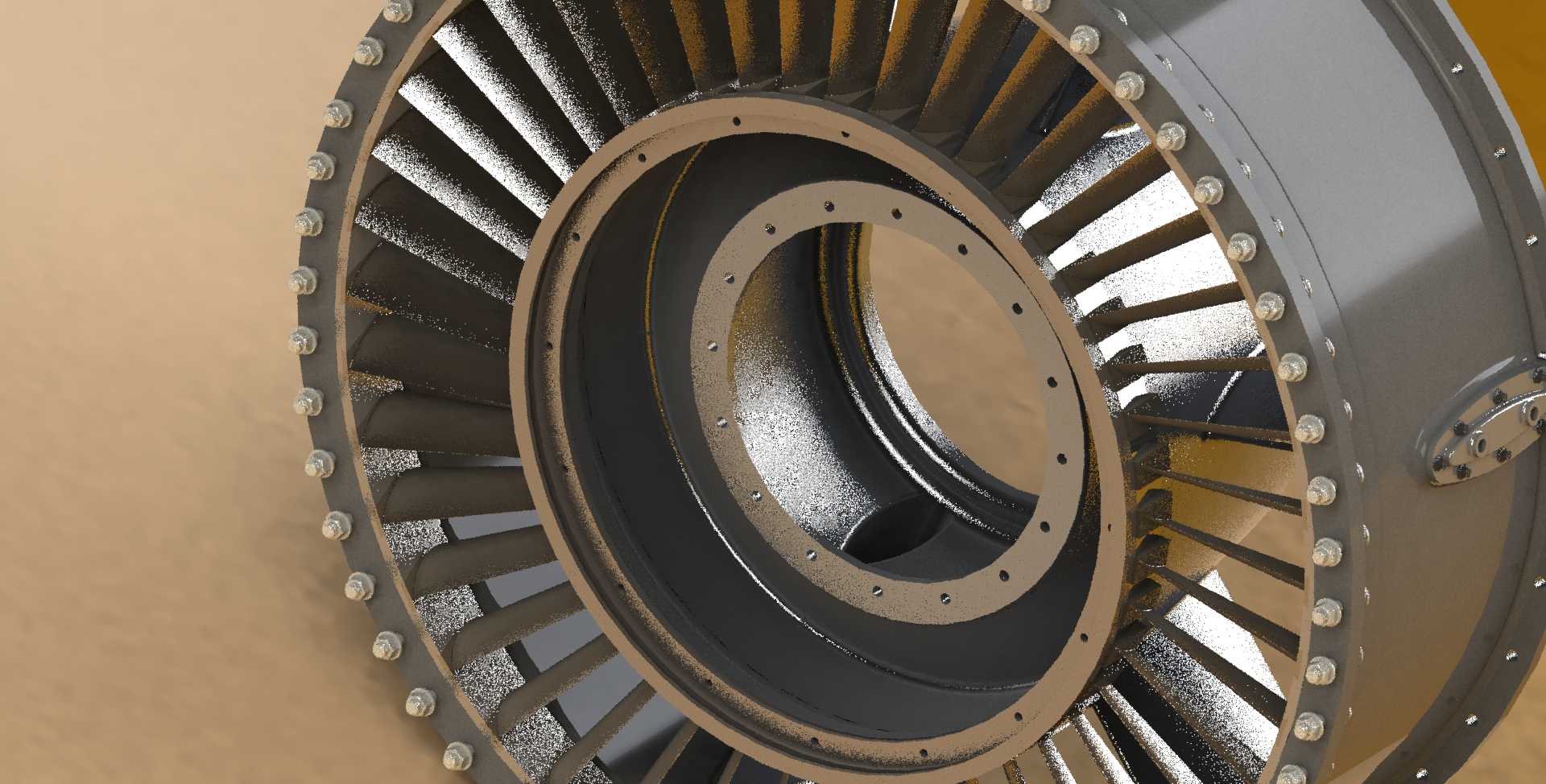

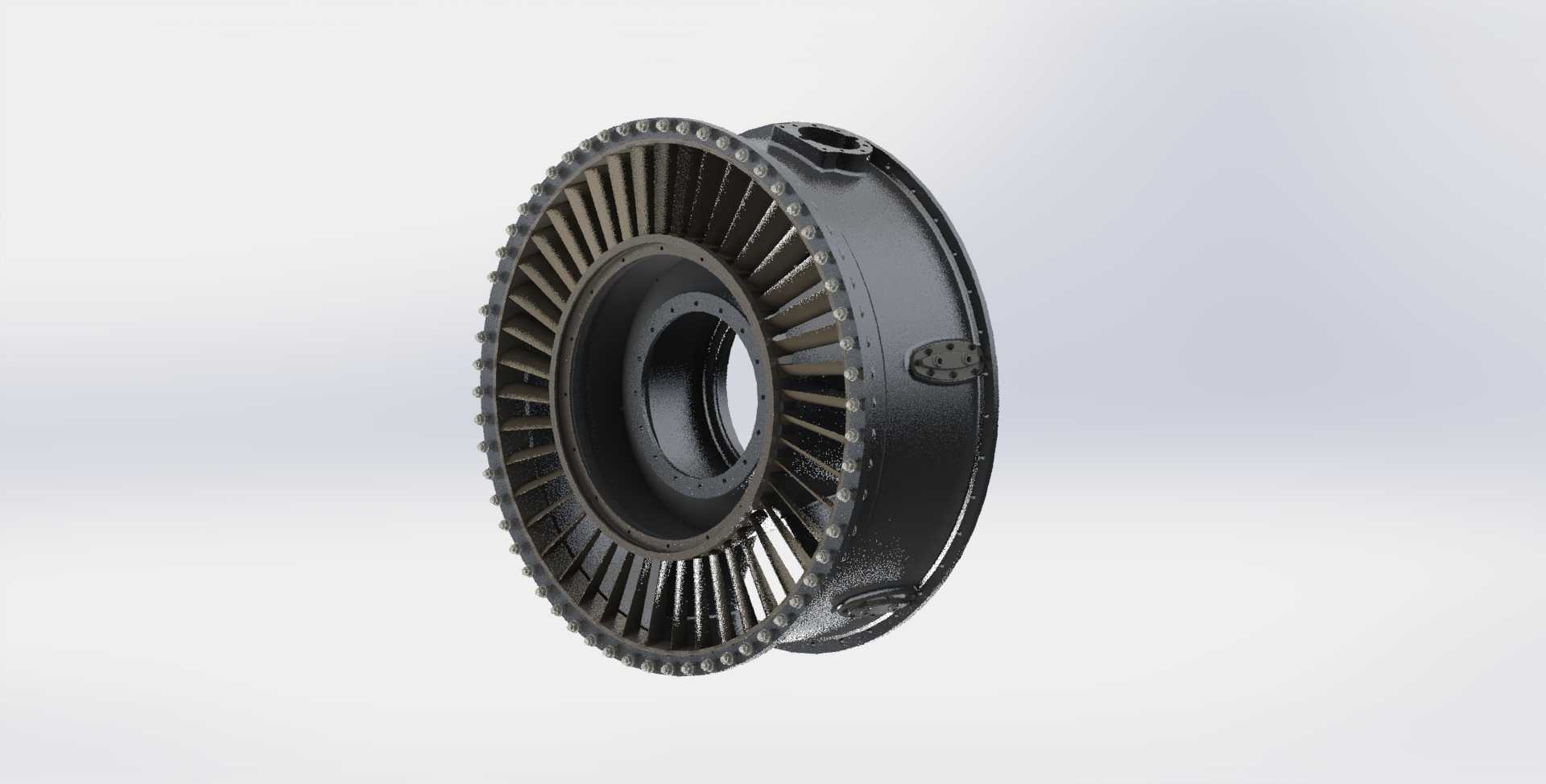

从功能特性来看，该构件集成了多重结构功能：外圈环形机匣主体为整体承力结构，内侧周向均匀布置的压气机进气导叶，既承担气流导向的气动功能，同时作为连接内外环的支撑筋结构，将中心轴承安装座与外圈机匣刚性连接，为中心轴承组件、前端动力输出齿轮箱提供稳定的安装支撑基准，实现气动功能与结构承力功能的一体化设计，减少额外支撑构件带来的进气阻力与结构重量。导叶采用翼型截面设计，沿周向按预设安装角均匀排布，能够根据压气机进气需求对来流进行预旋调整，匹配压气机叶轮的进气角度要求，提升压气机的压缩效率。

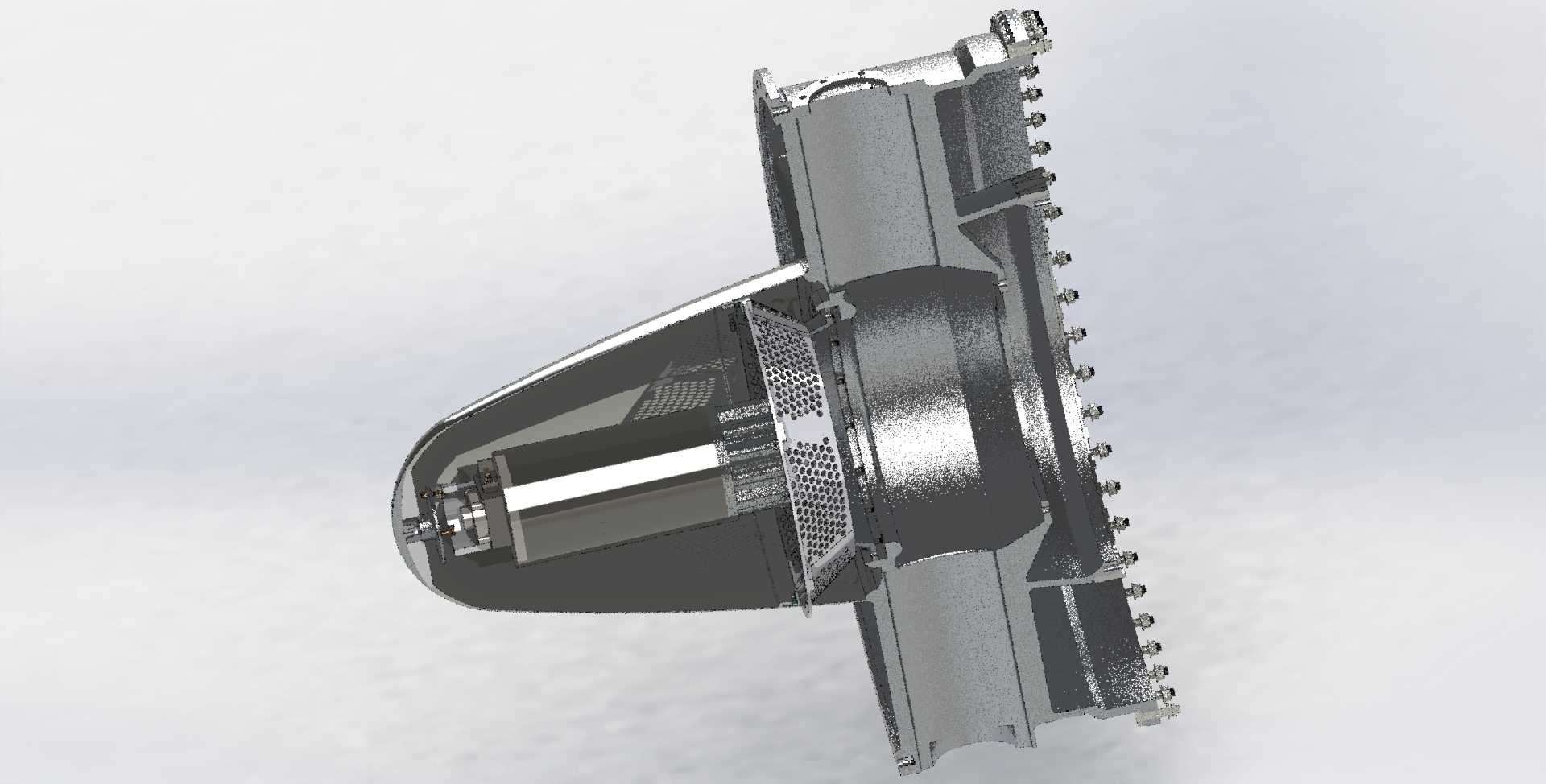

设计过程中优先考虑航空构件的轻量化与结构强度平衡，外圈机匣采用薄壁环形结构，周向布置的安装边与连接凸台预留了与后端压气机机匣、前端进气道的连接安装孔位，安装边界严格匹配对应型号发动机的整机装配尺寸，中心轴承座的内孔尺寸、同轴度公差完全适配对应规格的航空轴承安装要求，保证转子组件运行时的同轴度，减少振动风险。机匣外侧预留的附件安装凸台，可用于安装转速传感器、温度测点等发动机监测附件，无需额外在机匣上进行打孔改装，避免破坏机匣整体结构强度。整体结构采用一体化集成设计思路，将进气导叶、轴承支撑、机匣承力、附件安装等功能整合在单个构件上，减少了零件数量与连接接缝，既降低了整体结构重量，也减少了装配环节的误差累积，提升了发动机前端结构的整体可靠性，能够适应航空发动机运行时的高温、高振动、高转速工况要求。
