二冲程斜盘增压柴油动力机组

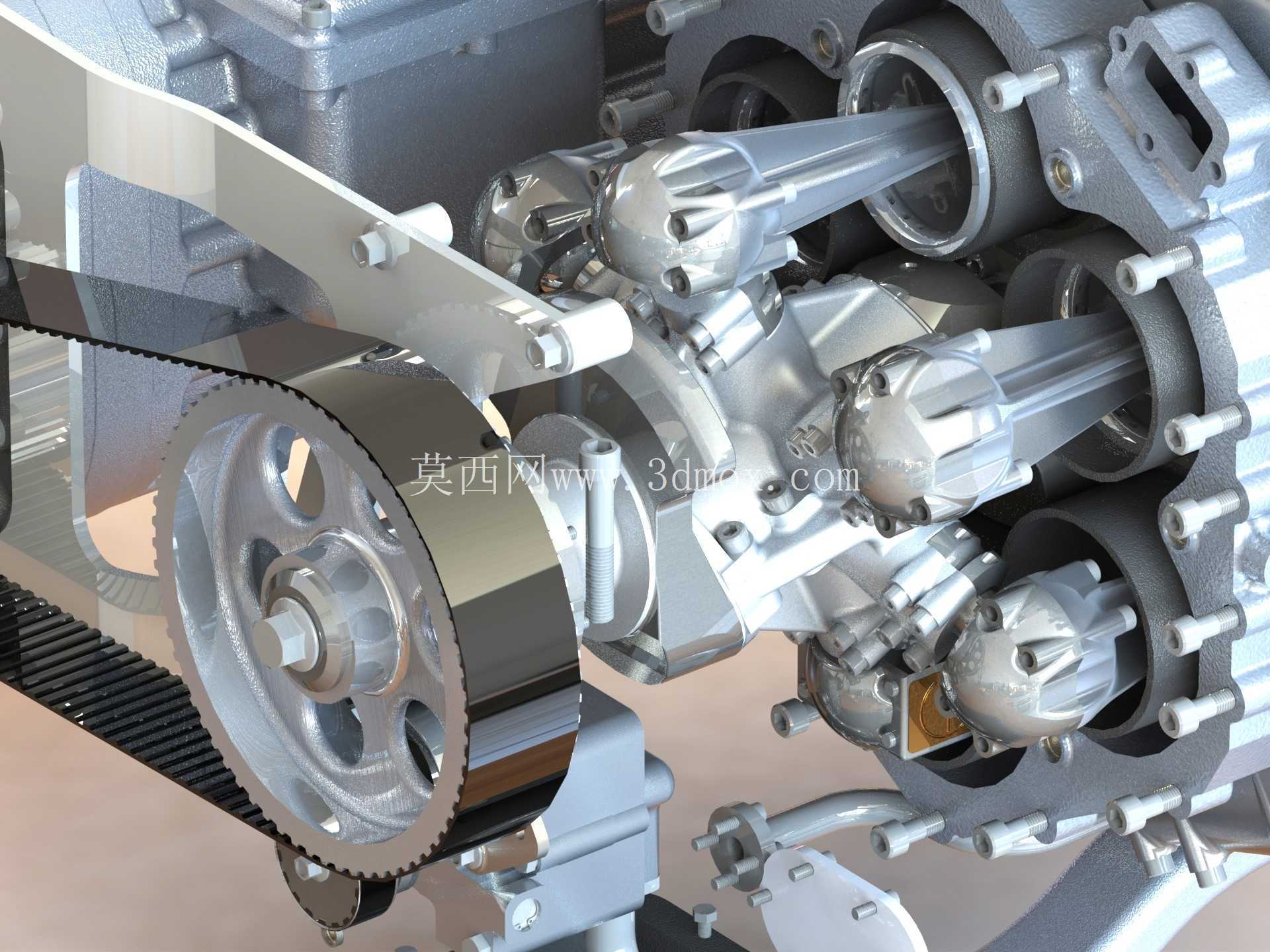

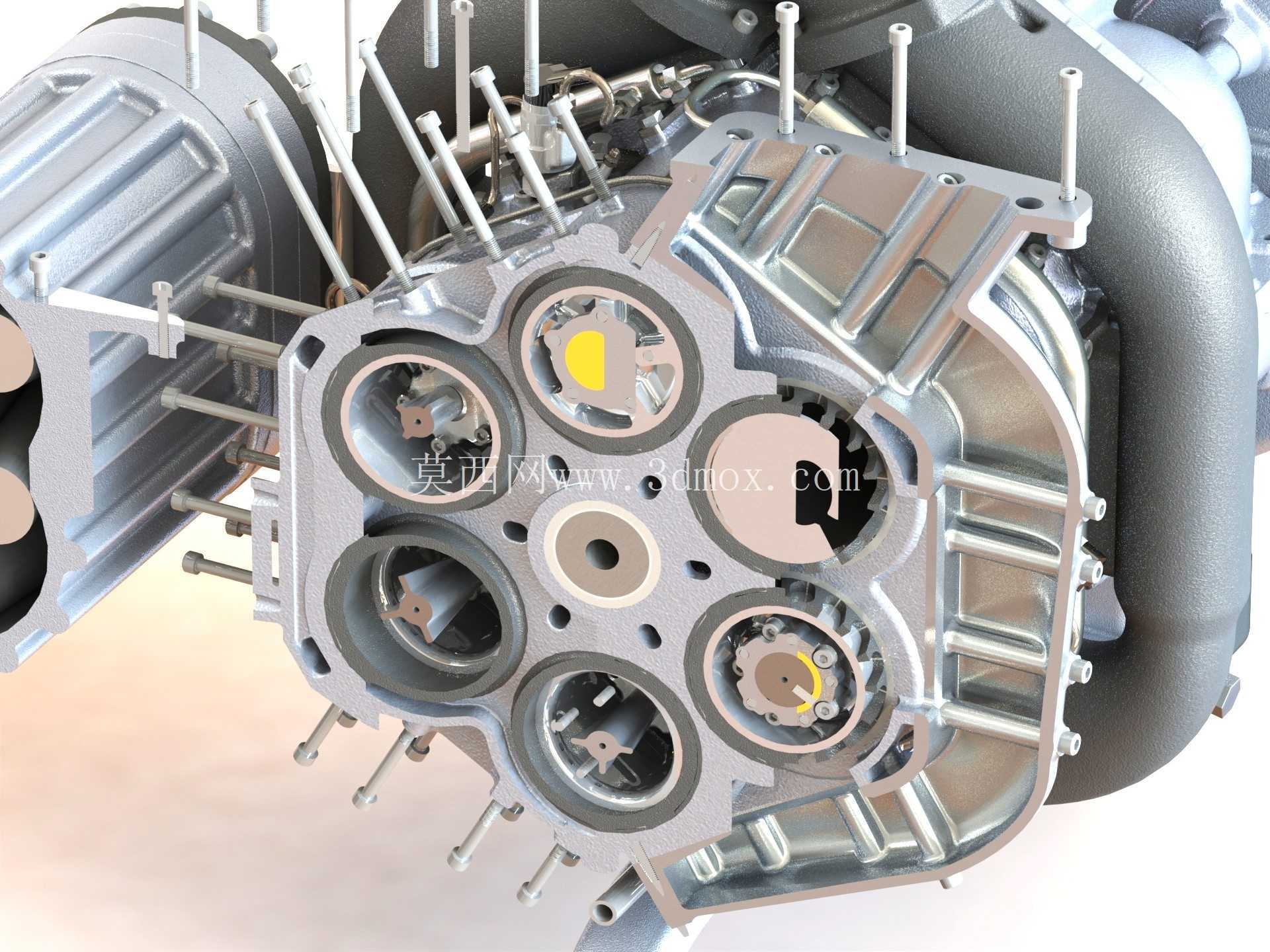

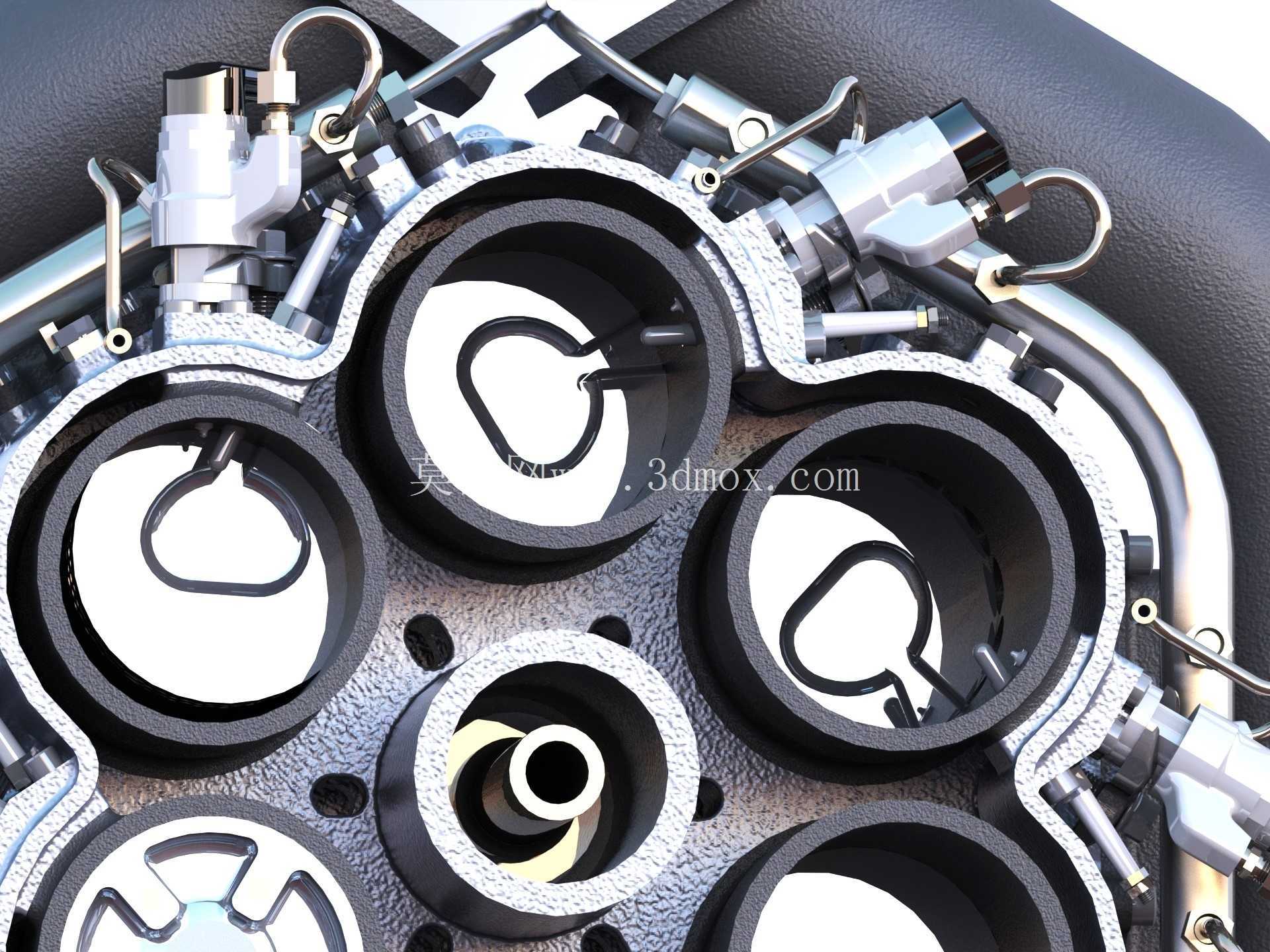

　　该动力装置的结构展开后，最先需要关注的是斜盘传动路线与气缸布置之间的耦合关系。整机采用多缸并列布局，活塞沿近似水平的方向往复运动，活塞杆端部通过导向与传力构件作用在倾斜布置的斜盘上，把直线运动转换为旋转输出。与常规曲轴连杆机构相比，这种方案减少了多组复杂曲柄的空间交错，气缸可以沿轴向紧凑排列，整机在长度方向上能够容纳较多工作单元，而高度方向则由斜盘直径、活塞行程和外部壳体共同决定。

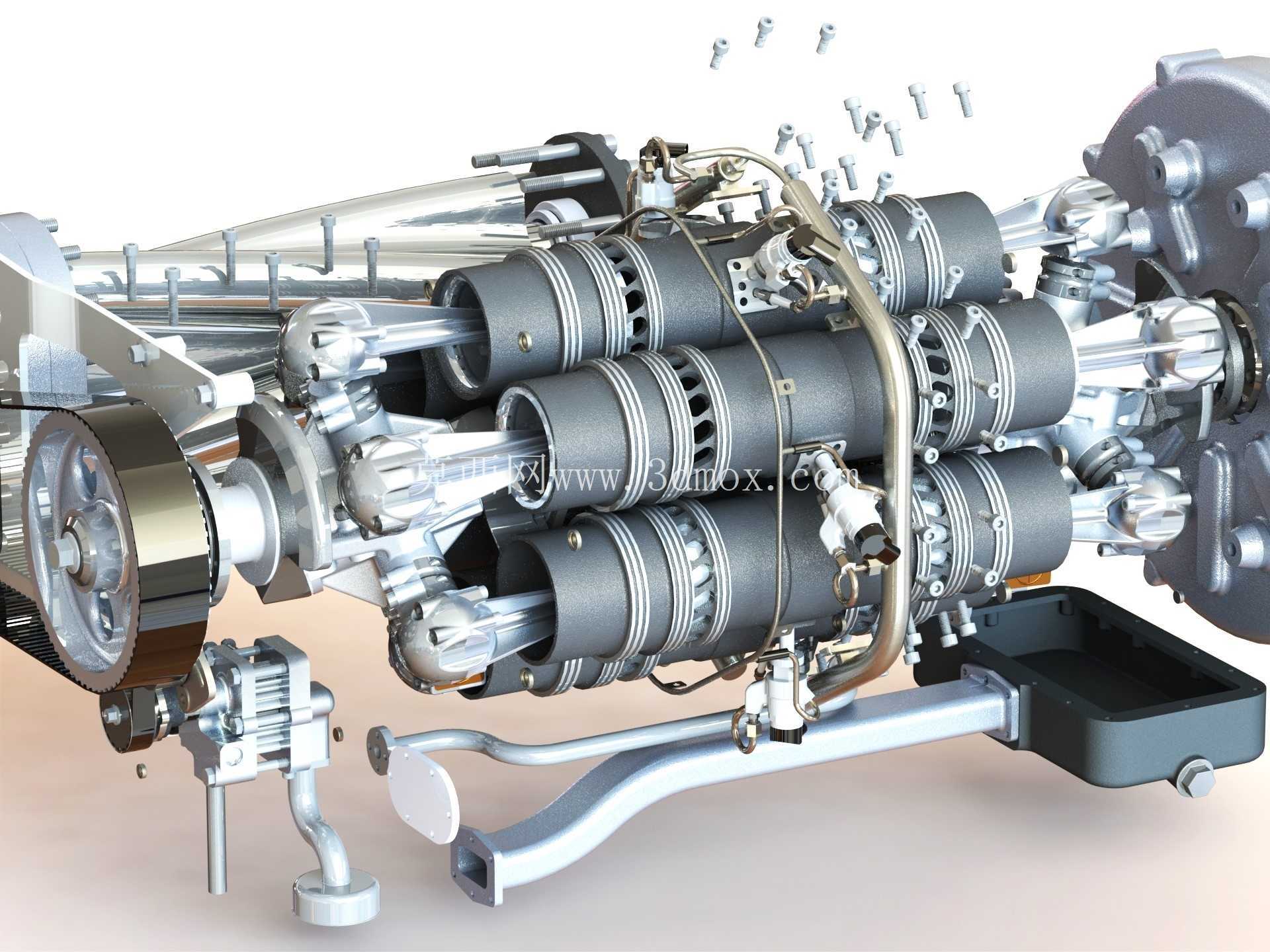

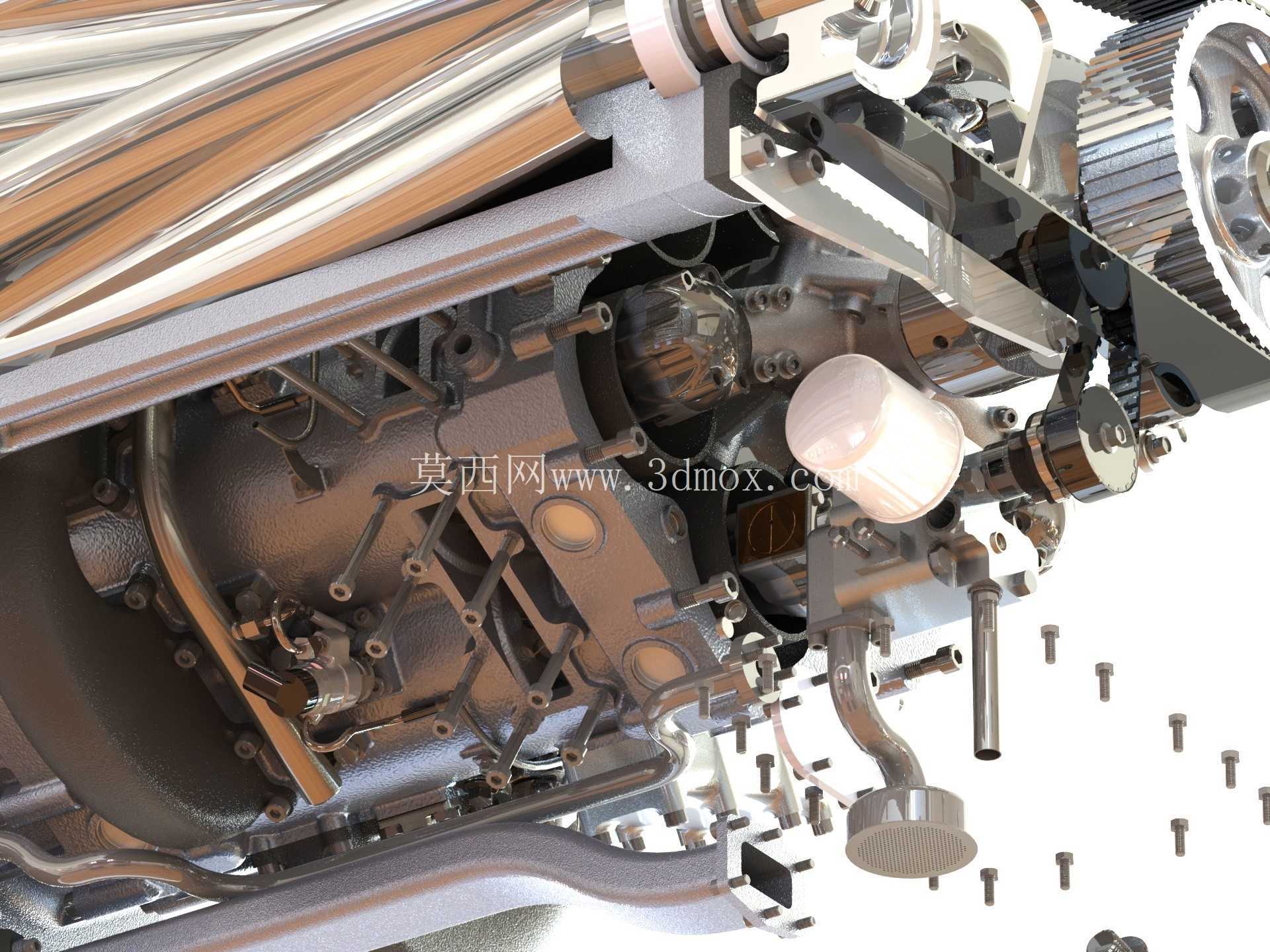

　　在实际应用中，这类结构更适合作为高功率密度动力系统的概念验证对象，可用于特种车辆、小型船舶、辅助动力单元以及非常规动力装备的前期方案研究。斜盘机构在轴向柱塞泵、压缩机和某些液压元件中已经有成熟应用，把类似原理迁移到内燃机上，重点不在于简单复刻外形，而在于处理燃烧压力、往复惯性力、斜盘侧向分力和润滑冷却之间的平衡。模型中保留了缸体、活塞、连杆传力件、斜盘、主轴、进气排气通道、增压相关部件以及外部支架等关键结构，便于设计者观察各部件在装配状态下的相对位置。

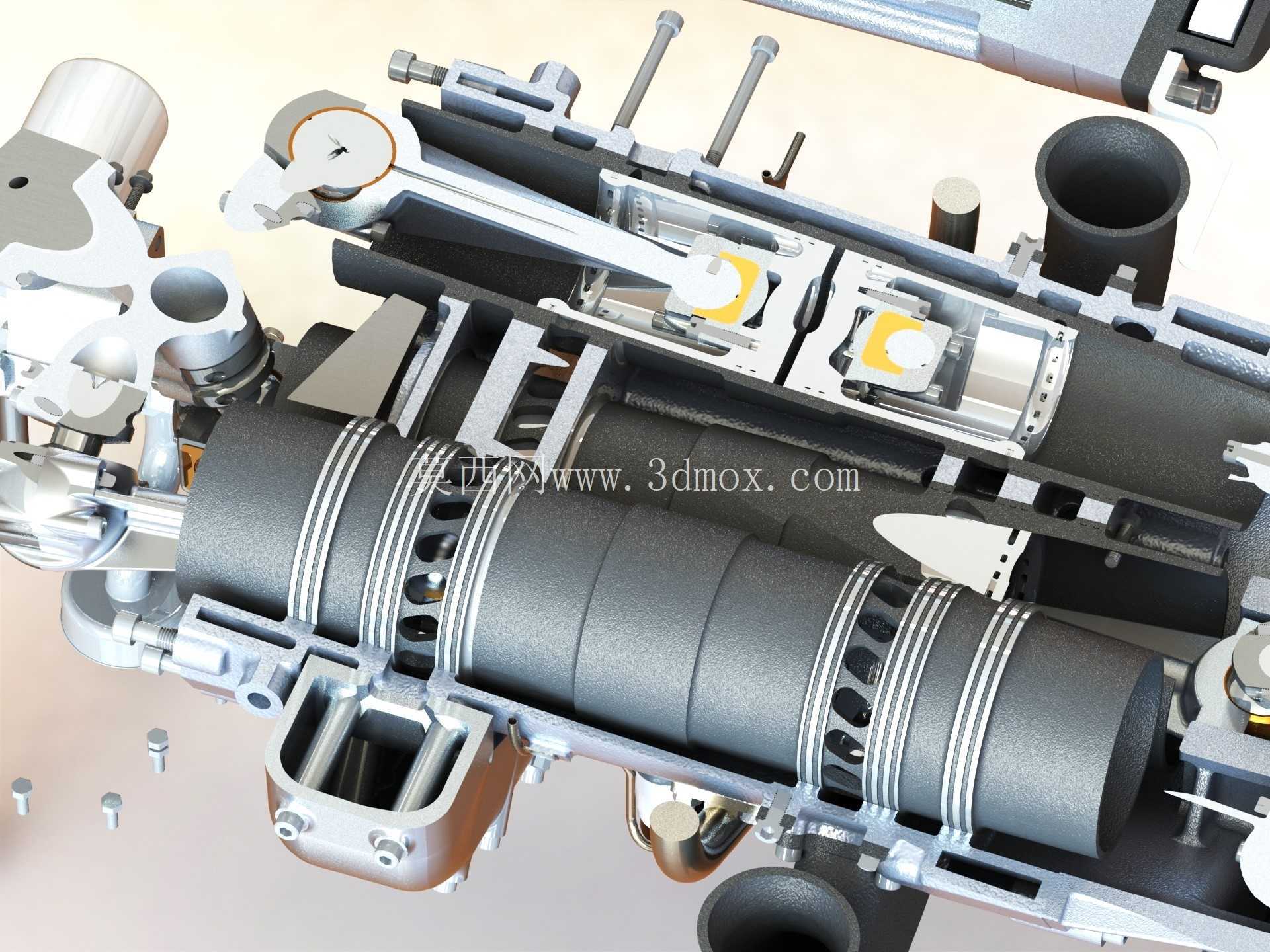

　　从功能特性看，二冲程工作循环要求扫气、排气和压缩过程在较短的曲轴转角内完成，因此气口开闭时机、活塞运动规律和斜盘角度直接影响换气质量。斜盘存在明确倾角时，活塞的位移曲线由斜盘几何关系决定，倾角增大可提高行程，但也会放大接触面上的法向载荷和侧向分力；倾角过小则行程不足，压缩比和排量难以满足燃烧要求。设计时需要在排量、输出扭矩、构件强度和摩擦损失之间折中，不能只追求气缸数量带来的总排量提升。

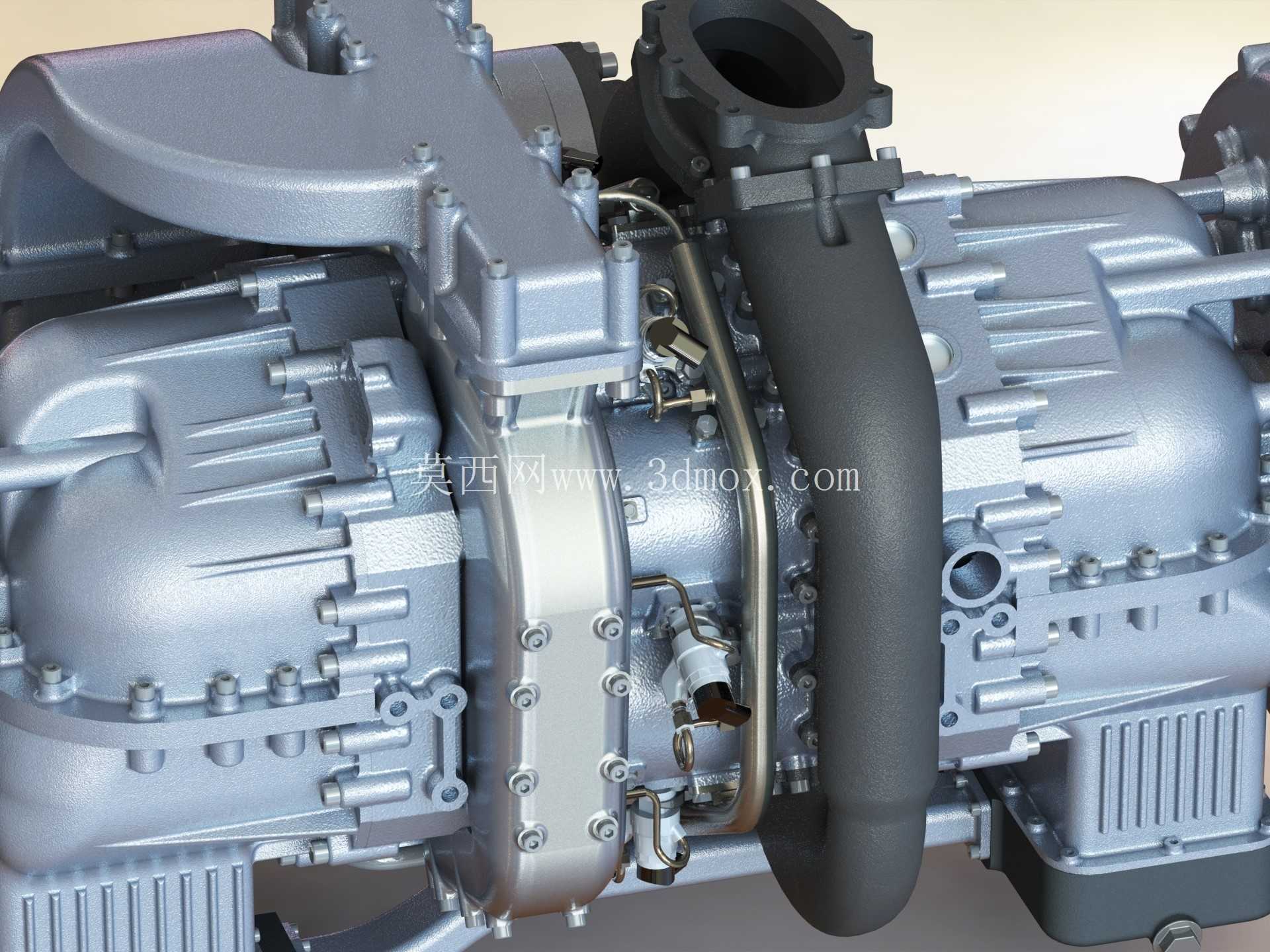

　　增压部分的布置应与排气能量利用、进气充量提升和缸内扫气效率联动考虑。二冲程柴油机对扫气压力较敏感，若进气压差不足，废气残留会升高，燃烧稳定性下降；若增压匹配过激，又可能造成泵气损失增加、热负荷偏高。模型中可见的外部通道和接口可作为进排气系统初步布置的参考，后续工程化时还需要补充压气机特性、涡轮匹配、中冷容积、管路压损以及缸盖或缸体气口时序等分析内容。

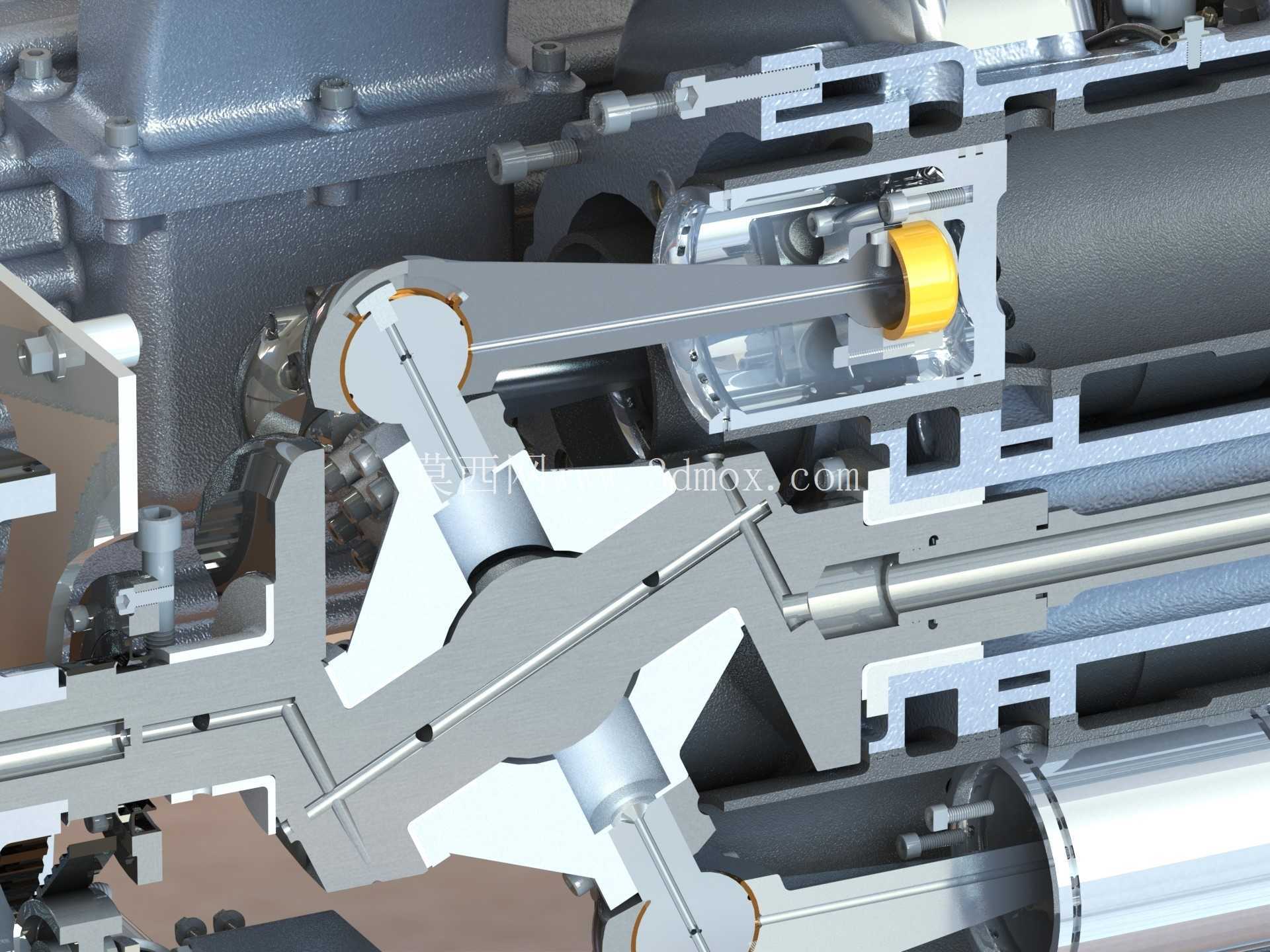

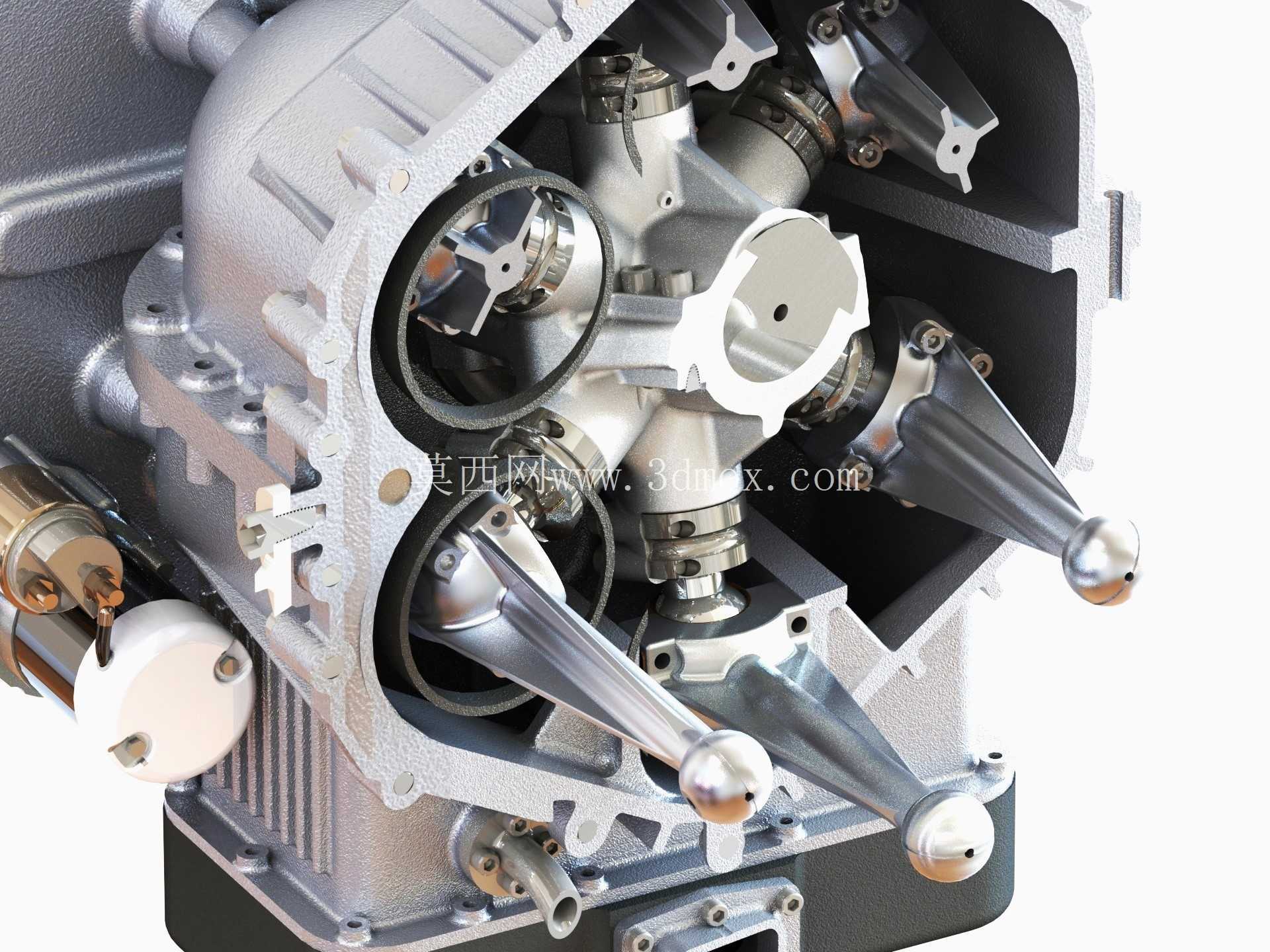

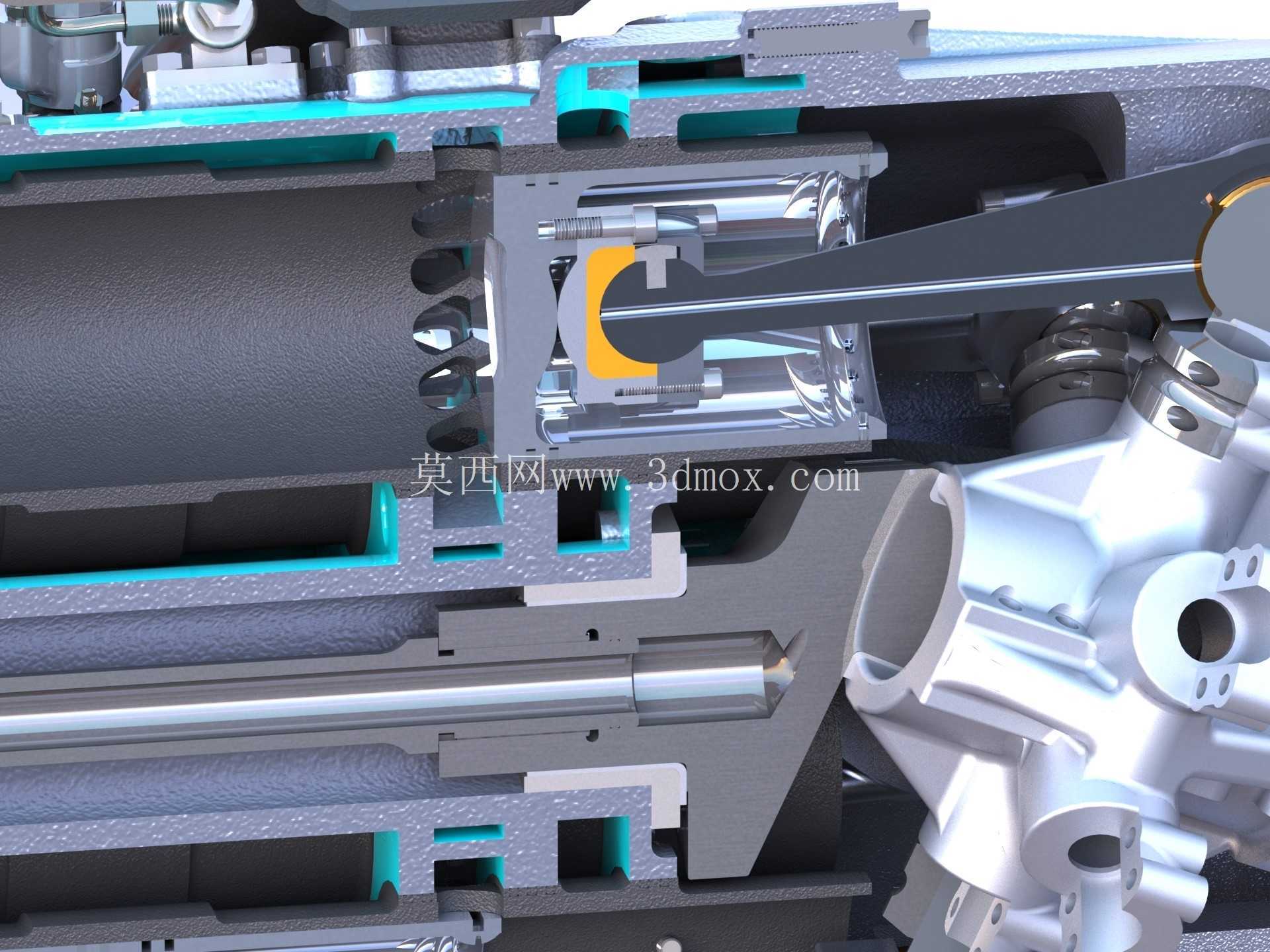

　　结构设计思路上，斜盘与主轴之间的连接是核心边界。斜盘承受来自多个活塞的周期性推力，载荷随发火顺序和活塞位置变化，接触区需要具备足够的支承面积与耐磨表面。若采用滑动接触，应考虑油膜建立、飞溅润滑或压力润滑路径；若采用滚轮、滑靴或推力轴承结构，则要控制滚子数量、接触角和装配预紧。活塞杆与活塞之间的同轴度、导向套间隙以及斜盘表面平面度，都会影响运动卡滞和偏磨风险。

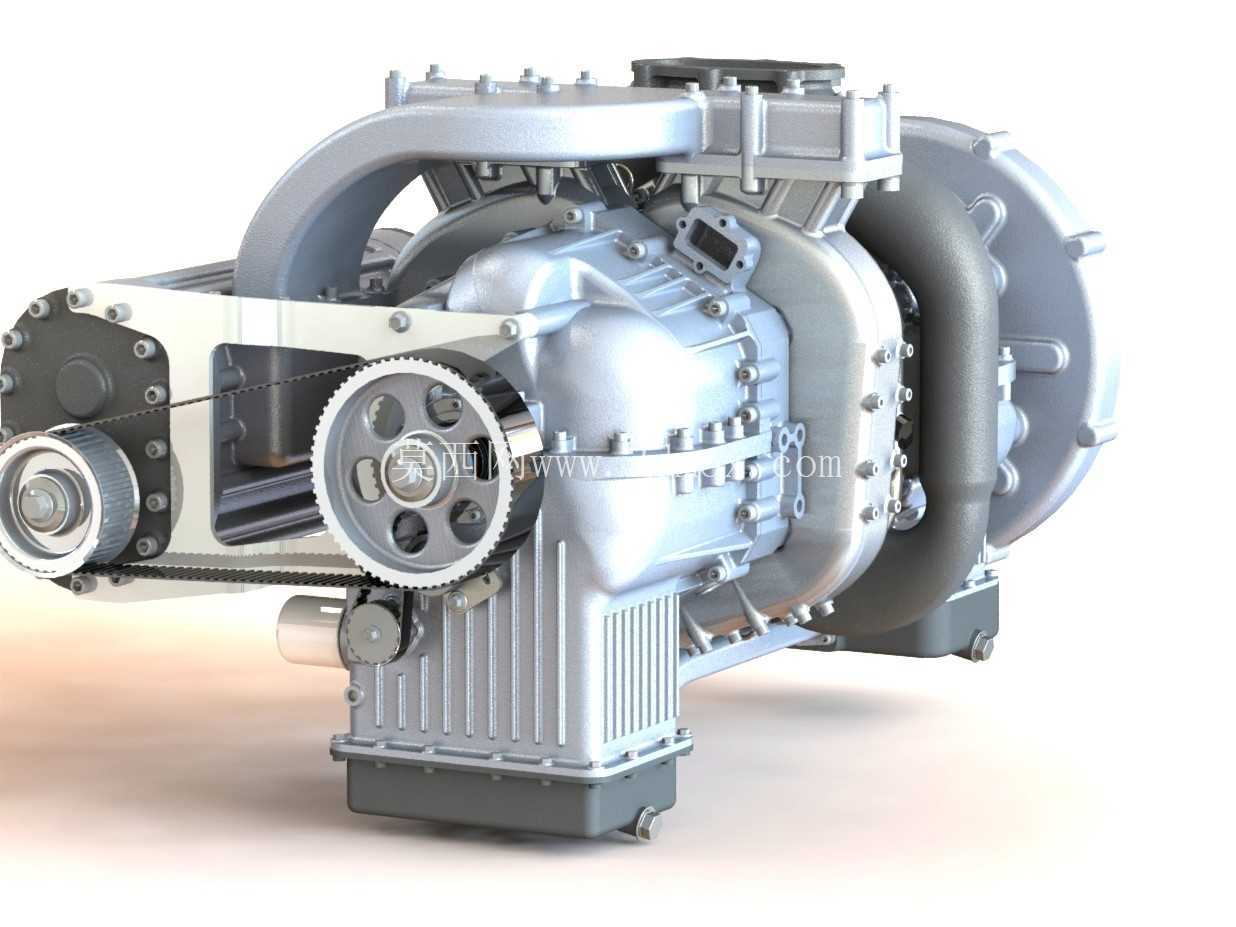

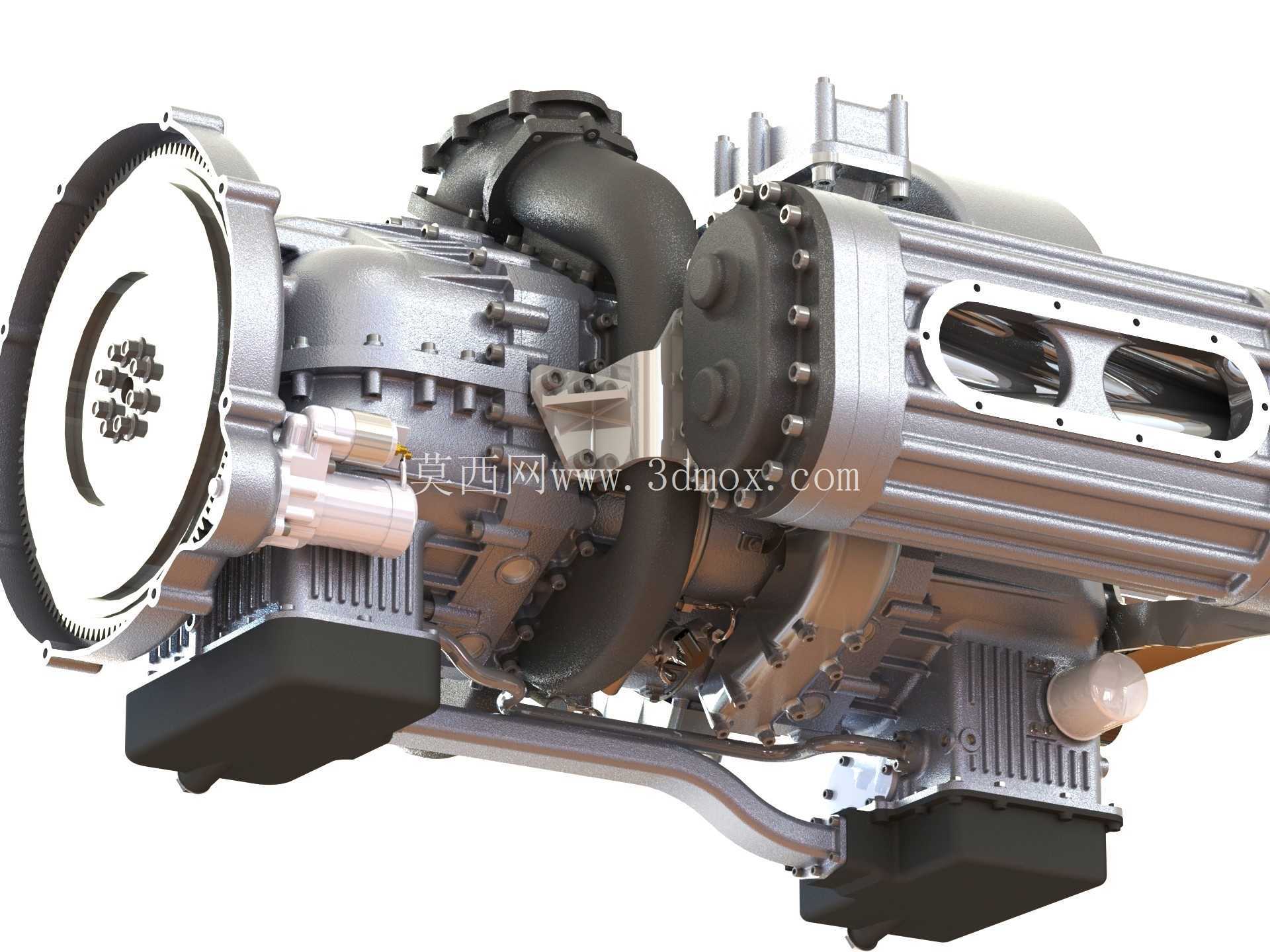

　　外形与安装边界方面，整机横向跨度由缸体阵列和外部附件决定，轴向长度则受主轴、斜盘组件和输出端连接方式影响。安装支架不应只落在薄壳边缘，而应尽量靠近主轴承座、缸体加强肋和载荷传递路径，使燃烧压力和往复惯性力能够通过刚性较高的框架分散。维修边界上，顶部和侧部需要预留缸体、活塞组件、管路以及增压附件的拆装空间；输出端若连接联轴器或离合器，应校核轴向窜动、径向跳动和扭转振动，避免把附加弯矩直接带入主轴。

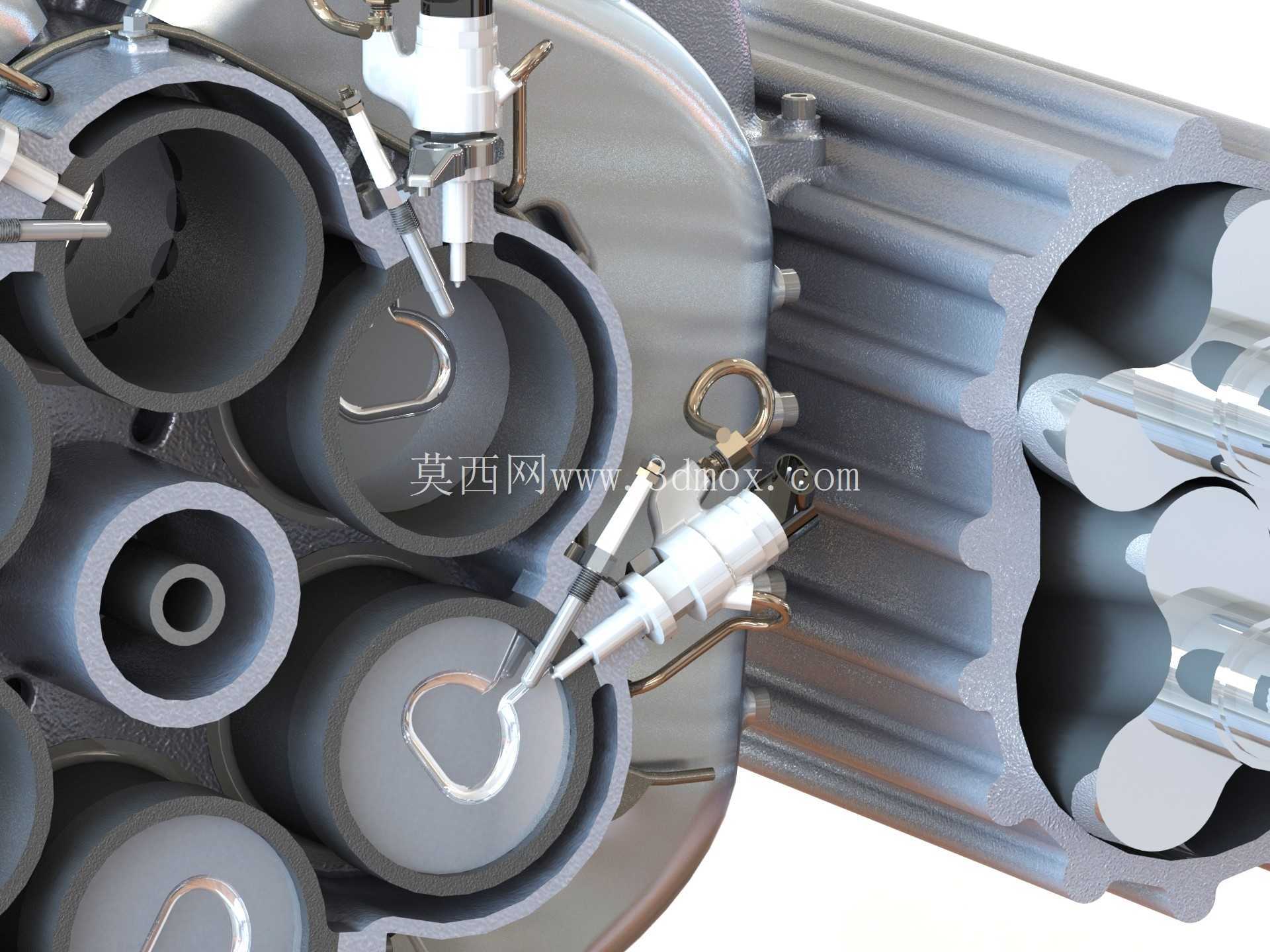

　　建模时可把该装置作为复杂运动机构的装配练习：先固定主轴中心线和斜盘倾角，再建立单个活塞-活塞杆-接触副的运动关系，随后按缸距阵列复制并检查干涉。冷却通道虽然在外观模型中不必完全细化，但在工程方案中必须围绕缸套热区、喷油区域和排气通道布置，避免局部热点。整机的价值在于提供一种区别于传统曲轴柴油机的紧凑动力构型，可帮助结构人员理解斜盘传力、二冲程换气和增压匹配在同一装置中的相互制约。
