机加工用可调式倾斜角度工装台

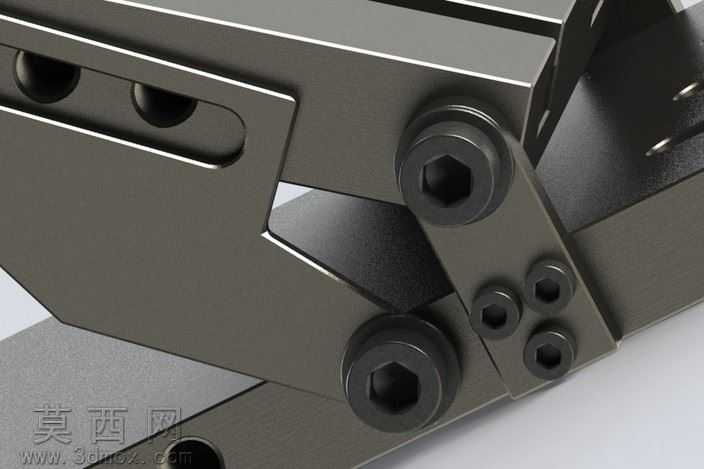

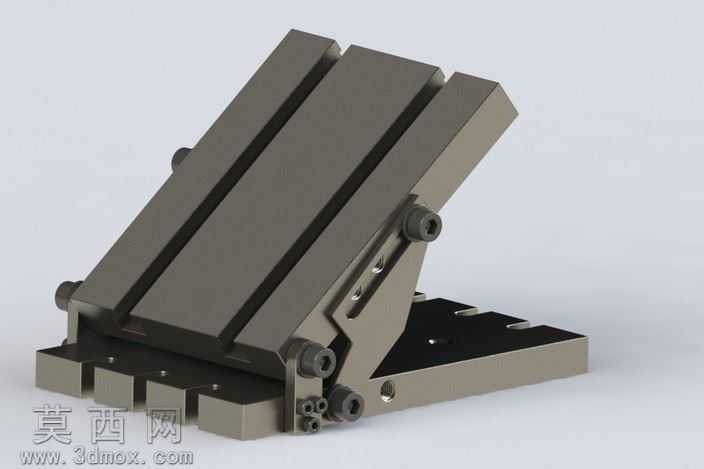

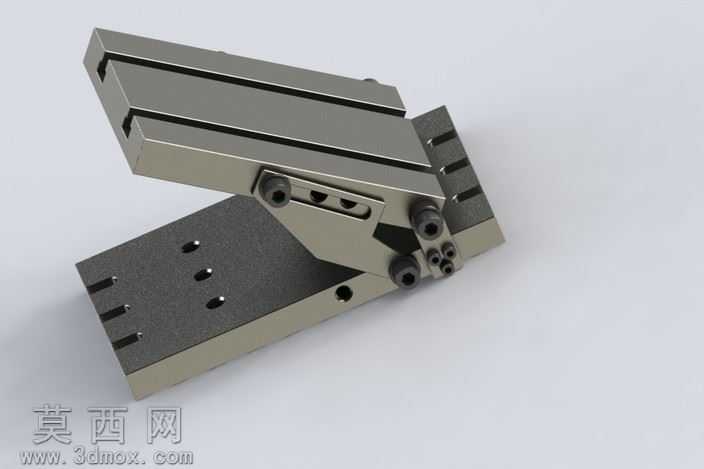

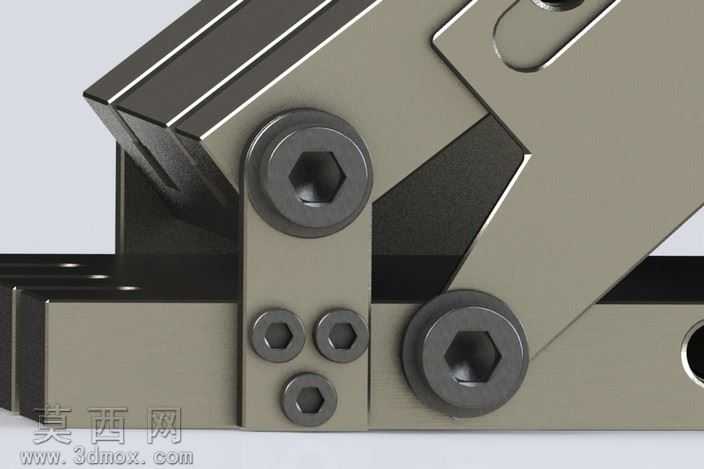

本作品为机加工场景使用的可调式倾斜角度工装台，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械加工工装的设计规范，对每一处装配结构、连接特征都做了符合实际生产要求的参数定义，所有螺纹孔、销孔、安装槽的尺寸均参考通用机床附件的标准规格设定，确保模型可直接对接生产加工环节的工艺需求。渲染阶段采用金属哑光材质模拟工装主体的铸铁或45号钢调质处理后的表面质感，对锁紧螺栓、调节螺杆等紧固件做了发黑处理的材质区分，底座安装面做了精磨平面的材质表现，通过柔和的工业摄影棚布光，清晰呈现出工装各部件的棱角、装配间隙与结构层次，无过度夸张的光影效果，还原工业工装的真实视觉观感。结构设计上，该倾斜角度板采用分体式装配结构，底部为带标准T型槽的安装底座，可直接固定在铣床、磨床、加工中心的工作台上，中部为角度调节支撑组件，通过侧边的精密调节螺杆与锁紧螺栓配合，可实现工作台面0至45度范围内的无级角度调整，上部为带平行T型槽的工件安装台面，可配合压板、虎钳等夹具固定待加工工件，支撑部位设置了加强筋结构，保证大角度倾斜状态下的整体刚性，避免加工过程中出现振颤影响工件精度。设计思路围绕机加工过程中斜面加工、斜孔加工的实际痛点展开，摒弃了传统角度垫铁需要更换不同规格垫块、调整效率低、角度精度差的缺陷，通过一体化的可调结构实现快速角度调整与锁紧，所有调节部位均设置了锁紧防松结构，避免加工过程中受切削力影响出现角度偏移，各滑动配合面预留了合理的公差间隙，既保证调节顺畅无卡滞，又避免间隙过大影响支撑精度，整体结构紧凑，安装便捷，可适配多数常规尺寸的机加工设备，有效提升斜向特征加工的效率与精度，降低操作人员的工装准备耗时。
