多工位级进冲压模具结构设计方案

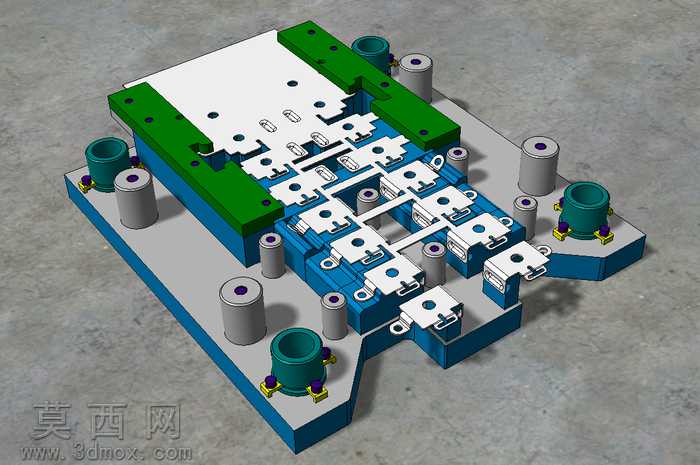

本套级进模三维模型采用参数化建模方式完成整体结构搭建，建模过程中严格遵循冲压模具设计规范，对各功能部件的装配关系、配合公差进行了精准还原，整体结构布局紧凑合理，充分考虑了实际冲压生产中的工位排布、送料路径、废料排出等核心需求。模型外观渲染采用工业级写实材质方案，模座部分赋予哑光灰铸铁材质，还原铸铁件表面细微的磨砂质感与金属哑光反光特性；凸模固定板、卸料板等核心功能板件采用蓝色氧化处理钢材材质，呈现出均匀的金属冷调光泽与表面致密的氧化层质感；导向用导柱导套部件赋予高抛光轴承钢材质，还原其高光洁度表面的镜面反光效果；定位、紧固类标准件采用发黑处理钢材材质，呈现深灰哑光的工业标准件外观；弹性卸料组件中的弹性元件采用深绿色聚氨酯材质，还原橡塑材料特有的半哑光漫反射质感，不同材质的区分让整体结构层级清晰，各部件功能一目了然。结构设计上，该级进模采用多工位依次排布的设计思路，沿送料方向依次设置冲裁、弯曲、成型、落料等连续工位，各工位凸模与凹模的对应位置经过精准对位，保证连续冲压过程中各工序的加工精度；上下模之间设置多组高精度导柱导套组件，为模具开合模提供稳定的导向精度，避免冲压过程中出现凸凹模错位啃模的问题；卸料板采用弹性卸料结构，搭配均匀排布的弹性元件，保证冲压过程中对料带的平稳压料与冲压完成后的顺利卸料，防止料带随凸模上行产生变形；模具设置多组料带定位组件，包括导正销、侧定位块等结构，保证送料过程中料带的步距精度，避免各工位加工位置出现偏移；模座上预留了标准的设备安装槽与压板固定位置，可直接适配常规冲压设备的安装需求，同时在模座对应位置设置了废料排出通道，保证冲裁产生的废料可顺利滑落排出，避免废料堆积影响模具正常运行。整体设计兼顾了结构合理性与加工工艺性，所有非标准件的结构尺寸均参考实际机加工工艺要求设置，避免出现无法加工的不合理结构，各标准件均采用行业通用规格，方便实际生产过程中的备件采购与更换维护，完整还原了多工位级进模从料带进入到成品工件输出的全流程结构逻辑，清晰展现了连续冲压模具的典型结构组成与工作原理。
